Ariston SHT 50 V [7/12] Ariston qxd 26 1 007 17 58 page 5
![Ariston SHT 50 V [7/12] Ariston qxd 26 1 007 17 58 page 5](/views2/1019696/page7/bg7.png)

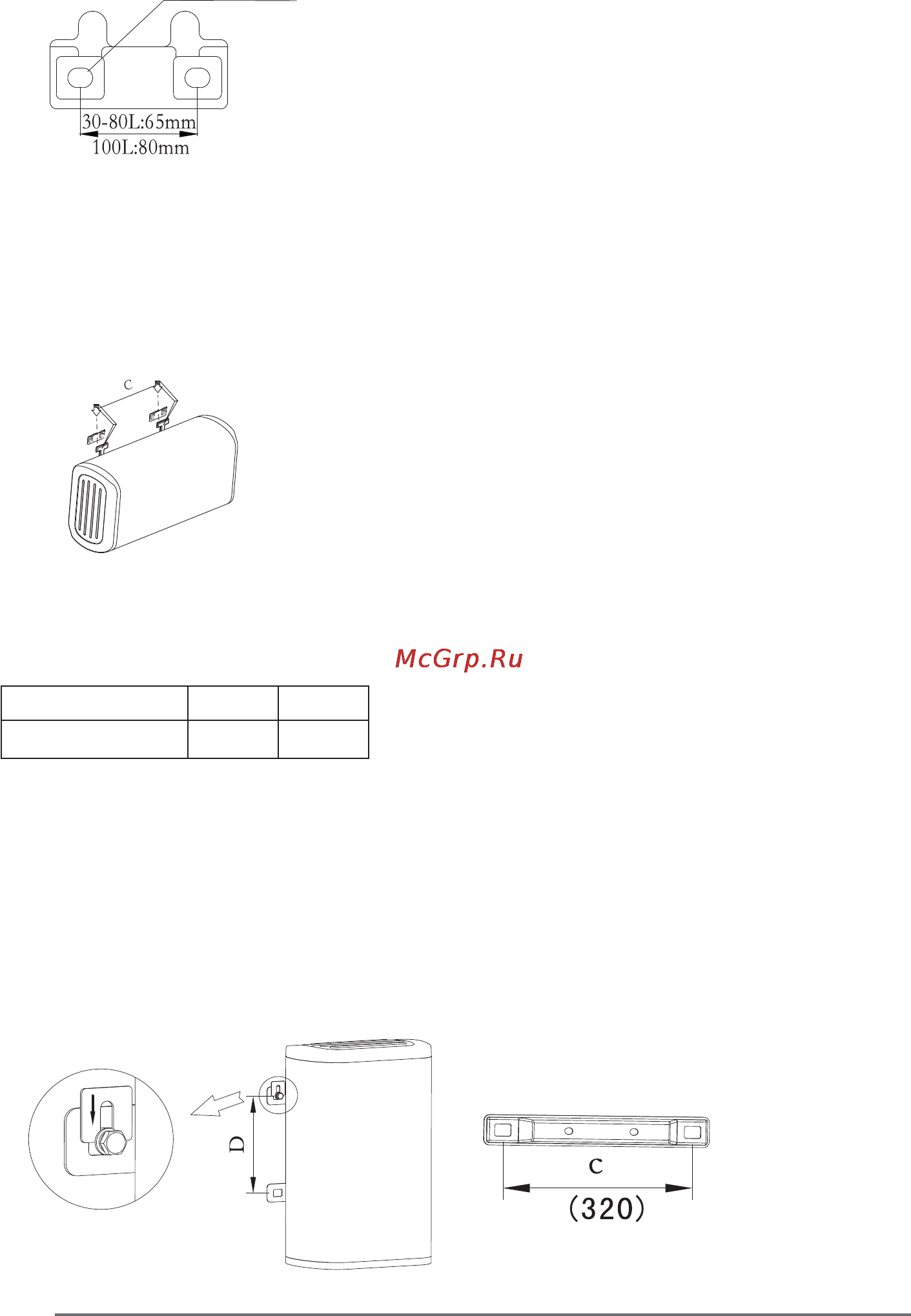

Просверлите 4 отверстия под ответные планки, которые крепятся к стене. Диаметр отверстия ∅16 мм, глубина
80мм.
Ответная планка
Вставьте пластиковые дюбели в отверстия. Далее с помощью винтов, вставленных в дюбели, закрепите
ответные планки к стене.
Внимание! Когда головка винта прочно прижмет панель с крюками к стене, перестаньте вворачивать винты,
чтобы не повредить планки.
Медленно продолжайте опускать водонагреватель пока он не останется висеть на стене; проверьте надежность
его крепления на стене.
При этом имейте в виду указанное расстояние между точками установки планок
4.1.2 Установка горизонтальных водонагревателей
Выберете оптимальное положение на стене для монтажа водонагревателя. Ориентируйтесь на расстояние
между кронштейнами С, указанное в прилагаемой таблице
Просверлите 2 отверстия под ответные планки, которые крепятся к стене. Диаметр отверстия Ш16 мм, глубина
80мм.
Для водонагревателей 80 и 100 литров необходимо просверлить еще 2 дополнительных отверстия.
Вставьте пластиковые дюбели в отверстия. Далее с помощью винтов, вставленных в дюбели, закрепите
ответные планки к стене.
Внимание! Когда головка винта прочно прижмет панель с крюками к стене, перестаньте вворачивать винты,
чтобы не повредить планки.
Медленно продолжайте опускать водонагреватель пока он не останется висеть на стене; проверьте надежность
его крепления на стене.
При этом имейте в виду указанное расстояние между точками установки планок
5
10X14 Овальное отверстие
Объем, л 80 100
Расстояние D, мм 562 430
Ariston.qxd 26.11.2007 17:58 Page 5
