Подключение аппарата

ПРЕДОСТЕРЕЖЕНИЕ

Ненадежное закрепление винтом провода аккумулятора в разъеме может привести к перегреву

в области разъемов, повреждениям и травмам, включая небольшие ожоги.

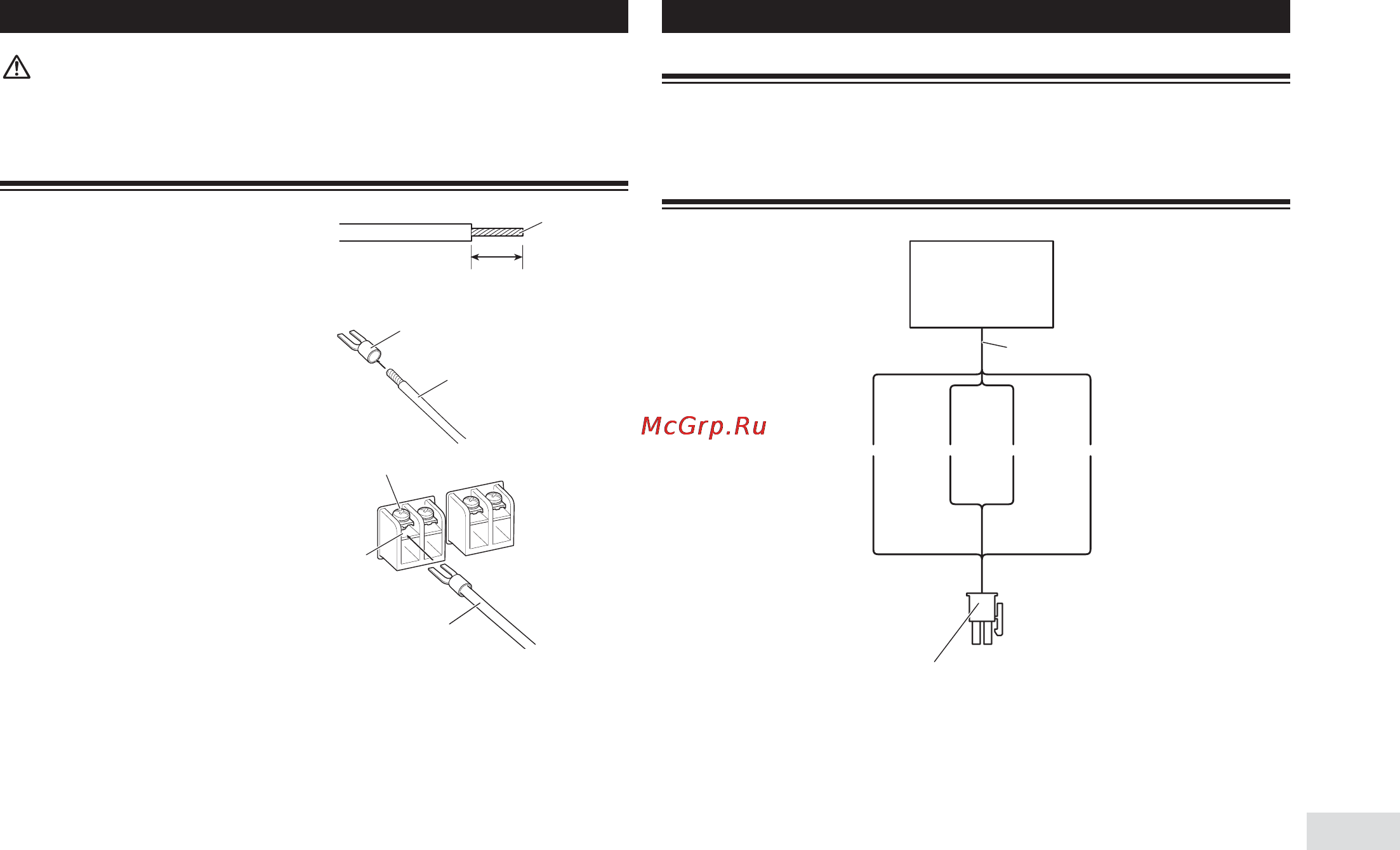

Подключение к разъемам выхода на АС

1. С помощью кусачек или ножа очисA

тите с концов проводов АС изоляA

цию на расстояние около 10 мм, и

перекрутите оголенные концы.

Перекрутите

10 см

2. Прикрепите наконечники к концам

проводов. Наконечники в комплекте

поставки не прилагаются.

● Для обжима наконечников на кончиках

проводов пользуйтесь плоскогубцами.

Наконечник

Провод АС

3. Подключите провода АС к разъемам

выхода на акустическую систему.

● Надежно закрепите провода АС винтами

разъемов.

Винт разъема

Разъем выхода

на АС

Провод АС

Использование входа АС

Подсоедините провода, выходящие из стереофонической акустической системы автомобиля к

усилителю, воспользовавшись прилагаемым входным разъемом АС.

● Не подсоединяйте одновременно вход RCA и вход АС.

Соединения при использовании АС

Стереофоническая сис?

тема автомобиля

Провод выходного сигнала к АС

Белый/черный:

левый (—)

Серый/черный:

правый (—)

Белый: левый (+)

Серый: правый (+)

Входной соединитель АС

Для соединения с входными от АС гнездами

данного устройства
