Pioneer GM-5100T [7/12] Подключение проводов ас
![Pioneer GM-5100T [7/12] Подключение проводов ас](/views2/1001971/page7/bg7.png)
7
Подключение аппарата

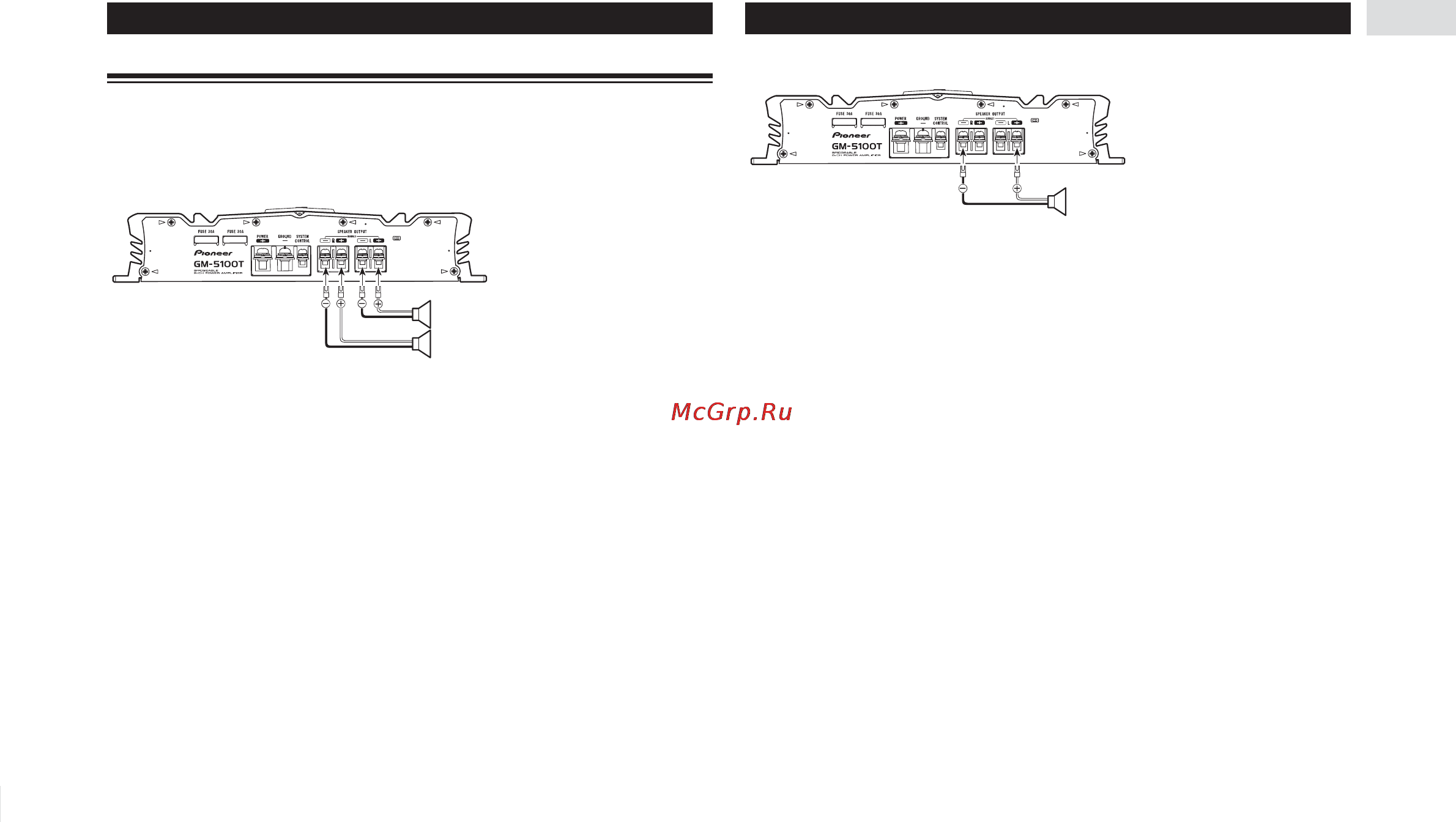

Подключение проводов АС
Акустические системы могут подключаться в двухканальном (стерео) или одноканальном (моно)
режиме. Подсоедините провода АС для соответствующего режима так, как указано на рисунке
ниже.
● Не подсоединяйте одновременно вход RCA и вход АС.
Двухканальный режим (стерео)
(левая) АС (правая)
Одноканальный режим (моно)
Одноканальный режим (монофонический)
