EDS-P206A-4PoE: руководство по аппаратной части

www.moxa.ru sales@moxa.ru support@moxa.ru

Промышленный дизайн

• Резервированный дублированный вход питания 24/48 В пост.тока

• Диапазон температур – от 0 до 60°C, или расширенный – от -40 до 75°C для моделей с –T

• Металлический корпус со степенью защиты IP30

• Монтаж на DIN-рейку или настенный

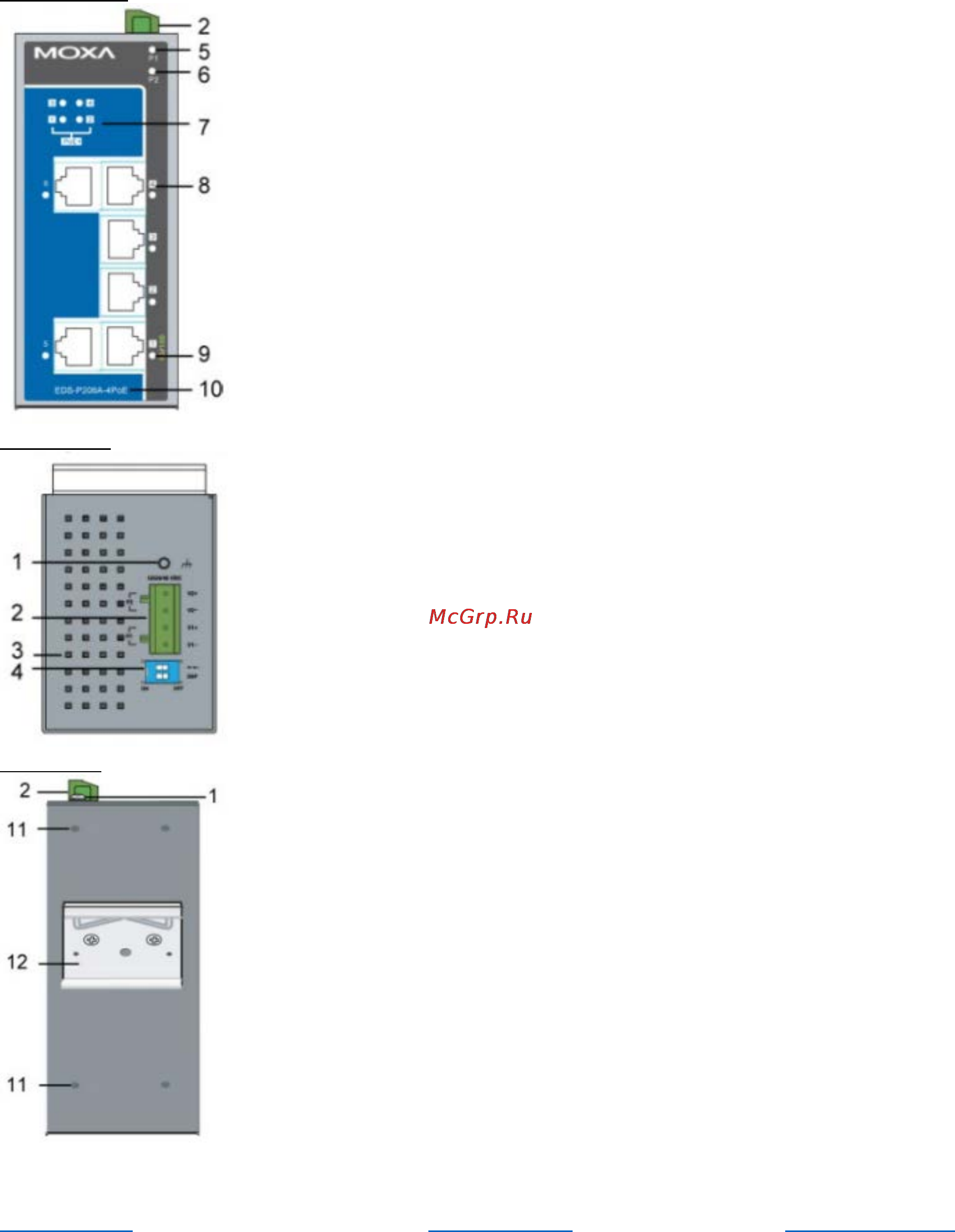

Внешний вид стандартной модели EDS-P206A-4PoE

Вид спереди

Вид сверху

Вид сзади

1. Винт заземления

2. Терминальный блок для

подключения питания P1/P2

3. Отверстия для вентиляции

4. DIP-переключатели

5. Светодиодный индикатор питания P1

6. Светодиодный индикатор питания P2

7. Светодиодный индикатор питания по

PoE

8. Порт 10/100BaseT(X)

9. Светодиодный индикатор порта

«витая пара» 10/100 Мбит/с

10. Название модели

11. Винтовое отверстие для комплекта

настенного монтажа

12. Крепеж на DIN-рейку
