EDS-P206A-4PoE: руководство по аппаратной части
www.moxa.ru sales@moxa.ru support@moxa.ru

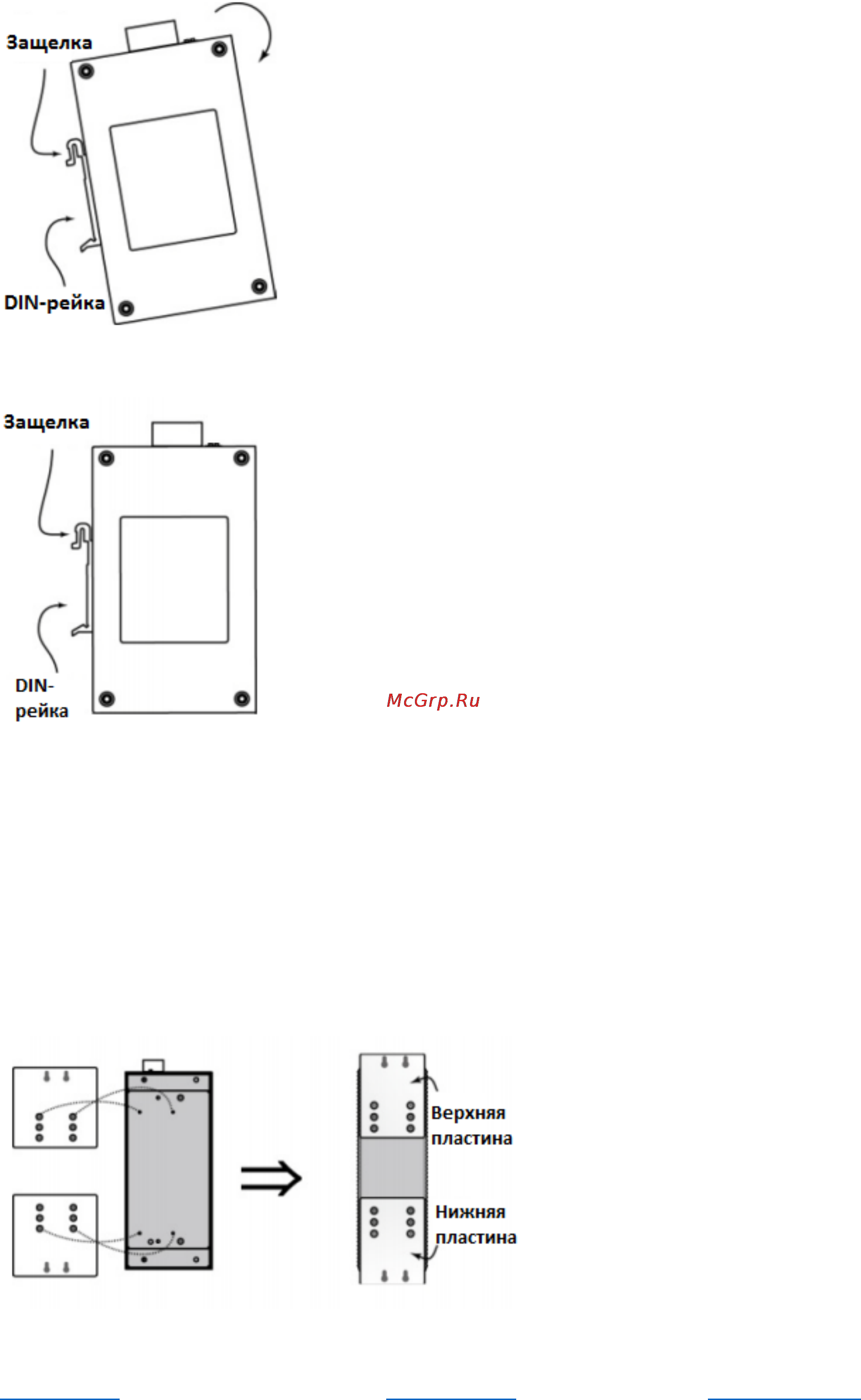

ШАГ 2:
Крепежное устройство с характерным звуком защелкнется на рейке.
Чтобы снять коммутатор EDS-P206A-4PoE c DIN-рейки, проделайте все в обратном порядке.
Настенная установка (опционально)
В некоторых приложениях удобно монтировать EDS-P206A-4PoE на стену, как показано на рисунке
ниже.
ШАГ 1:
Снимите с EDS-P206A-4PoE крепеж для DIN-рейки и подсоедините крепление для панельной
установки, как показано на рисунке.
