EDS-P308 и SPL-24: Руководство по аппаратной установке

Заземление SPL-24

Заземление и правильная электропроводка

помогают существенно снизить воздействие

электромагнитных помех на коммутатор.

Перед подключением коммутаторов и

сплиттеров обязательно обеспечьте их

заземление через винт заземления.

ВНИМАНИЕ

Данное устройство предназначено для установки на хорошо заземленную

поверхность, такую как металлическая панель.

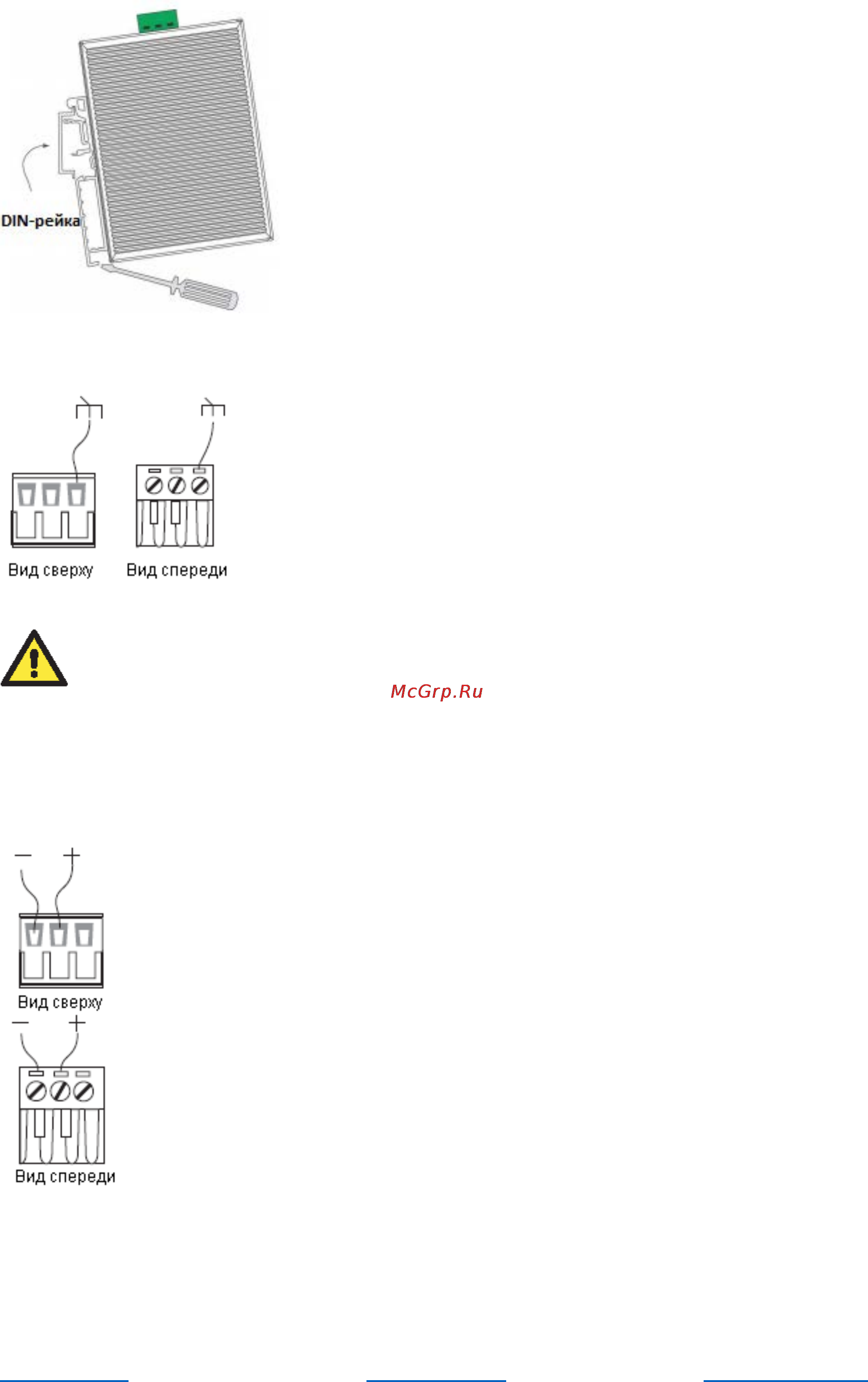

Электрическая разводка для выходов питания SPL-24

Три крайние левые клеммы на верхней панели SPL-24 используются для выхода питания 24 В пост.

Виды сверху и спереди одного из клеммных блоков показаны ниже.

Шаг 1:

Соедините положительный/отрицательный

полюсы источника постоянного тока с

полюсами V-/V+ клеммных блоков.

Шаг 2:

Чтобы закрепить провода питания, закрутите

винты клемм маленькой плоской отверткой.

Шаг 3:

Вставьте клеммный блок в разъем,

находящийся на верхней панели SPL-24.
