EDS-P308 и SPL-24: Руководство по аппаратной установке

Установка на DIN-рейку

В заводской комплектации устройства крепление на DIN-рейку в виде алюминиевой пластины

должно быть установлено на задней панели EDS-P308. Если возникнет необходимость

самостоятельной установки крепления, убедитесь, что металлическая защелка расположена

сверху, как показано на рисунке.

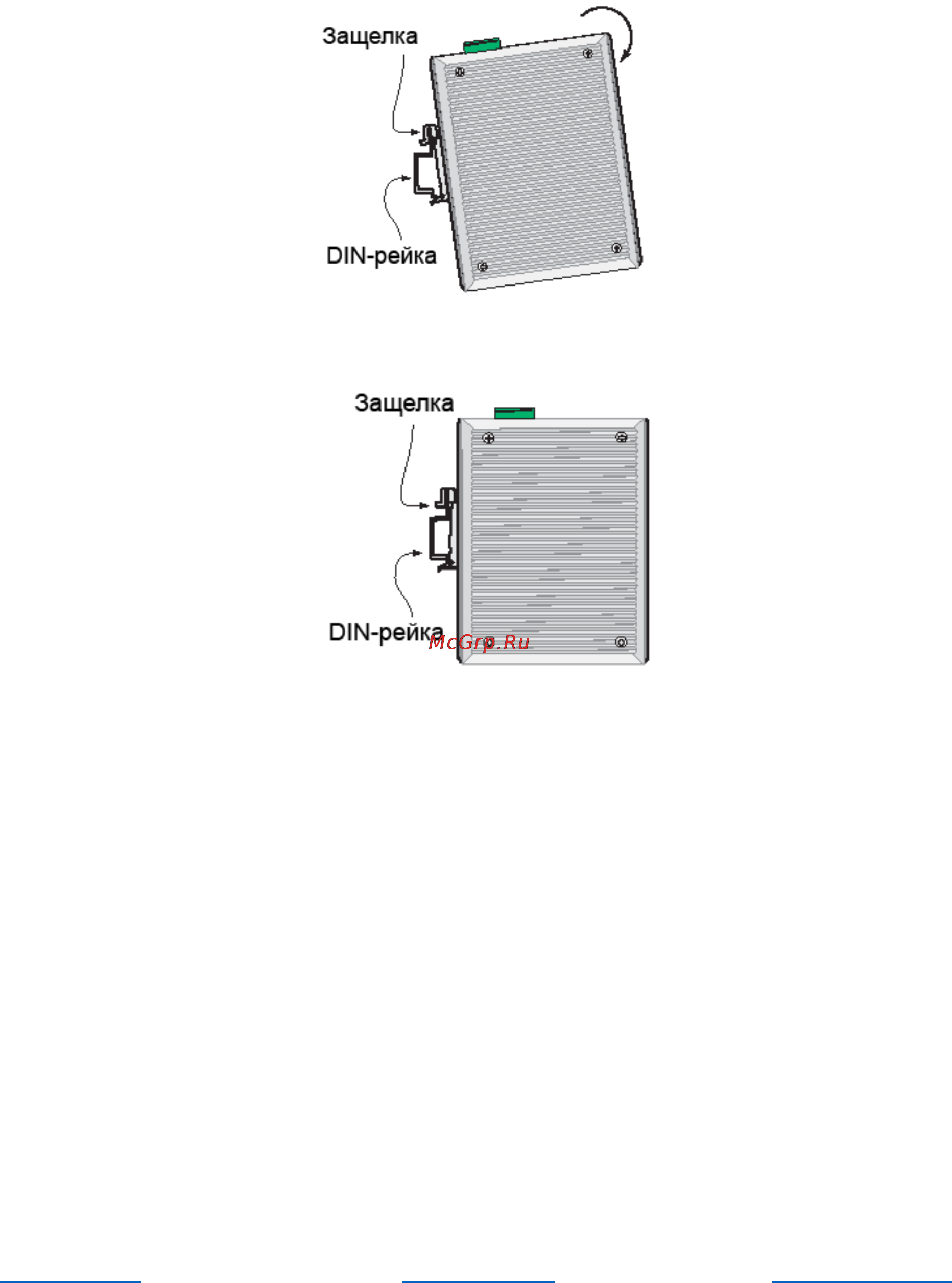

1. Вставьте верхнюю часть DIN-рейки в паз под металлической защелкой.

2. Крепежное устройство с характерным звуком защелкнется на рейке.

Чтобы снять EDS- EDS-P308 c DIN-рейки, проделайте все в обратном порядке.

Настенная установка (опционально)

В некоторых приложениях удобно монтировать EDS-P308 на стену, как показано на рисунке.

1. Снимите с EDS-P308 крепеж для DIN-рейки и подсоедините крепление для панельной

установки, как показано на рисунке.
