Moxa EDS-P510 [10/16] Подключение аварийной сигнализации

MOXA EDS-P510: руководство по аппаратной установке

www.moxa.ru sales@moxa.ru support@moxa.ru

ВНИМАНИЕ

Данное устройство предназначено для установки на хорошо заземленную

поверхность, такую как металлическая панель

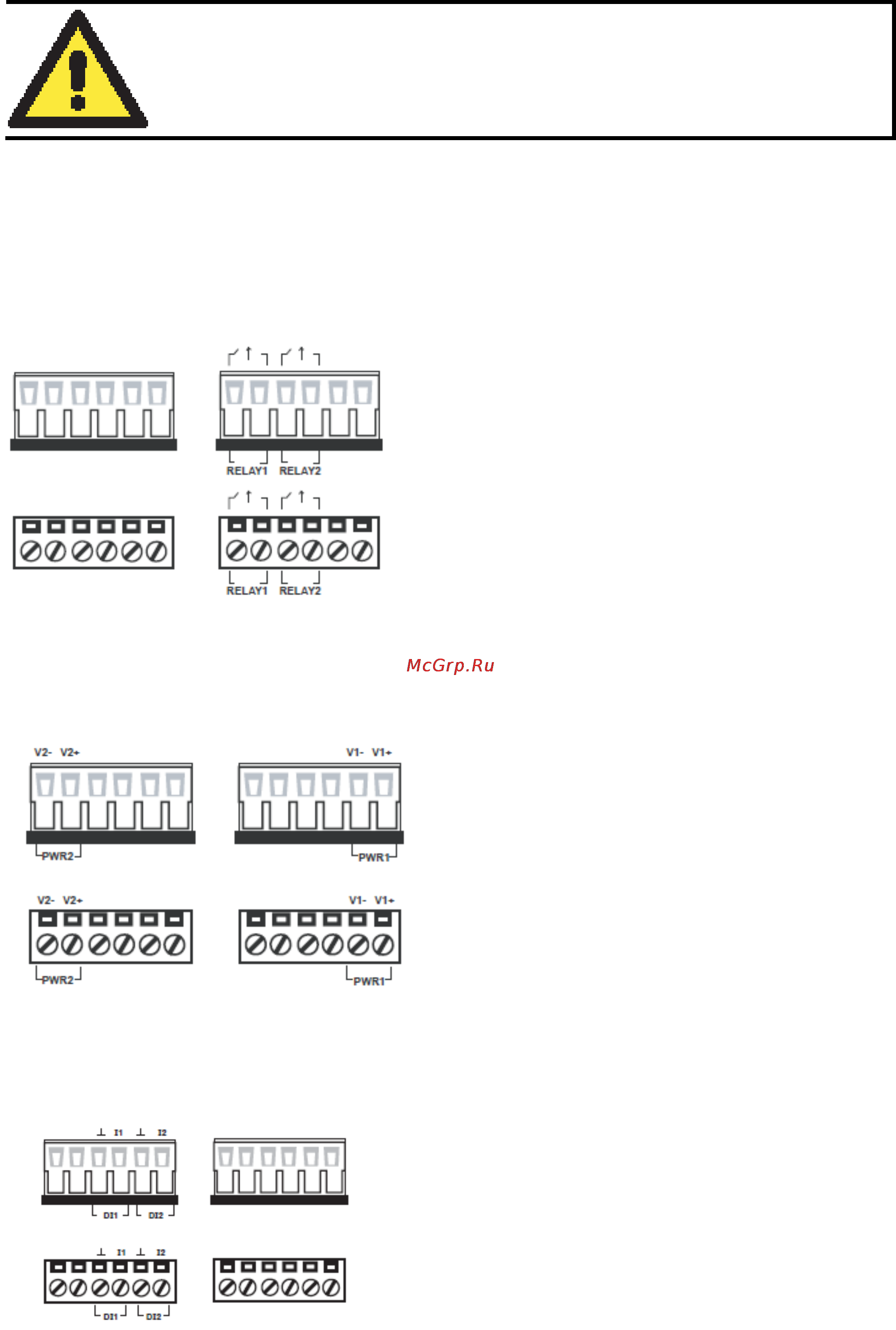

Подключение аварийной сигнализации

Коммутатор EDS-P510 имеет два релейных выхода: Relay 1 и Relay 2. Каждое реле задействует по два

контакта клеммного блока на верхней панели EDS-P510. В следующем разделе будет описано, каким

образом подключать провода к клеммному блоку и как устанавливать блок в ответную часть на

коммутаторе.

Ниже описано назначение аварийных контактов коммутатора.

АВАРИЯ: Две пары контактов, находящихся на 6-

клеммных блоках используются для сигнализации

определенных пользователем событий. При наступлении

заданного события аварийные контакты размыкаются.

Если событие не произошло, контакт остается

замкнутым.

Подключение резервного электропитания

EDS-P510 имеет два входа для электропитания — PWR1 и PWR2. Оставшиеся две верхние две нижние

клеммы используются для ввода дискретных сигналов. Ниже показаны виды коммутатора сверху и

спереди.

Шаг 1

Подсоедините контакты +/- источника питания к

клеммам V+/V- терминального блока.

Шаг 2

Для закрепления проводов питания затяните

небольшой отверткой винты, расположенные на

клеммах в передней части терминального блока

Шаг 3

Вставьте пластмассовый терминальный блок в гнездо, расположенное на верхней панели коммутатора

EDS-P510

Подключение дискретных входов

Коммутатор EDS-P510 имеет два дискретных входа: DI 1 и DI

2. Каждый дискретный вход состоит из двух контактов 6-

клеммного блока на верхней панели коммутатора. Виды

сверху и спереди показаны ниже.

Шаг 1

Подсоедините контакты -/+ проводов дискретного сигнала к

клеммам ┴/I соответственно
