MOXA EDS-P510: руководство по аппаратной установке
www.moxa.ru sales@moxa.ru support@moxa.ru
7

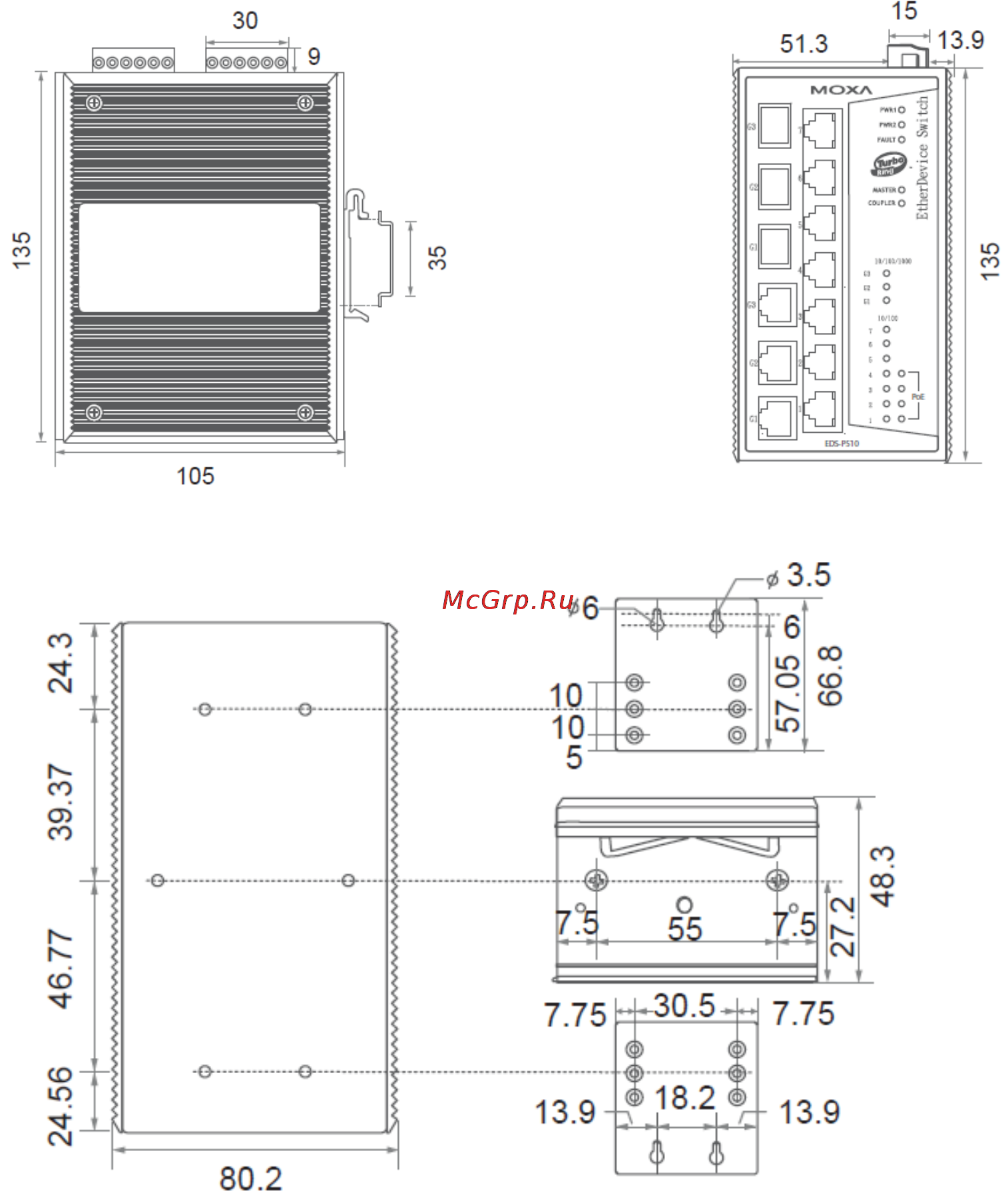

Установочные размеры (в мм)
Вид сбоку Вид спереди
Вид сзади Крепеж для установки на стену
Установка на DIN-рейку
В заводской комплектации устройства крепление на DIN-рейку в виде алюминиевой пластины должно
быть установлено на задней панели EDS-P510 . Если возникнет необходимость самостоятельной
установки крепления, убедитесь, что металлическая защелка расположена сверху, как показано на
рисунках.
