MOXA EDS-P510: руководство по аппаратной установке
www.moxa.ru sales@moxa.ru support@moxa.ru
11
Шаг 2
Для закрепления сигнальных проводов затяните небольшой отверткой винты, расположенные на
клеммах в передней части терминального блока.
Шаг 3
Вставьте пластмассовый терминальный блок в гнездо, расположенное на верхней панели коммутатора
EDS-P510
DIP-переключатели Turbo Ring
Ethernet-коммутаторы EDS-P510 являются управляемыми коммутаторами с поддержкой технологий
резервирования сетей. Технология резервирования Turbo Ring была разработана компанией MOXA,
чтобы повысить надежность сети и максимально сократить время восстановления соединения. Время
восстановления кольца Turbo Ring не превышает 300 мс или 20 мс (Turbo Ring V2), что несравнимо с
офисными коммутаторами, у которых этот параметр составляет 3-5 минут. Быстрота восстановления
снижает риск ущерба,
вызванного простоем оборудования в промышленных системах.
Для настройки Turbo Ring на верхней панели EDS-P510 имеется 4 DIP-переключателя. При желании
пользователь может программно (через web-браузер, telnet-консоль или последовательную консоль)
отключить возможность настройки кольца Turbo Ring DIP-переключателями.
ПРИМЕЧАНИЕ
См. параграфы Turbo Ring DIP Switch и Using Communication Redundancy в
руководстве пользователя (User’s Manual) для более детальной информации о
настройках и использовании режимов Turbo Ring и Turbo Ring V2.

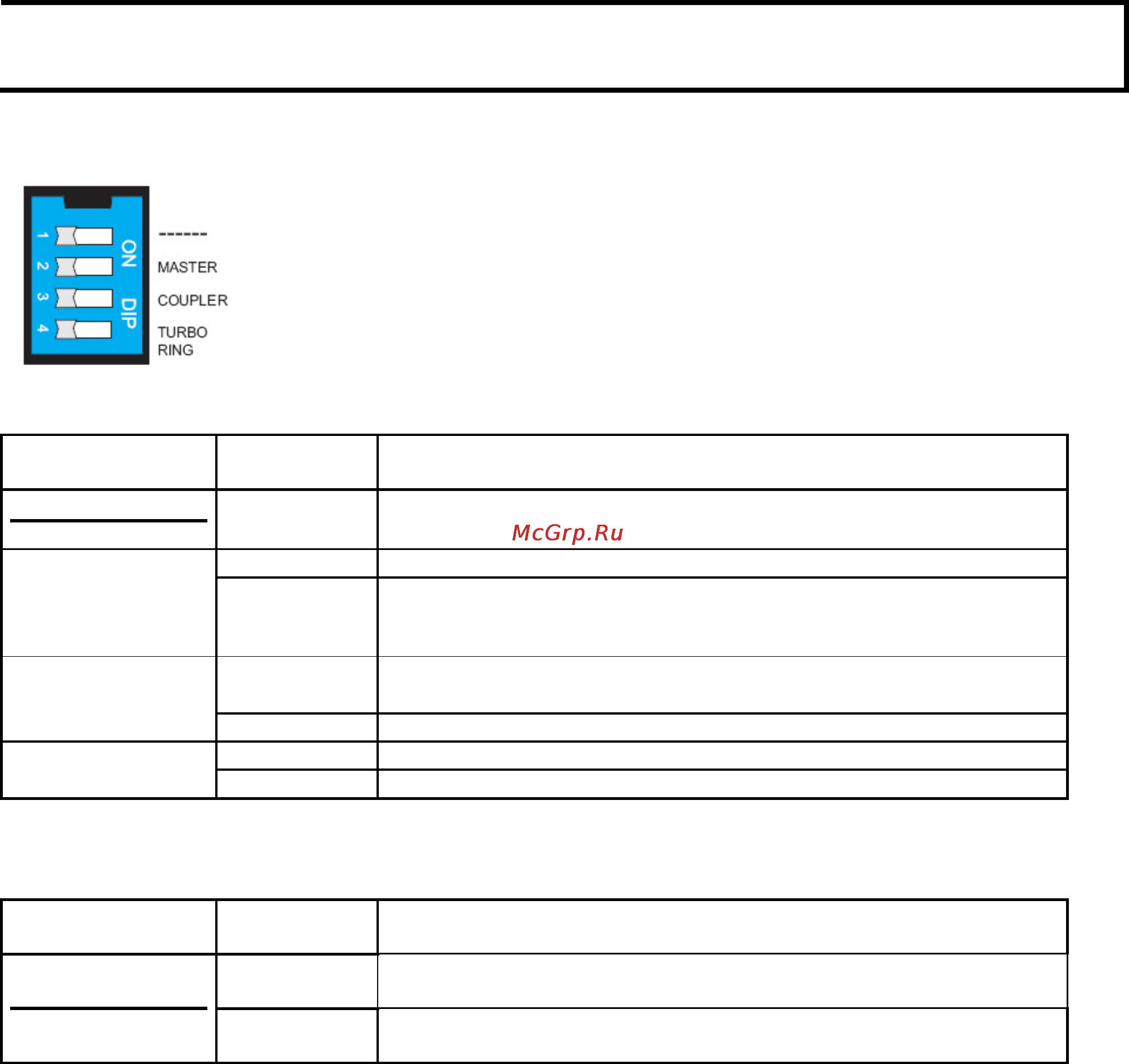

DIP-переключатели коммутатора EDS-P510
По умолчанию все DIP-переключатели выключены. В следующей таблице
приведено назначение DIP-переключателей.
DIP-переключатели в режиме “Turbo Ring”
DIP-
переключатель
Положение Описание
Нет функции (зарезервирован для будущих модификаций).
Вкл Назначает EDS-P510 «мастером сети» Turbo Ring
MASTER
Выкл
Отключает «мастер сети» для данного устройства EDS-P510 в
топологии Turbo Ring и аварийную сигнализацию при обрыве
кольцевого соединения.
Вкл
Активирует функцию Ring Coupling – резервного объединения
колец.
COUPLER
Выкл Отключает функцию Ring Coupling.
Вкл Включает функцию Turbo Ring.
TURBO RING
Выкл Отключает Turbo Ring.
DIP-переключатели в режиме “Turbo Ring V2”
DIP-
переключатель
Положение Описание
Вкл.
Назначает коммутатор вспомогательным в резервном
объединении колец (backup)
Выкл.
Назначает коммутатор главным в резервном объединении
колец (primary).
