MOXA EDS-P510: руководство по аппаратной установке
www.moxa.ru sales@moxa.ru support@moxa.ru
14
Свободное падение IEC60068-2-32
Вибрация IEC60068-2-6
Гарантия 5 лет

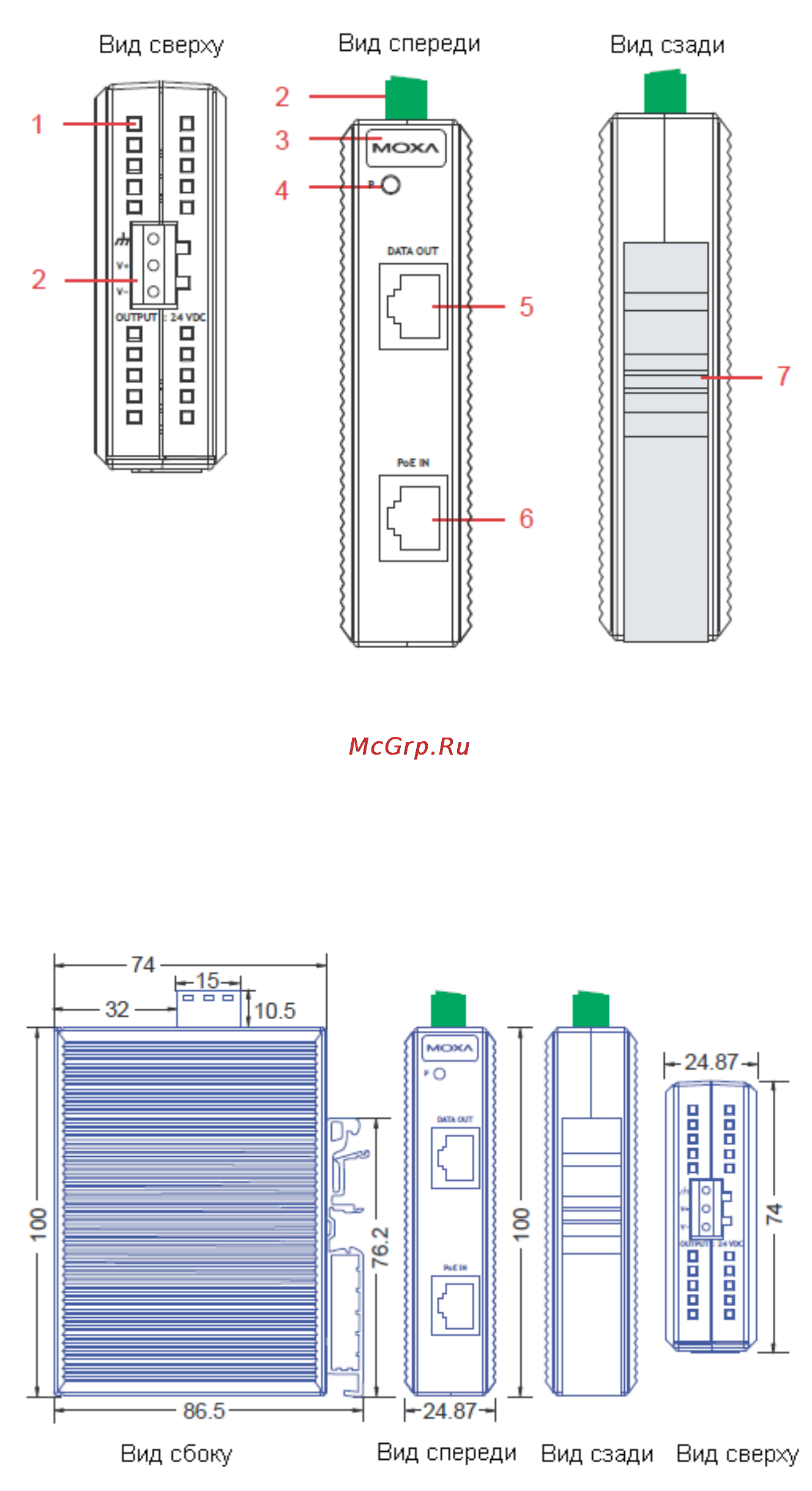

Внешний вид SPL-24
1. Отверстия для отвода теплоты
2. Клеммный блок для входа питания и заземления
3. Логотип Moxa
4. Индикатор питания порта PoE
5. Выходной порт данных DATA-OUT
6. Входной порт PoE
7. Крепеж на DIN-рейку
Установочные размеры (в мм)
