IMC‐101G:руководствопользователя



www.moxa.rusales@moxa.rusupport@moxa.ru



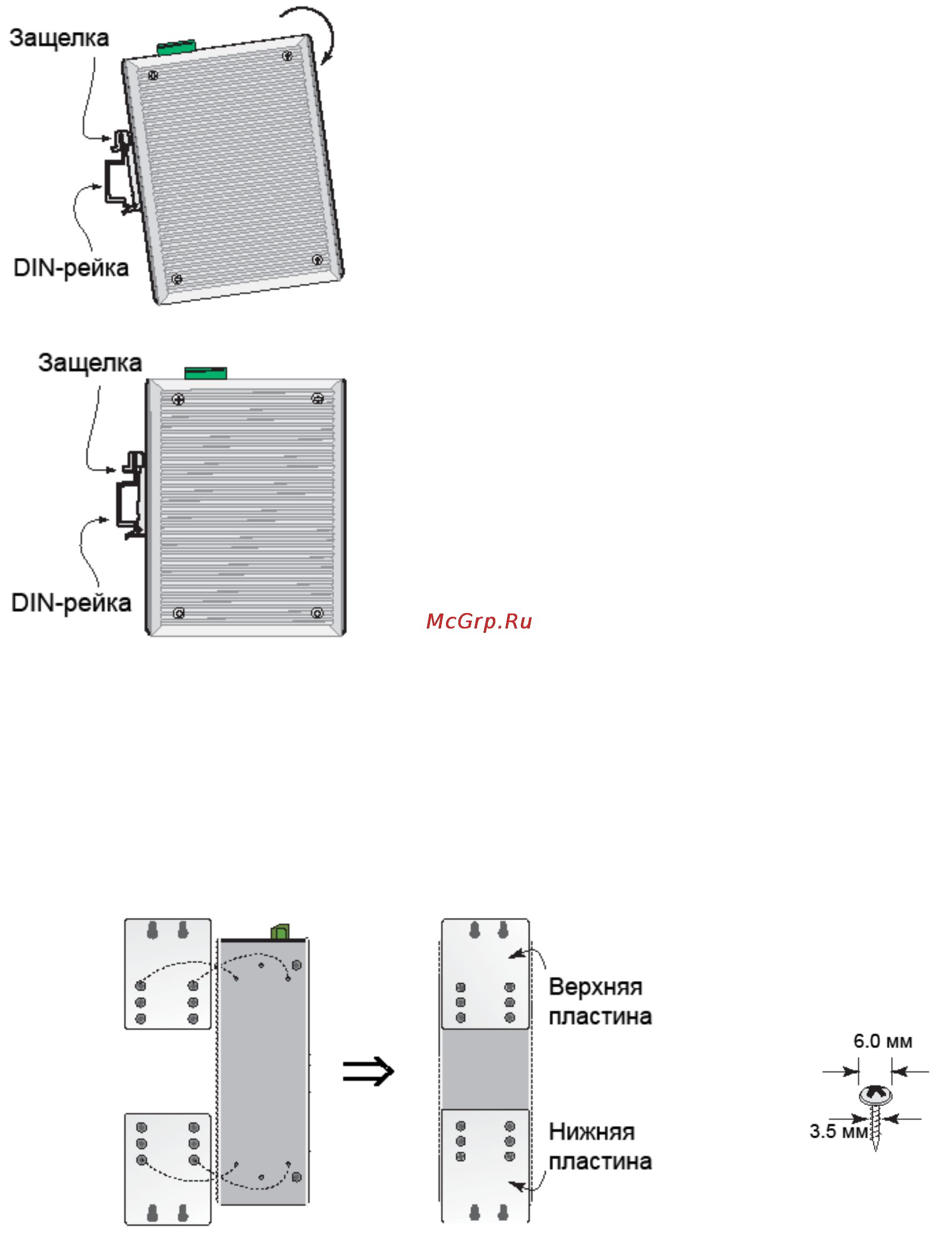

УстановканаDIN‐рейку



В заводской комплектации устройства крепление на DIN‐рейку в виде алюминиевой пластины

должно быть установлено на задней панели IMC‐101G. Если возникнет необходимость

самостоятельной установки крепления,убедитесь,чтометаллическаязащелкарасположена

сверху,какпоказанонарисунке.



ШАГ1:ВставьтеверхнюючастьDIN‐рейкивпазподметаллическойзащелкой.



ШАГ2:Крепежноеустройствосхарактернымзвукомзащелкнетсянарейке.



ЧтобыснятьIMC‐101GcDIN‐рейки,проделайтевсевобратномпорядке.



Панельнаяустановка



ВнекоторыхслучаяхудобнеемонтироватьIMC‐101Gнастену,какпоказанонарисунке.



СнимитесIMC‐101GкрепеждляDIN‐рейкииподсоединитекреплениедляпанельнойустановки,

какпоказанонарисунке.


