IMC‐101G:руководствопользователя
www.moxa.rusales@moxa.rusupport@moxa.ru
На IMC‐101G перестало поступать питание от одного их
источниковпостоянноготока.
ИЛИ
Разорвана связь по одному из портов, для которого
соответствующий dip‐переключатель PORT ALARMвключенв
рабочеесостояние.
Если ни одно из этих условий не выполняется, цепь остается
замкнутой.
Подключениерезервированногопитания

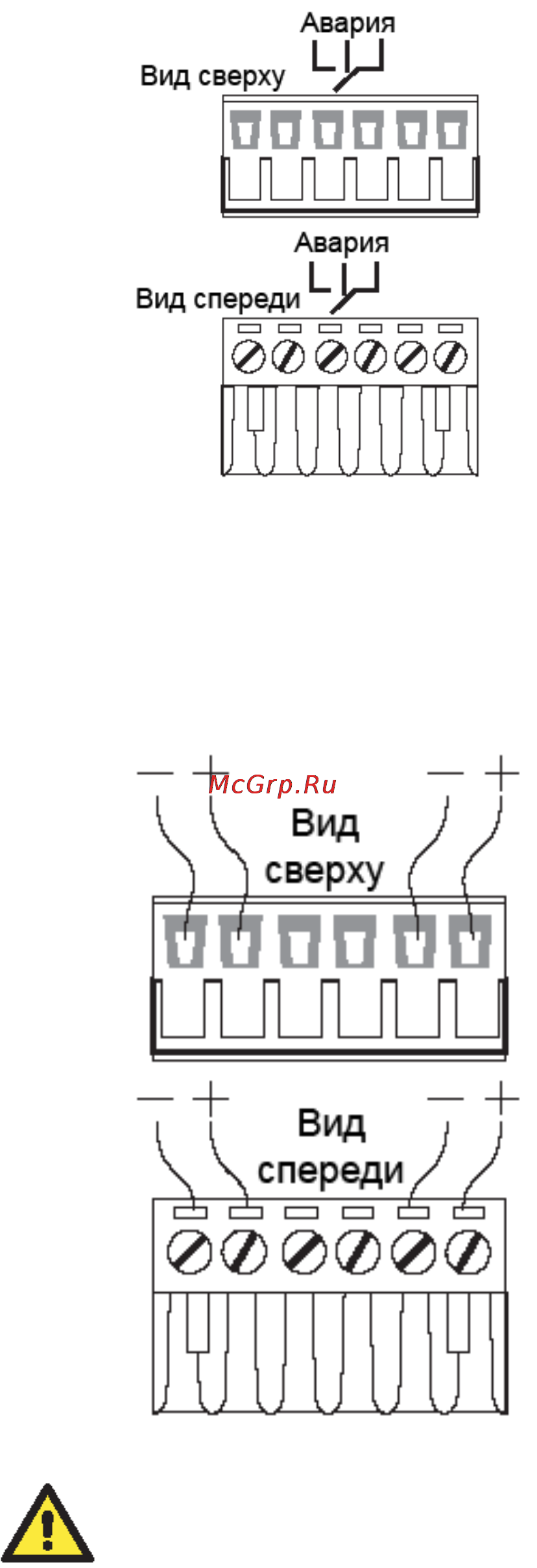

Правые и левые клеммы на 6‐контактном терминальном блоке верхней панели IMC‐101 G
используются для подключения двух источников питания постоянного тока.Видэтихклемм
сверхуиспередипоказаннарисунке.
Шаг1
Подсоедините контакты ‐/+источникапитаниякклеммамV‐
/V+соответственно.
Шаг2
Для закрепления проводов питания затяните небольшой
отверткой винты, расположенные на клеммах в передней
частитерминальногоблока.
Шаг3
Вставьтепластмассовыйтерминальныйблоквгнездо,
расположенное на верхней панели медиа‐конвертера IMC‐
101G.
Конвертер IMC‐101Gимеетдублированныйвходпитания
постоянного тока, позволяющий резервировать
электропитаниеустройства.Еслиодинизисточниковпитания
выходит из строя, другой продолжает работу,обеспечивая
конвертеруIMC‐101Gбесперебойноефункционирование.
ВНИМАНИЕ
Перед подключением устройства IMC‐101Gкисточникупитанияубедитесьвстабильности
источника.
Подключениекоммуникаций
Все модели серии IMC‐101GимеютодинпортEthernet 10/100/1000BaseT(X)иодиноптический
слот1000BaseSFP.
