Шаг1

Подсоединитеконтакты+/‐источникапитанияк

клеммамV‐/V+.



Шаг2

Длязакрепленияпроводовпитаниязатяните

небольшойотверткойвинты,расположенныена

клеммахвпереднейчаститерминальногоблока.



Шаг3

Вставьтепластмассовыйтерминальныйблокв

гнездо,расположенноенаверхнейпанели

медиа‐конвертераPTC‐101‐LV.



ВНИМАНИЕ

ПередподключениемустройстваPTC‐101‐LVкисточникупитанияубедитесьвстабильности

источника.



Подключениекоммуникаций



КонвертерPTC‐101имеет1портEthernet10/100BaseT(X)и1порт100BaseFXсразъемомSC,STилиLC.



ПодключениеEthernet‐портов10/100BaseT(X) 



Порт10/100BaseT(X),расположенныйнапереднейпанелиPTC‐101,используетсядляподключения

Ethernet‐устройств.



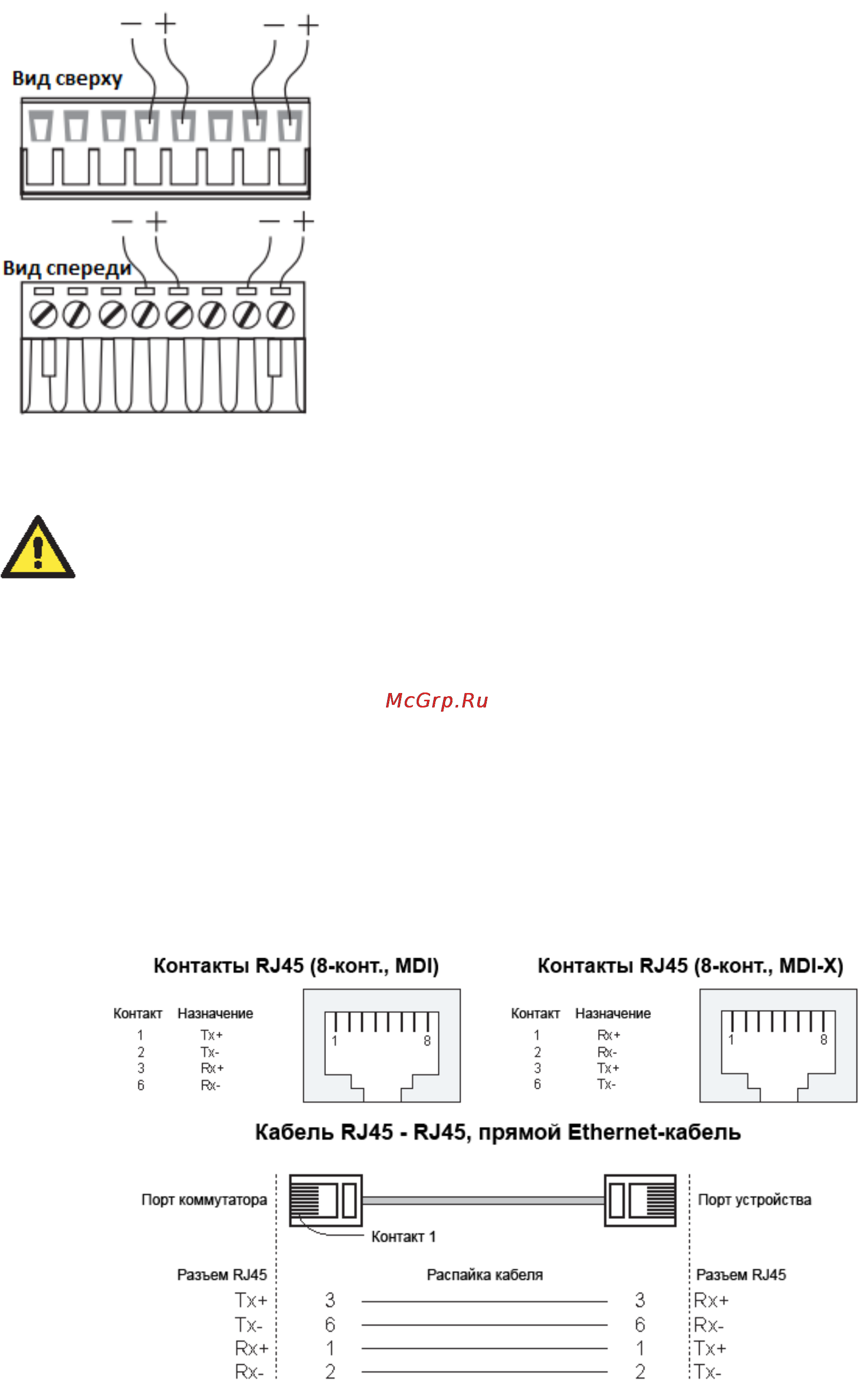

НижепредставленасхемарасположенияконтактовдляпортовMDI(типNIC)иMDI‐X(типHUB/Switch),а

такжепоказанасхемаподключениядляпрямогоиперекрестногоEthernet‐кабеля.


