5
Подключение аппарата

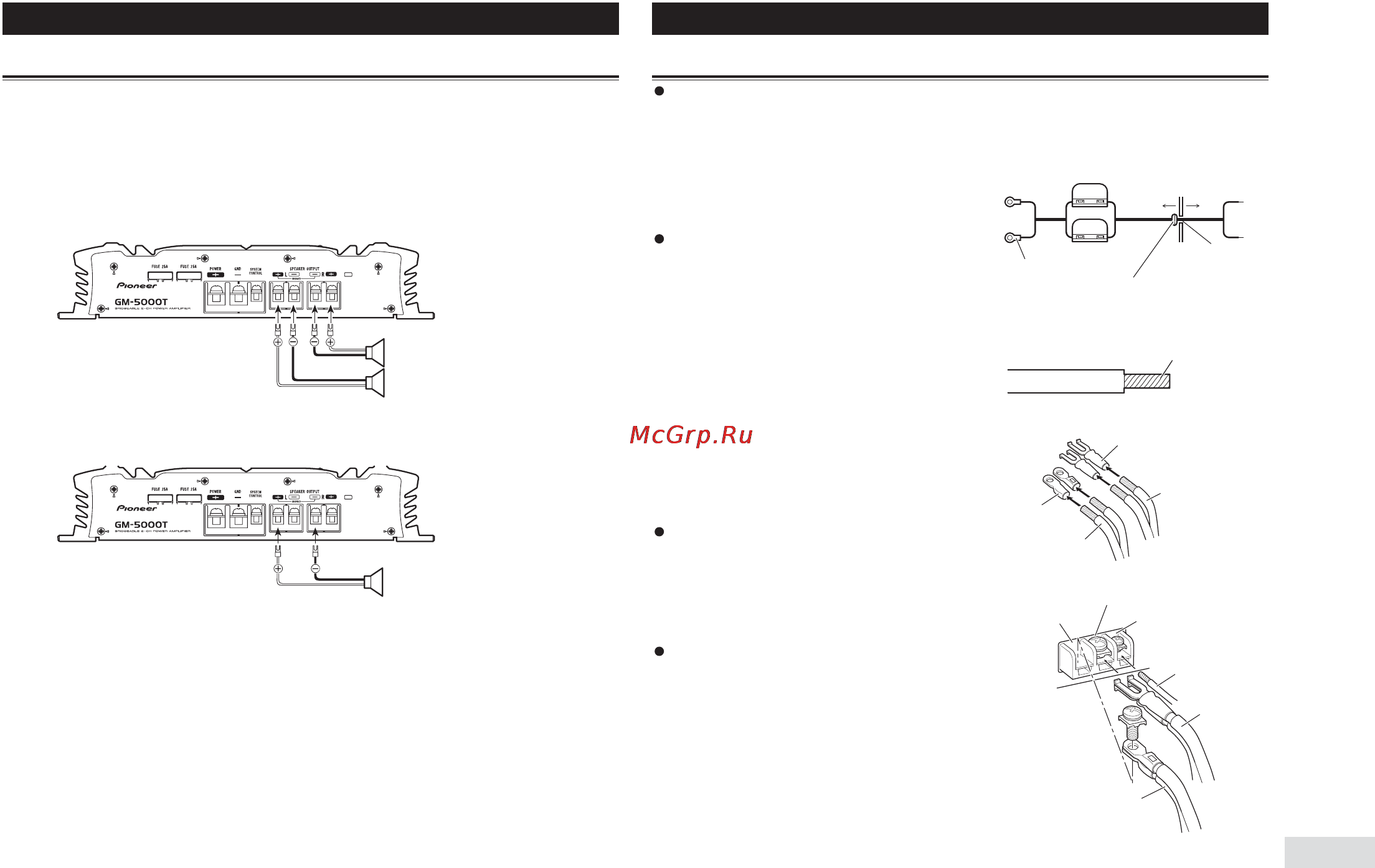

Подключение проводов АС
Акустические системы могут подключаться в двухканальном (стерео) или одноканальном
(моно) режиме.
Подсоедините провода АС для соответствующего режима так, как указано на рисунках ниже.
Двухканальный режим (стерео)
(правая)
Акустическая система
(левая)
Одноканальный режим (моно)
Акустическая система
(монофоническая)
1. Проведите провод аккумулятора из
моторного отсека в салон автомобиля.
После выполнения всех других соедине#
ний усилителя соедините им имеющийся
на усилителе разъем для провода аккуму#
лятора с положительной (+) клеммой ак#
кумулятора.
2. Скрутите концы аккумуляторного
провода, провода заземления и
провода дистанционного управле
ния системой.
3. Прикрепите наконечники к концам
проводов. Наконечники в комплекте
не поставляются.
Для обжима наконечников на концах про#
водов пользуйтесь плоскогубцами.
4. Подключите провода к разъемам.
Надежно закрепите провода винтами
разъемов.
Подключение разъема питания
Обязательно пользуйтесь специальными красными проводами аккумулятора и заземления
(RD#223), которые продаются отдельно. Подключите аккумуляторный провод непосредст#
венно к положительной (+) клемме автомобильного аккумулятора, а провод заземления за#
мкните на массу (подключите к кузову автомобиля).
Предохранитель (30 А)
Моторный
отсек
Салон
автомобиля
Предохранитель (30 А)
Положительная клемма
Вставьте в это отверстие про#
ходную изоляционную резино#
вую втулку кольцевого типа.
Просверлите от#
верстие диамет#
ром 14 мм в кузо#
ве автомобиля.
Скрутите
Наконечник
Наконечник
Провод заземления
Аккумуляторный провод
Разъем «GND» [Заземление]
Разъем дистанционного
управления системой
Провод дистанци#
онного управления
системой
Провод
заземления
Аккумуляторный провод
Разъем питания
