6
Подключение аппарата
ПРЕДУПРЕЖДЕНИЕ
Неправильное закрепление проводов аккумулятора в разъемах при помощи винтов может
привести к перегреву в области разъемов и травмам, включая небольшие ожоги.
1. С помощью кусачек или ножа очис(
тите от изоляции концы проводов АС
длиной около 10 мм и скрутите их.
2. Прикрепите наконечники к концам
проводов. Наконечники в комплекте
поставки не прилагаются.
Для обжима наконечников на концах про#
водов пользуйтесь плоскогубцами.
3. Подключите провода АС к разъемам
выхода на акустические системы.
Надежно закрепите провода АС винтами
разъемов.

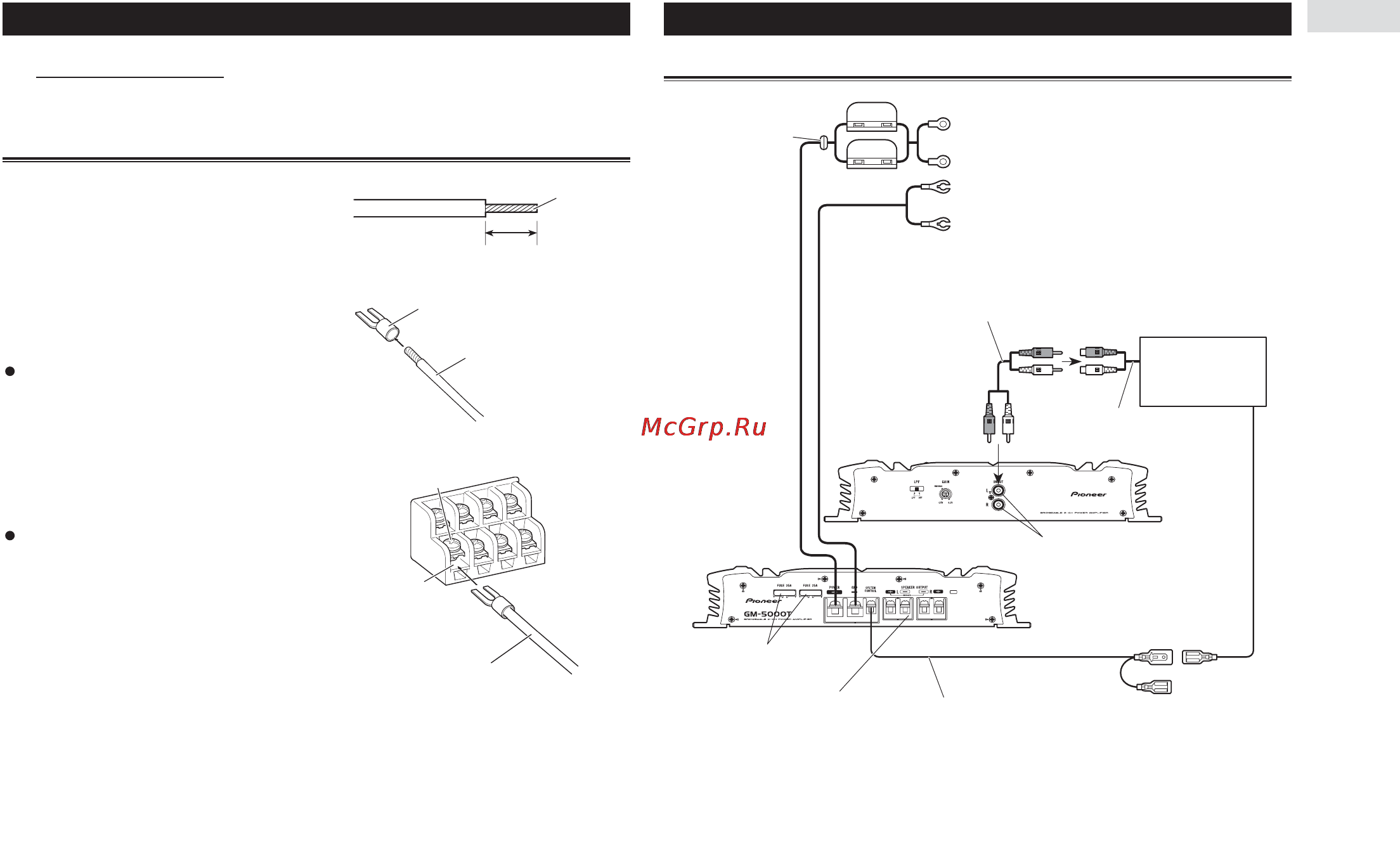

Подключение к разъемам выхода на АС
Скрутите
10 мм
Наконечник
Провод АС
Винт разъема
Разъем выхода на АС
Провод АС
Схема соединений
Проходная изоля#
ционная втулка
Предохранитель (30 А)
Предохранитель (30 А)
Специальный красный провод аккумулятора (RD#223) (продается отдельно)
После выполнения всех других соединений усилителя соедините им
имеющийся на усилителе разъем для провода аккумулятора с положи#
тельной (+) клеммой аккумулятора.
Провод заземления (черный) (RD#223) (продается отдельно)
Соедините с металлической деталью кузова или шасси.
Соединительные провода со ште#
керами RCA (продаются отдельно)
Стереосистема авто#
мобиля с выходными
гнездами RCA
Внешний выход
Передняя панель
Входные гнезда RCA
Предохранитель (25 А) х 2
Задняя панель
Разъем выхода на АС
Инструкции по подключению акусти#
ческих систем смотрите в разделе
«Подключение кабелей АС»
Провод дистанционного управления системой (продается отдельно)
Штыревой соединитель (штекер) этого провода подключите к разъему дистанци#
онного управления системой на автомобильной стереосистеме («SYSTEM
REMOTE CONTROL»). Гнездовой соединитель (розетку) можно подключить к
разъему релейного управления автоматической антенной. Если у автомобильной
стереосистемы нет разъема дистанционного управления системой, подключите
штекер к клемме питания через замок зажигания.
