Moxa AWK-1127-PoE [3/13] Panel layout of the awk 1127
![Moxa AWK-1127-EU [3/13] Panel layout of the awk 1127](/views2/1198017/page3/bg3.png)
- 3 -

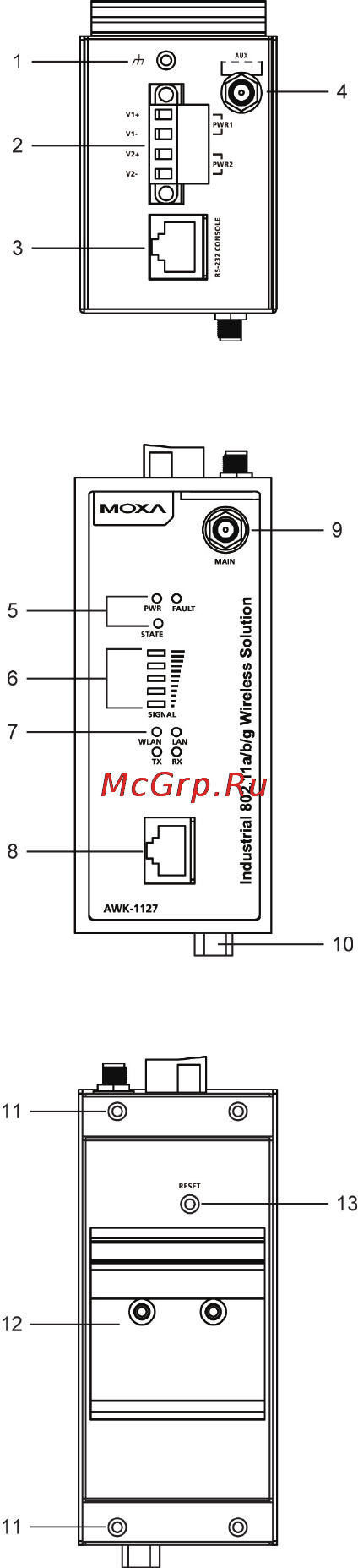

Panel Layout of the AWK-1127
Top Panel View
Front Panel View
Rear Panel View
1. Grounding screw (M3)
2. Terminal block for PWR1 and
PWR2
3. RS-232 console port
4. AUX antenna port
5.
System LEDs: PWR, FAULT, and
STATE LEDs
6. LEDs for signal strength
7. WLAN and LAN LEDs
8. 10/100BaseT(X) RJ45 Port
9. MAIN antenna port
10.
RS-232/422/485 Serial port
11.
Screw hole for wall-
mounting kit
12.
DIN-rail mounting kit
13.
Reset button
