Подготовка

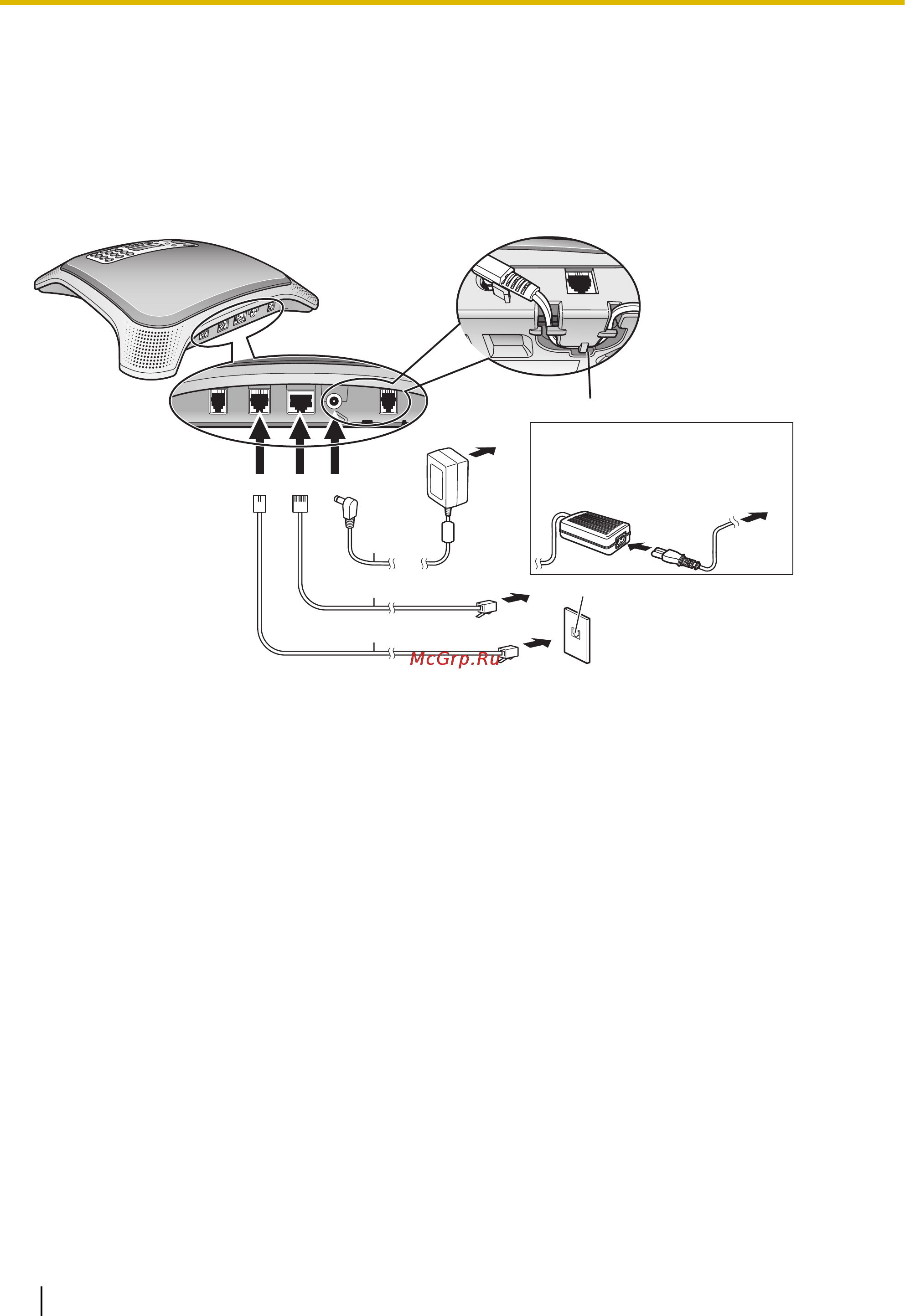

Основная схема подключения
В этом разделе рассмотрены все возможные подключения для совершения и получения вызовов по
IP-линии и телефонной линии.
Для получения информации о подключении к устройству микросотового терминала (PS) или
компьютера см. стр. 50 или стр. 52 соответственно.
EG
F
D
D
A
B
C
LINE DC INLAN
KX-NT700NE
KX-NT700UK
KX-NT700RU
KX-NT700BX
A Шнур внешнего блока питания E К коммутатору
B Кабель локальной сети F Выемка
C Телефонный шнур G Телефонный шнур или УАТС
D К электрической розетке переменного тока
KX-NT700NE/UK/RU/BX: используйте включен-
ный в комплектацию шнур электропитания
1. Подключите устройство к требуемой IP-сети и/или телефонной линии.
Для соединения с IP-сетью подключите кабель локальной сети категории 5 к порту LAN и к
коммутатору.
Для соединения с телефонной линией подключите телефонный шнур к LINE разъему и к
модульному телефонному шнуру.
2. Подключите шнур внешнего блока питания входящего в комплект внешнего блока питания к входу
постоянного тока устройства.
Для использования PoE (питание по Ethernet) подключите кабель локальной сети к
совместимому с PoE коммутатору (IEEE802.3af) или блоку питания. При использовании PoE не
требуется подключение внешнего блока питания, входящего в комплект.
Допускается использование только входящего в комплект внешнего блока питания.
Протяните шнур внешнего блока питания через выемку в нижней части устройства.
3. KX-NT700C/AL/NZ: подключите внешний блок питания к электрической розетке переменного тока.
KX-NT700NE/UK/RU/BX: подключите шнур электропитания к внешнему блоку питания, а затем
подключите шнур электропитания к электрической розетке переменного тока.
26 Инструкция по эксплуатации Версия документа 2009/08
