2. Установка оборудования
Процесс установки платы серии Industio CI-134 состоит из установки
оборудования и инсталляции программного обеспечения. Здесь
будет рассматриваться установка платы в компьютер. Инсталляция
драйверов под различные операционные системы подробно
обсуждается в следующей главе.
Серия Industio CI-134
Настройки интерфейса

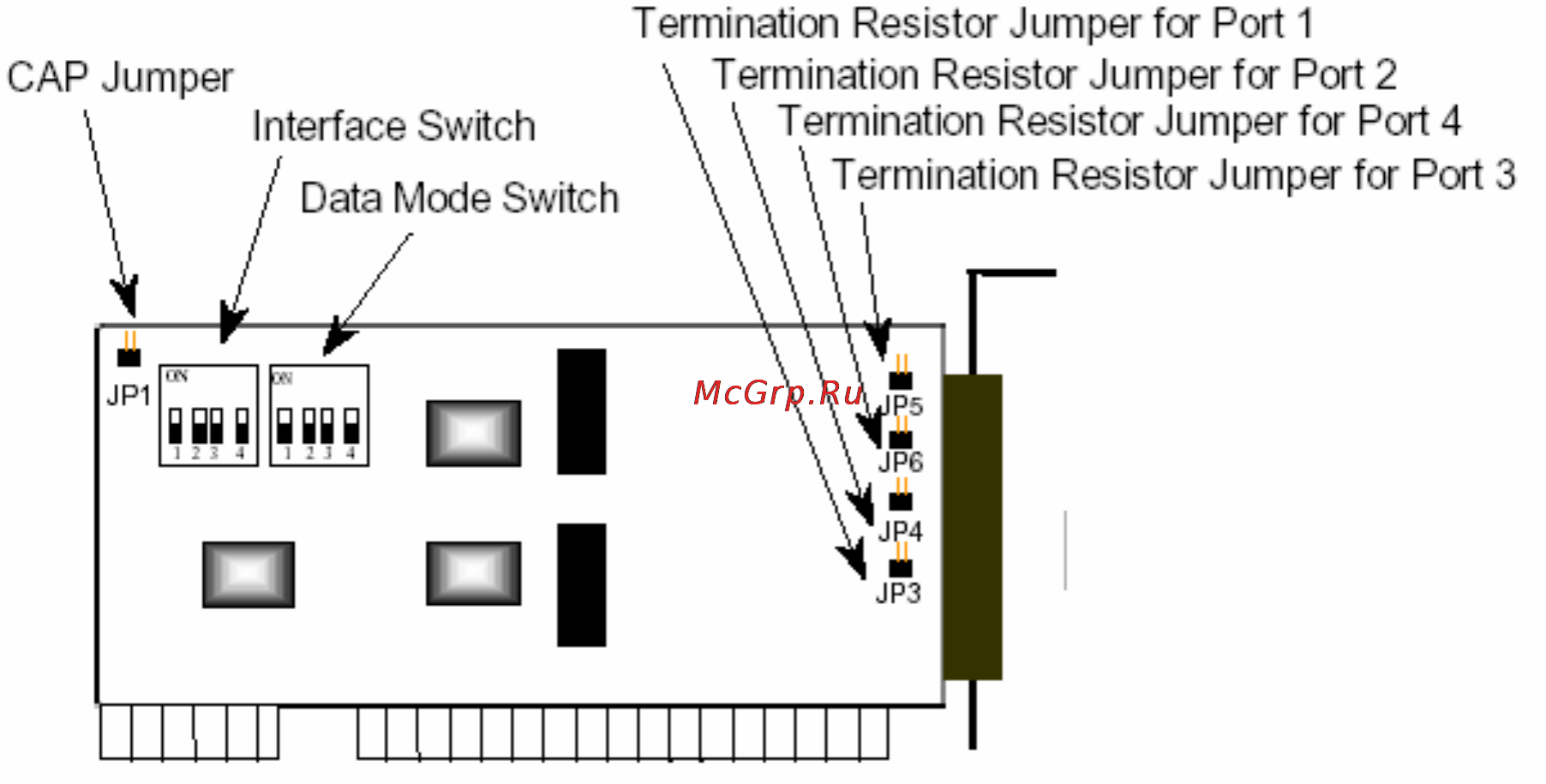

1. Перед установкой платы в слот, вам необходимо в соответствии с
вашими пожеланиями установить все переключатели и
перемычки. По умолчанию все настройки заданы для RS-485 в
режиме автоматического управления контролем данных и имеют
следующие значения:
• Перемычка CAP JP1:
Открыта * CAP адрес не привязан к значению 0хА700
Закрыта CAP адрес имеет значение 0хА700. Установите
перемычку, если вы собираетесь осуществить
16
