скорректировать, утилита считывает его из EEPROM
(интегрированной в плату) и отображает в конфигурационной панели.
CAP адрес – это канал доступа, через который утилита Io-irq.exe
изменяет настройки платы.

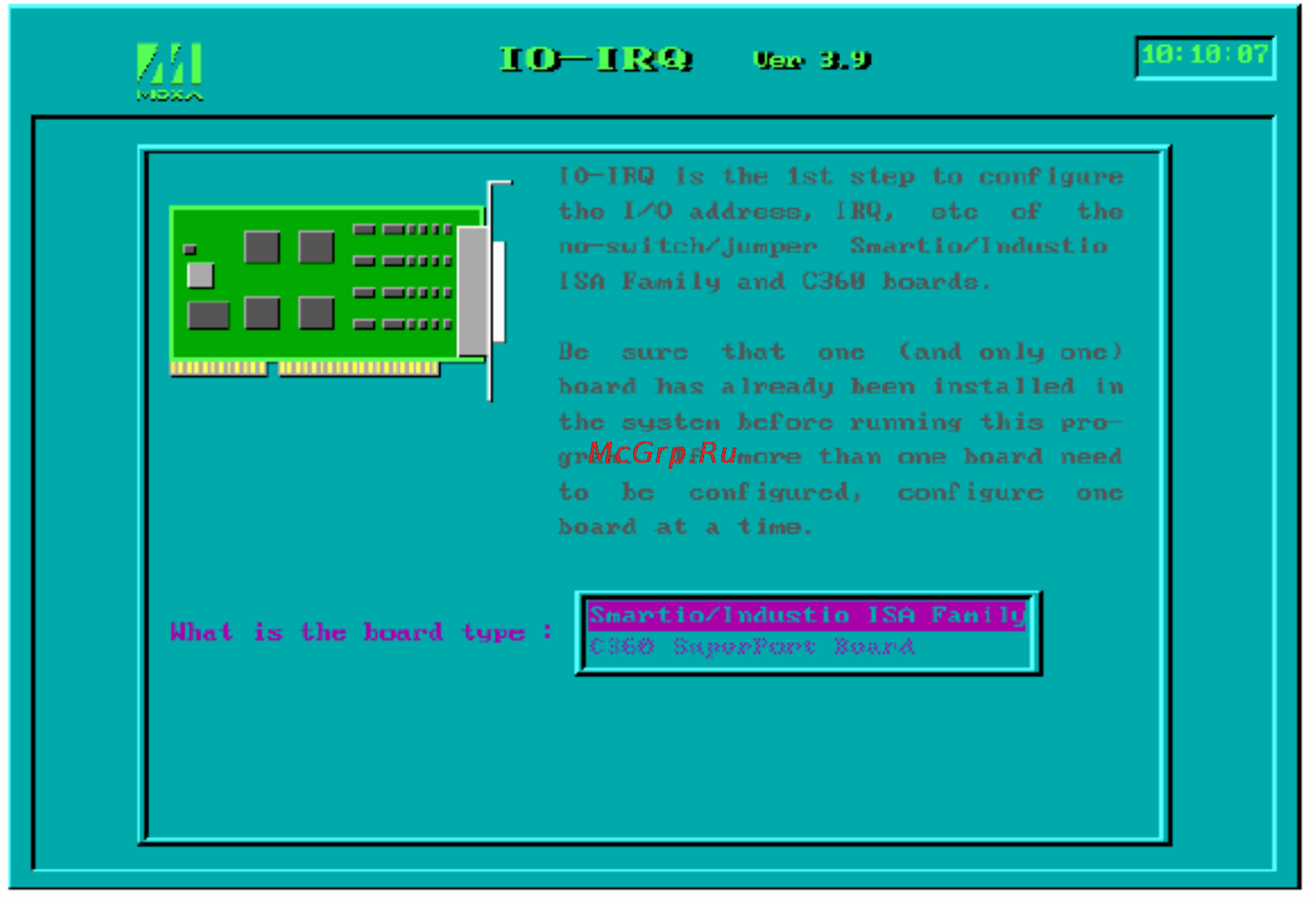

1. Для установки на плате адресов ввода-вывода, IRQ и вектора
прерывания запустите утилиту Io-irq.exe с диска с драйверами.
Выберите пункт «Smartio/Industio ISA Family» и нажмите кнопку
ENTER
.
2. Введите CAP адрес платы серии Industio CI-134, чтобы
осуществить настройки в следующих диалогах, и нажмите Enter.
22
