Вытащить фрезерный шпиндель (смотри раздел 7.2).

Установить адаптер цангового патрона (цанговый патрон в специальной

гайке).

Вставить концевую фрезу и сильно затянуть гайку с помощью гаечного

ключа.

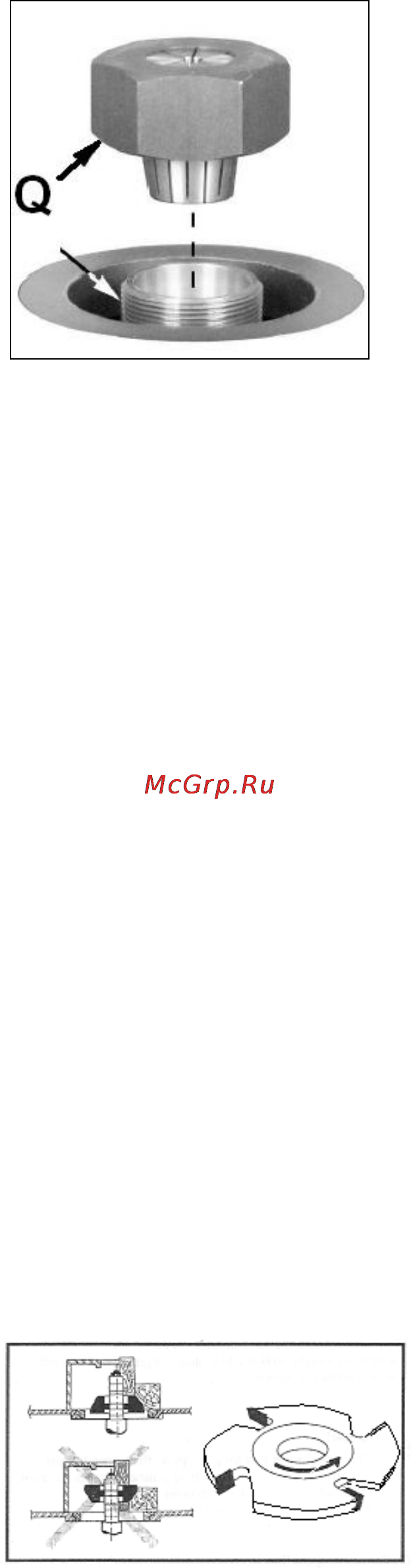

Рис.11

Освободить стопор шпинделя.

Снова подключить Эл. питание.

7.4. Монтаж фрезерного инструмента

Замену инструмента разрешается производить только при установленной

блокировке шпинделя и при отключенном Эл. питании.

Фрезерный инструмент очень острый. Для его замены всегда надевайте

рабочие перчатки.

Содержите поверхности фрезерного инструмента и фрезерного шпинделя в

чистоте, очищайте их с помощью растворителей от смолы (не применяйте для

очистки растворители, которые могут разъедать детали из легких металлов).

Не используйте инструмент имеющий внешние изьяны или большую

выработку

Не допускается монтаж инструмента для шлифовки или полировки не

имеющих соответствующее конусное посадочное место и резьбовое соединение

с валом станка.

Фрезерный инструмент должен быть установлен на фрезерном шпинделе как

можно ниже (Рис. 12).

Рис. 12
