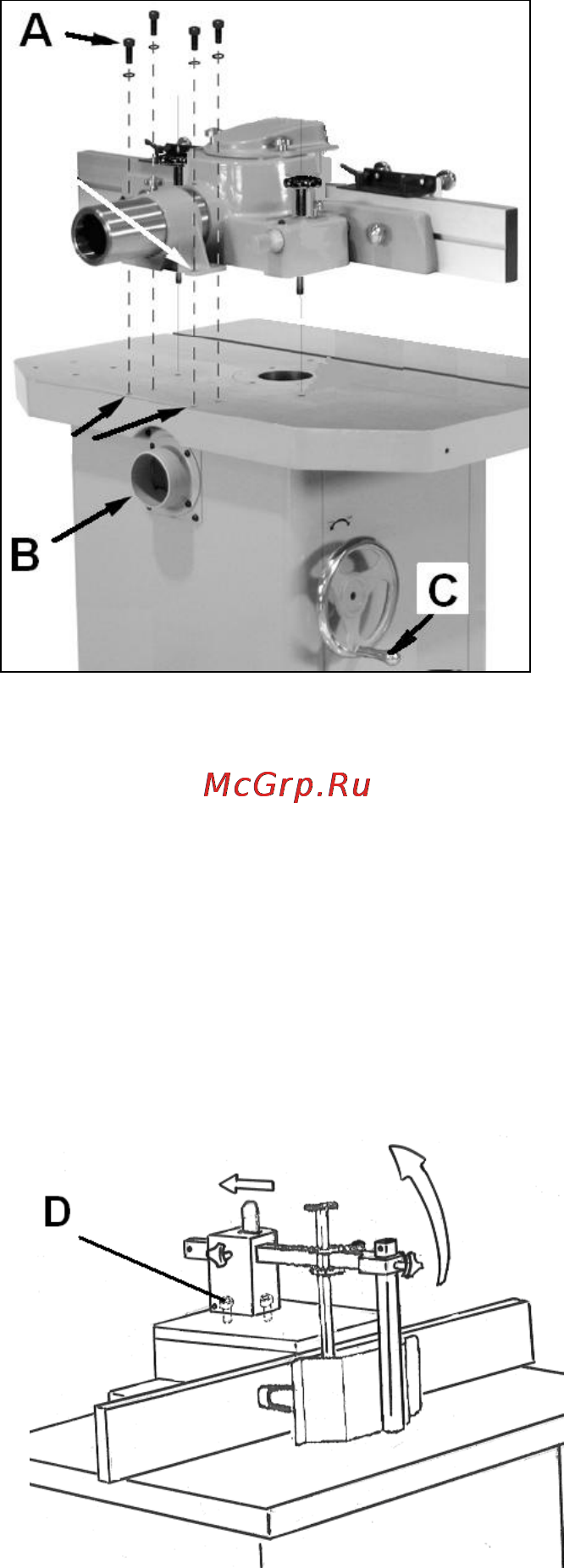

Рис. 1

Поднимите и установите защитный кожух шпинделя на стол

Выровните параллельный упор и затяните винты (A).

Монтируйте вытяжной штуцер (B).

Установите прижим заготовки сверху и сбоку с помощью прилагаемых винтов

(D,рис.2) на крышке защитного кожуха шпинделя и инструмента для

фрезерования. Для переустановки прижима заготовки нажмите рычаг назад.

Рис. 2

5.3. Подключение к электрической сети

Подсоединение к сети со стороны потребителя, а также применяемые

удлинительные провода должны соответствовать техническим характеристикам

станка.

Установленное пользователем защитное устройство должно быть рассчитано

на 16 А.

Обратите внимание на то, чтобы напряжение в сети соответствовало

параметрам, указанным на фирменной табличке станка.

Подключение и ремонт электрического оборудования разрешается проводить

только квалифицированным электрикам.

При перегрузке мотор отключается сам. После охлаждения в течение

примерно 10 минут можно снова включить мотор.

5.4 Подсоединение вытяжной вентиляции
