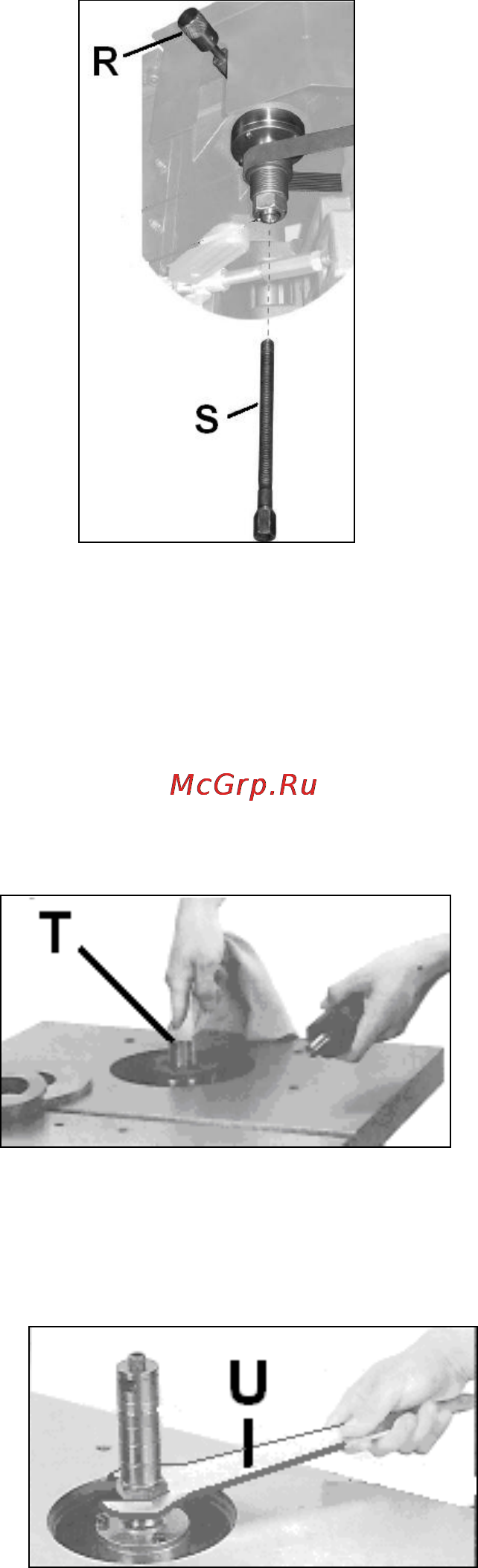

Jet JWS-2700 1280102T [10/18] Рис 8

Рис 8.

Вытащить закладные кольца стола.

Очистить конус фрезерного шпинделя и посадочное место на шпинделе (A,

рис. 9).

Завинтить фрезерный шпиндель вместе с дифференциальной гайкой на вал

станка.

Рис. 9

Сильно затянуть дифференциальную гайку с помощью ключа (A, рис. 10).

Рис. 10

Вставить винт (S, рис. 8) снизу в шпиндель и сильно затянуть с помощью

прилагаемого гаечного ключа.

Освободить стопор вращения шпинделя

Подключить к Эл. сети

Осторожно запустить станок.

7.3. Монтаж цангового патрона

Отключить станок от Эл. питания.

7.3. Монтаж цангового патрона

Отключить станок от Эл. питания.
