5

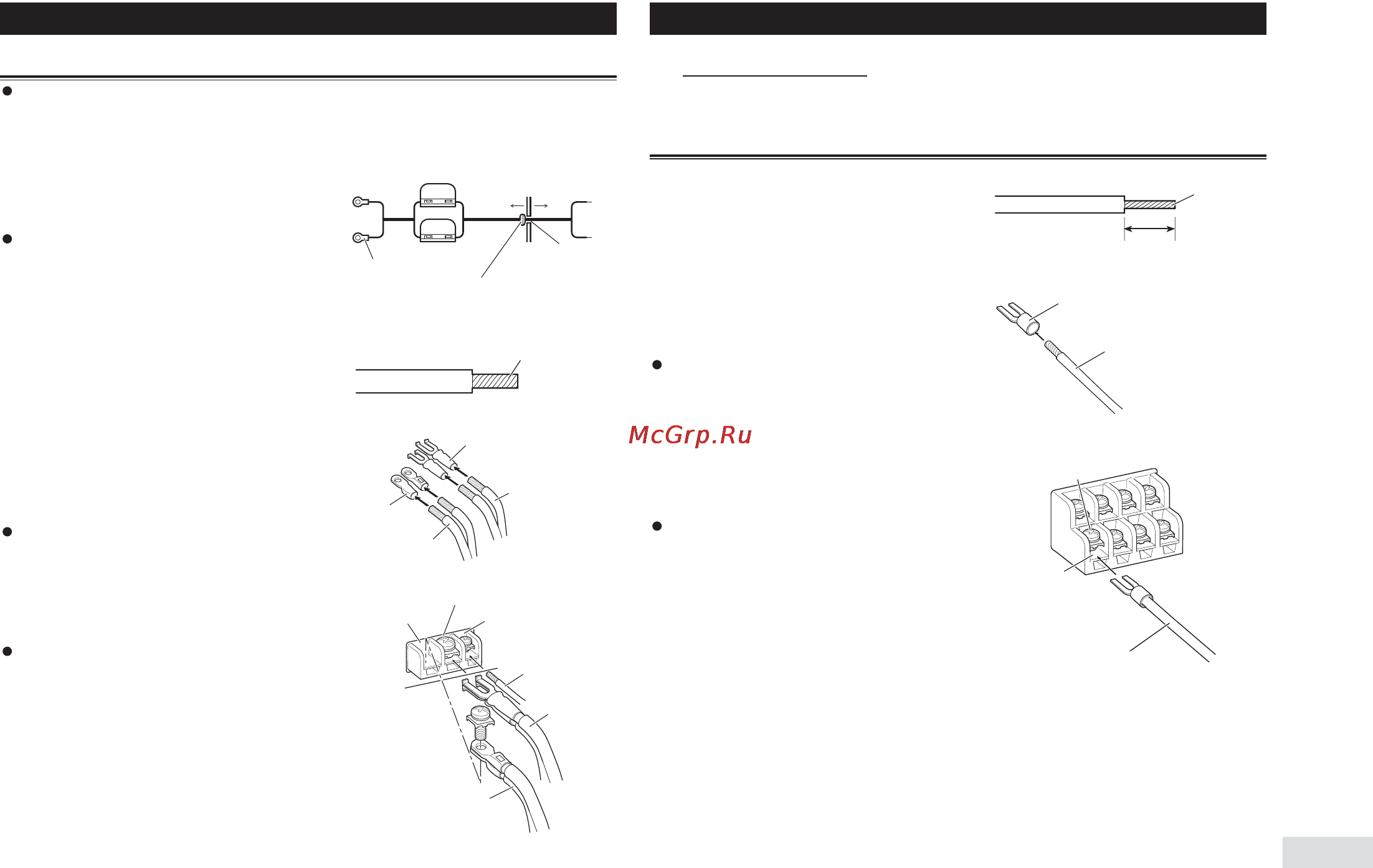

Подключение аппарата
1. Проведите провод аккумулятора из
моторного отсека в салон автомобиля.
После выполнения всех других соедине$
ний усилителя соедините им имеющийся
на усилителе разъем для провода аккуму$
лятора с положительной (+) клеммой ак$
кумулятора.
2. Скрутите концы аккумуляторного
провода, провода заземления и
провода дистанционного управле(
ния системой.
3. Прикрепите наконечники к концам
проводов. Наконечники в комплекте
не поставляются.
Для обжима наконечников на концах про$
водов пользуйтесь плоскогубцами.
4. Подключите провода к разъемам.
Надежно закрепите провода винтами
разъемов.
Подключение разъема питания
Обязательно пользуйтесь специальными красными проводами аккумулятора и заземления
(RD$223), которые продаются отдельно. Подключите аккумуляторный провод непосредст$
венно к положительной (+) клемме автомобильного аккумулятора, а провод заземления за$
мкните на массу (подключите к кузову автомобиля).
Предохранитель (30 А)
Моторный
отсек
Салон
автомобиля
Предохранитель (30 А)
Положительная клемма
Вставьте в это отверстие про$
ходную изоляционную резино$
вую втулку кольцевого типа.
Просверлите от$
верстие диамет$
ром 14 мм в кузо$
ве автомобиля.
Скрутите
Наконечник
Наконечник
Провод заземления
Аккумуляторный провод
Разъем «GND» [Заземление]
Разъем дистанционного
управления системой
Провод дистанци$
онного управления
системой
Провод
заземления
Аккумуляторный провод
Разъем питания
ПРЕДУПРЕЖДЕНИЕ
Неправильное закрепление проводов аккумулятора в разъемах при помощи винтов может
привести к перегреву в области разъемов и травмам, включая небольшие ожоги.
1. С помощью кусачек или ножа очис(
тите от изоляции концы проводов АС
длиной около 10 мм и скрутите их.
2. Прикрепите наконечники к концам
проводов. Наконечники в комплекте
поставки не прилагаются.
Для обжима наконечников на концах про$
водов пользуйтесь плоскогубцами.
3. Подключите провода АС к разъемам
выхода на акустические системы.
Надежно закрепите провода АС винтами
разъемов.
Подключение к разъемам выхода на АС
Скрутите
10 мм
Наконечник
Провод АС
Винт разъема
Разъем выхода на АС
Провод АС
