6
Подключение аппарата

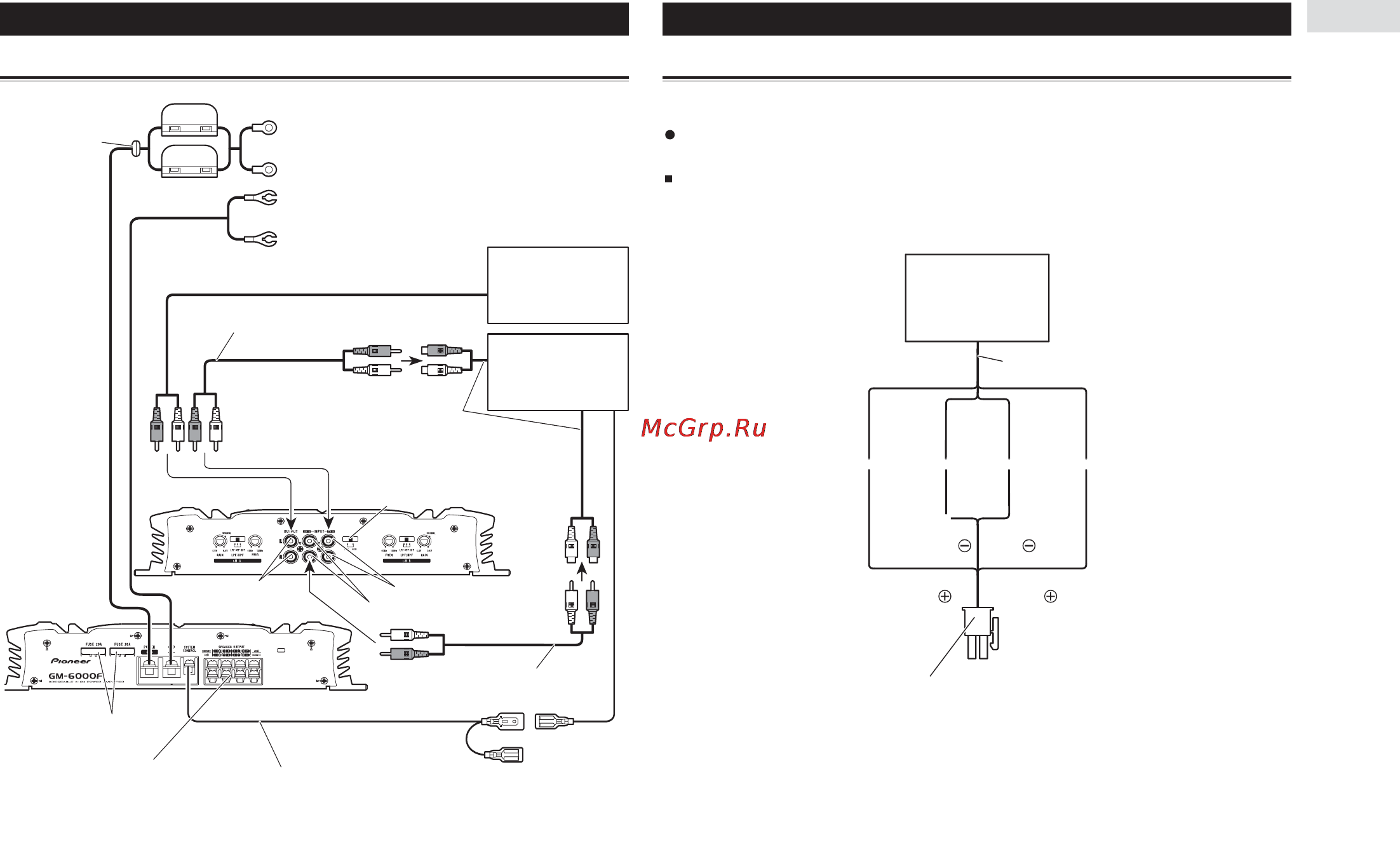

Схема соединений
Проходная
изоляционная втулка
Предохранитель (30 А)
Специальный красный провод аккумулятора (RD$223) (продается отдельно)
После выполнения всех других соединений усилителя соедините им име$
ющийся на усилителе разъем для провода аккумулятора с положительной
(+) клеммой аккумулятора.
Провод заземления (черный) (RD$223) (продается отдельно)
Соедините с металлической деталью кузова или шасси.
Соединительные провода со штекерами RCA
(продаются отдельно)
Вход RCA
Усилитель с входными
гнездами RCA
Предохранитель (30 А)
Внешний выход
Если используется только один входной ште$
кер, не подключайте что$либо другое к входно$
му гнезду В типа RCA.
Стереосистема автомо$
биля с выходными гнез$
дами типа RCA
Передняя панель
Переключатель входов
Для активации двухканального входа сдвиньте этот
переключатель влево. Для активации четырехканаль$
ного входа сдвиньте этот переключатель вправо.
Выходные гнезда RCA
Входное гнездо В типа RCA
Входное гнездо А типа RCA
Предохранитель (20 А) х 2
Задняя панель
Соединительные провода со штекерами RCA
(продаются отдельно)
Разъем выхода на АС
Инструкции по подключению акустических
систем смотрите в разделе «Подключение
кабелей АС».
Провод дистанционного управления системой (продается отдельно)
Штыревой соединитель (штекер) этого провода подключите к разъему дистанционного
управления системой на автомобильной стереосистеме («SYSTEM REMOTE CONTROL»).
Гнездовой соединитель (розетку) можно подключить к разъему релейного управления ав$
томатической антенной. Если у автомобильной стереосистемы нет разъема дистанцион$
ного управления системой, подключите штекер к клемме питания через замок зажигания.
Использование входа АС
Подсоедините провода, выходящие из стереофонической системы автомобиля к усилителю,
воспользовавшись прилагаемым входным соединителем АС.
Не подсоединяйте одновременно вход RCA и вход АС.
Соединения при использовании входа АС
Стереофоническая
система автомобиля
Провод выходного сигнала, подаваемого на АС
Входной соединитель АС
Для соединения с входными гнездами АС данного устройства
Белый/черный:
левый
Серый/черный:
правый
Белый/черный:
левый
Серый:
правый
