РУ71
**Когда переключатель питания установлен в положение “ ”,
для просмотра неподвижных изображений кабель Audio не требуется.

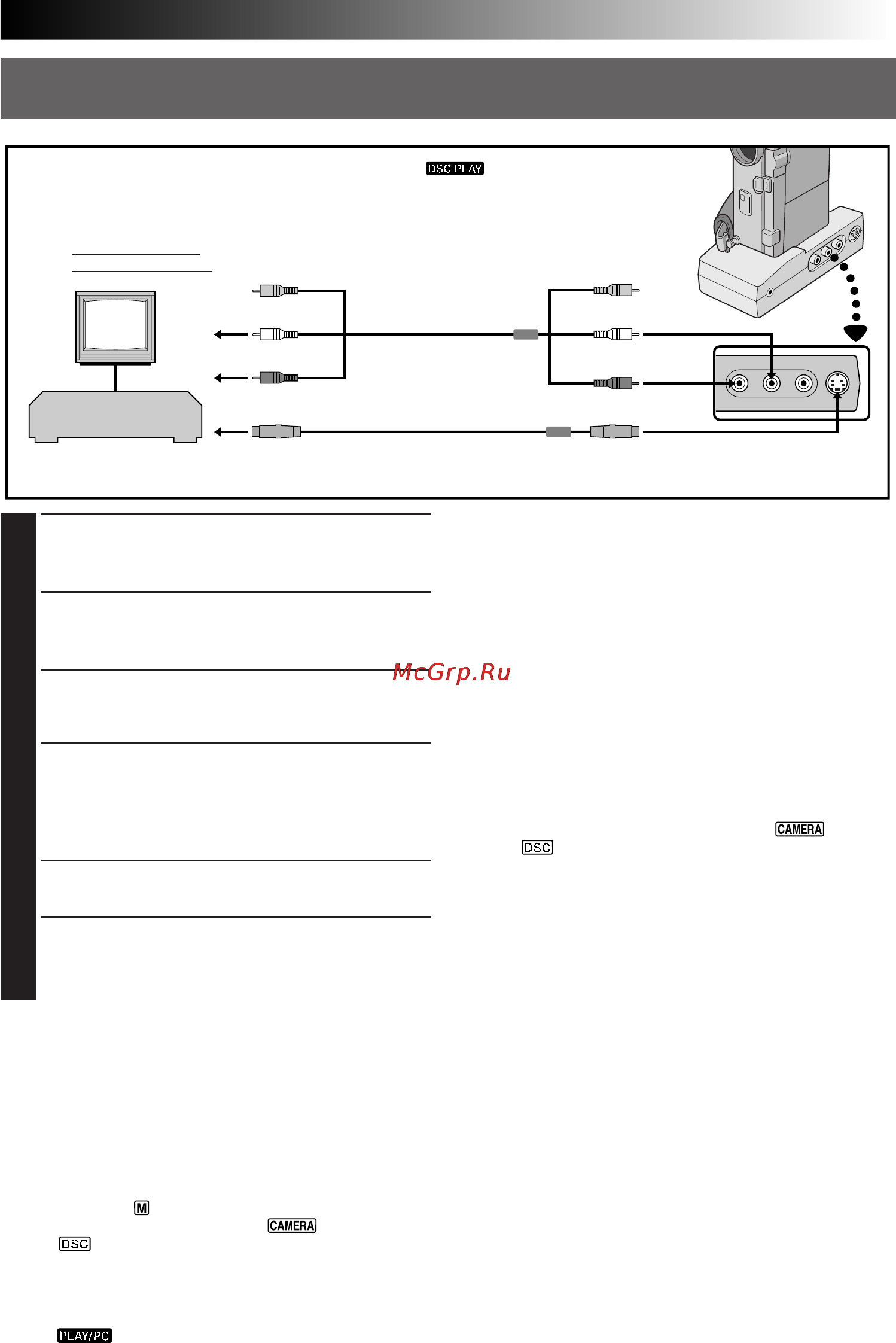

С. Подключение к телевизору или видеомагнитофону, снабженному входными разъемами
S-VIDEO IN и/или A/V (разъем типа RCA)
Используйте видеомонтажное стыковочное устройство, кабель Audio/Video (A/V) (штекер RCA - штекер RCA) и кабель S-Video (входит в комплект поставки)
Желтый к выходному
разъему VIDEO OUT
1
УБЕДИТЕСЬ В ТОМ, ЧТО ПИТАНИЕ
ВЫКЛЮЧЕНО
Проверьте, что выключено питание видеокамеры.
2
ПОДКЛЮЧИТЕ ВИДЕОКАМЕРУ К
ТЕЛЕВИЗОРУ ИЛИ К ВИДЕОМАГНИТОФОНУ
Подключите как показано на рисунке.
Если подключается видеомагнитофон,
перейдите на шаг 3.
Если нет, перейдите на шаг 4.
3
СОЕДИНИТЕ ВЫХОД ВИДЕОМАГНИТОФОНА
СО
ВХОДОМ ТЕЛЕВИЗОРА
Обратитесь к руководству по эксплуатации вашего
видеомагнитофона.
4
ПОДАЙТЕ ПИТАНИЕ
Включите видеокамеру, видеомагнитофон и телевизор.
5
ВЫБЕРИТЕ РЕЖИМ
Установите в видеомагнитофоне режим входа AUX
(ДОПОЛНИТЕЛЬНЫЙ), и установите в телевизоре
режим VIDEO.
Для выбора того, будет или не будет воспроизводиться
следующая информация на экране подключенного
телевизора ...
• Дата/Время, Временной код
...... сделайте соответствующий выбор “ON” (ВКЛ.) или
“ОFF” (ВЫКЛ.) в меню воспроизведения
(Z стр. 54).
• Индикатор режима звукового сопровождения при
воспроизведении
...... установите переключатель режимов работы в
положение “
”, затем установите переключатель
питания в положение камеры (“
”, “5S” или
“
”), удерживая при этом в нажатом положении
кнопку фиксатора. Нажмите MENU/SET и установите
позицию “ON SCREEN” в меню Дата/Время (Z стр. 34 -
38) на параметр “ON” или “OFF”. Затем установите
переключатель режимов работы снова в положение
“
”.
ПРИМЕЧАНИЯ:
● Рекомендуется использовать в качестве
источника питания вместо аккумуляторной
батареи сетевой адаптер/зарядное устройство
(Z стр. 9).
● Никогда не подключайте к разъему AV OUT
видеокамеры никакие кабели Audio/Video, отличные
от кабеля Audio/Video миништекер - штекер RCA
(тюльпан), которой поставляется в комплекте
видеокамеры.
● При использовании кабелей (кроме кабеля Audio/
Video и мини-штекера - штекера RCA), конец кабеля,
на котором находится фильтр с сердечником, должен
подключаться к видеокамере. Фильтр с сердечником
снижает помехи.
● Для контролирования изображения и звука с
видеокамеры без установки ленты , установите
переключатель питания в положение “
”, “5S”
или “
” затем установите ваш телевизор режим
приема.
● Проверьте, что уровень громкости в телевизоре
установлен на минимум, чтобы избежать очень
громкого звука при включении видеокамеры.
● Если ваш телевизор или акустические системы не
имеют специального экрана, не устанавливайте
акустические системы рядом с телевизоре, так как
это приведет к помехам на воспроизводимом
видеокамерой изображении.
● Чтобы индикаторы видеокамеры не появлялись на
экране телевизора во время воспроизведения, в
меню воспроизведения установите позицию
“INDICATION” на параметр “OFF” (
Z
стр. 54) и
нажмите кнопку (DISPLAY на ПДУ)
● Когда кабель Audio/Video подсоединен к разъему AV
OUT, звук через громкоговоритель не
воспроизводится.
● Установите переключатель видеовыходов на
адаптере кабеля в следующие положения:
Y/C: При выполнении подключения к телевизору или
видеомагнитофону, на которые могут подаваться
сигналы Y/C, и используется кабель
S-Video.
CVBS: При выполнении подключения к телевизору
или видеомагнитофону, на которые не могут
подаваться сигналы Y/C и используется кабель Audio/
Video.
Теле-
визор
Видеомагнитофон
К телевизору или
видеомагнитофону
Белый на AUDIO L IN**
Красный на AUDIO R IN**
Кабель A/V [штекер
RCA - штекер RCA]
(входит в комплект)
Кабель S-Video
(входит в комплект)
К выходу S-VIDEO OUT
Желтый на VIDEO IN
Ко входу
S-VIDEO IN
←
( )
→
Когда кабель S-Video
не используется.
Белый на AUDIO L
OUT**
Красный на AUDIO R
OUT**
