JVC GR-DVX7 [73/112] Подключение к видеоаппаратуре снабженной разъемом dv
![JVC GR-DVX7 [73/112] Подключение к видеоаппаратуре снабженной разъемом dv](/views2/1019859/page73/bg49.png)
РУ73
P
L
A
Y
/
P
C
O
F
F
C
A
M
E
R
A
5
S
D
S
C
D
S
C
P
L
A
Y
Кабель DV (не входит в
комплект поставки)
Откройте
крышку
разъема
Видеоустройство,
снабженное входным
разъемом DV

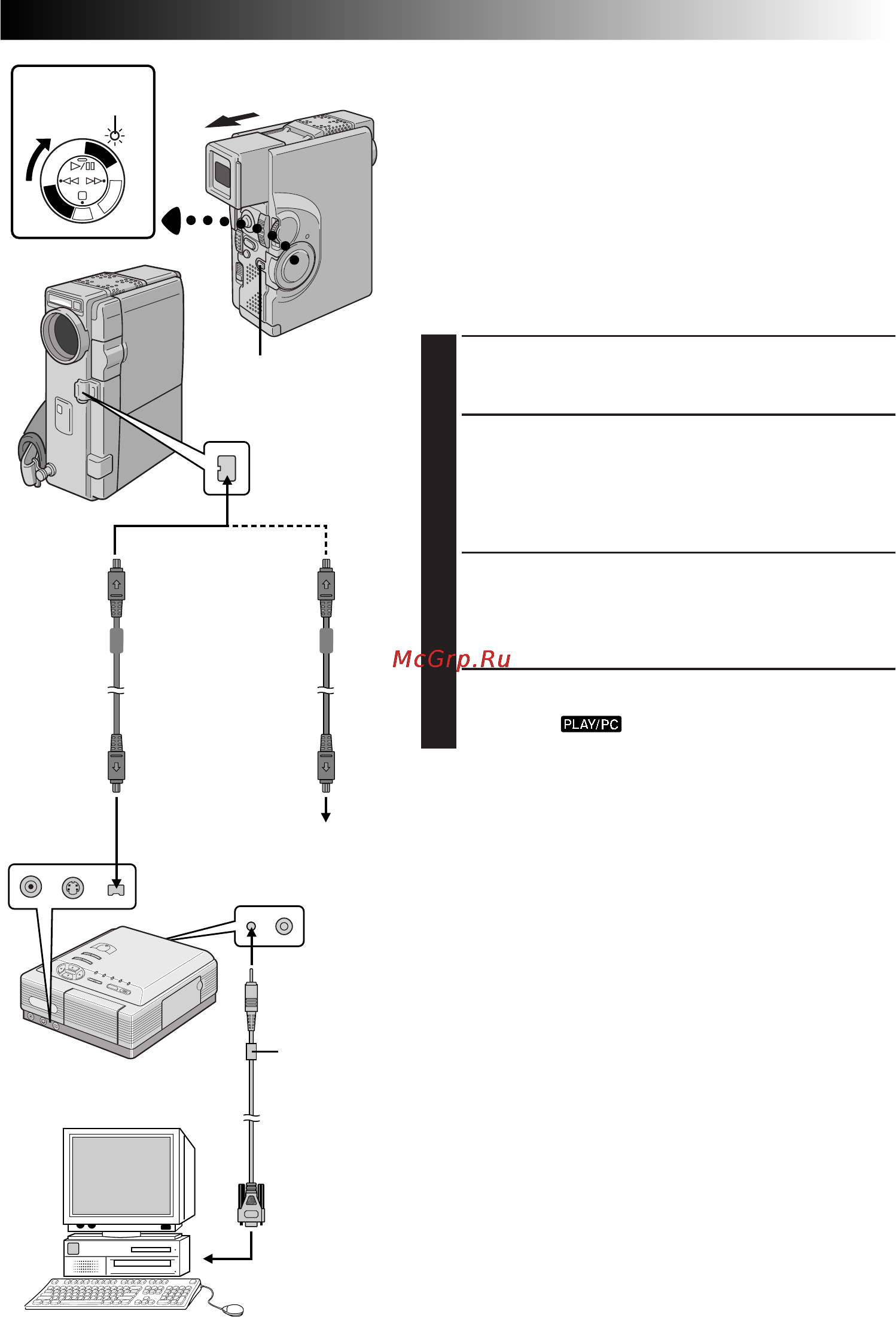

Подключение к видеоаппаратуре,
снабженной разъемом DV
Подключив видеокамеру к цифровому принтеру GV-DT3
(не входит в комплект поставки видеокамеры), можно
распечатывать изображения или переносить
извлеченные изображения из цифрового принтера в
персональный компьютер. Также возможно копирование
записанных сцен с видеокамеры на другом
видеоустройстве, снабженном разъемом DV. Эта функция
называется цифровой перезаписью (Z стр. 75), она
позволяет переписывать изображение и звук
практически без искажений.
1
УБЕДИТЕСЬ В ТОМ, ЧТО ПИТАНИЕ
ВЫКЛЮЧЕНО
Проверьте, что выключены все видеоустройства.
2
ПОДКЛЮЧИТЕ ВИДЕОКАМЕРУ К ПРИНТЕРУ
ИЛИ К ВИДЕОУСТРОЙСТВУ, СНАБЖЕННОМУ
ВХОДНЫМ РАЗЪЕМОМ DV
Соедините видеокамеру с нужным вам
видеоустройством с помощью кабеля DV, как
показано на рисунке.
3
ПОДКЛЮЧИТЕ ПРИНТЕР К ПК (ЕСЛИ В
ЭТОМ ЕСТЬ НЕОБХОДИМОСТЬ)
Подключите соединительный кабель PC (входит в
комплект поставки видеокамеры) к разъему для
подключения ПК принтера и к разъему ПК RS-232C
4
ВКЛЮЧИТЕ ПИТАНИЕ
Установите переключатель питания видеокамеры в
положение “
” нажав при этом кнопку
фиксатора, и включите другие устройства.
ПРИМЕЧАНИЯ:
● Рекомендуется использовать в качестве источника
питания вместо аккумуляторной батареи сетевой
адаптер/зарядное устройство (
Z
стр. 9).
● При использовании видеокамеры для перезаписи
применяйте ее в качестве воспроизводящего устройства.
Разъем DV видеокамеры предназначен только для вывода
сигнала.
● При выполнении воспроизведения моментальных
снимков, замедленного воспроизведения, перемотки
назад, ускоренной перемотки вперед видеокамера
должна быть подсоединена к видеоустройству через
разъем DV; изображение будет воспроизводиться с
эффектом схожим с эффектом цветной мозаики или оно
станет черным.
● См. также соответствующие руководства для
подключенных устройств.
● Кабель DV должен быть снабжен фильтром с
сердечником.
Цифровой принтер
Ко входному
разъему
DV IN
Персональный
компьютер (ПК)
К RS-232C
К выходному разъему
DV OUT
К разъему DV
Соединительный
кабель PC
(входит в
комплект
видеокамеры)
К разъему ПК
Фильтр с
сердечником
Переключатель питания
Кнопка фиксатора
Индикаторная
лампа питания
