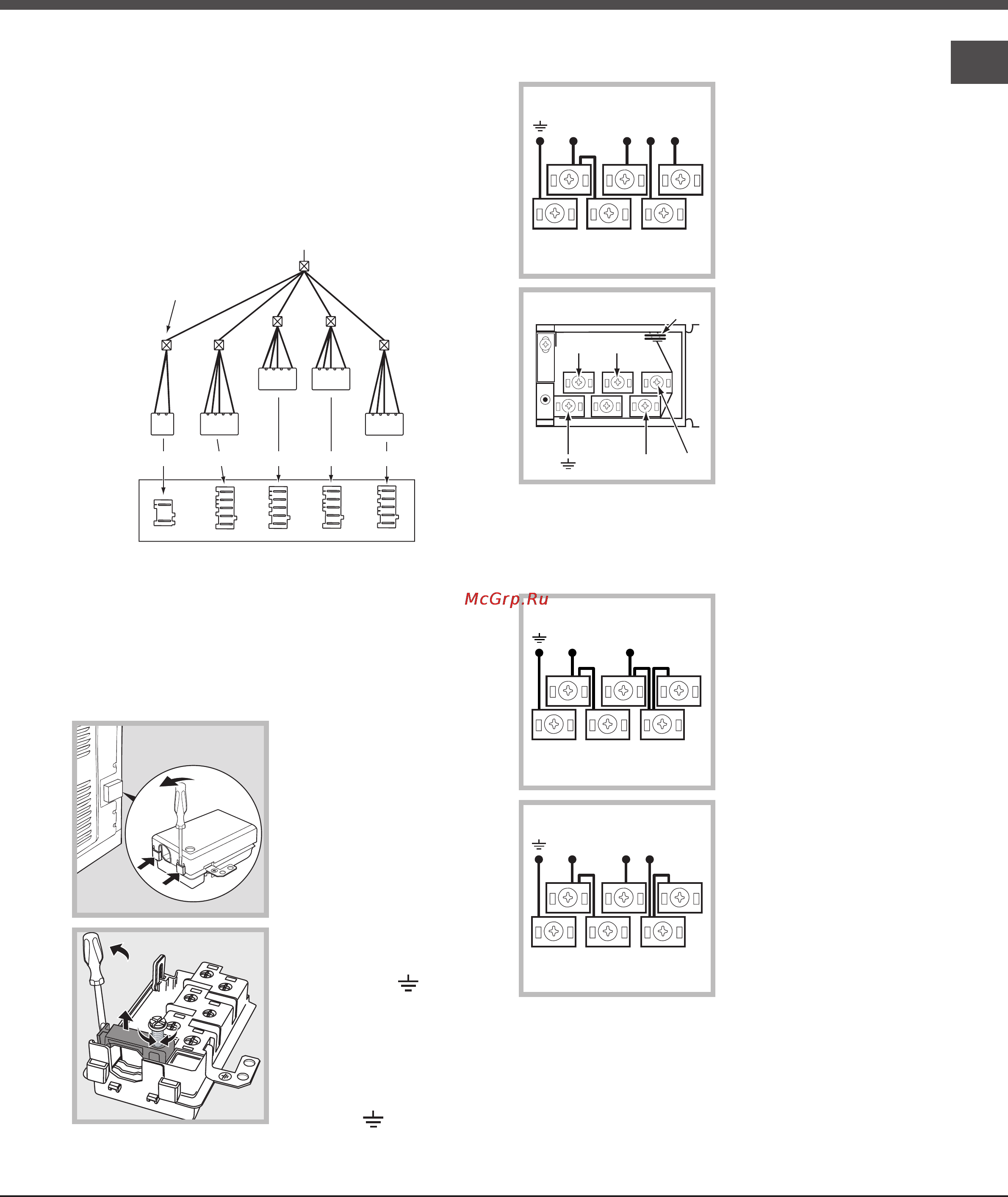

RS
Электрическое подсоединение
Электрическое подсоединение изделия
выполняеться с кухонной плитой, расчитанной на
переменный ток, с напряжением и частотой,
указанными на паспортной табличке (см. следующую
страницу).
Варочная панель соединяется с кухонной плитой
при помощи специального разъема.
bqŠpnemm`“
b`pn)m`“ o`mek|
bqŠpnemm{i drunbni xj`t
aek{i jp`qm{i fekŠ{iqhmhi gekem{i
h2“ 2%*% "
…*%2%!/. % .
Установите на место защитную металлическую
заглушку после электрического подключения
варочной панели. В случае демонтажа варочной
панели необходимо установить на свое место
красную заглушку на красный разъем.
Подсоединение сетевого шнура
1. Откройте зажимную
коробку, нажав при
помощи отвертки на
выступы с боков
крышки: потяните и
откройте крышку (см.
рисунок).
2. Отвинтите винт
кабельного сальника и
выньте его, поддев
отверткой (см. схему).
3. Отвинтите винты
контактов L-N-
и
затем прикрепите
провода под
головками винтов,
соблюдая цветовую
маркировку Синий (N)
Коричневый (L) Желто-
зеленый (
).
Зажимная коробка расчитана на трехфазное
электропитание 400 В (см. рисунки ниже).
400В 3N~H05RR-F
5x2.5 CEI-UNEL 35363
Если электропроводка имеет другие
характеристики (см. рисунки ниже), для
электрического подсоединения используйте
соединительные перемычки, расположенные
внутри коробки Р.
230В ~H05RR-F 3x4
CEI-UNEL 35363
400В 2N~H05RR-F 4x4
CEI-UNEL 35363
3. Закрепите сетевой шнур в специальном
кабельном сальнике.
4. Закройте крышку зажимной коробки.
N
L2
L1
L3
P
NL
1
3
2
4
5
NL1L2
1
3
2
4
5
NL1L3L2
1
3
2
4
5
