![Теплодар Метеор 150 [8/24] Монтаж дымохода](/img/pdf.png)
Теплодар Метеор 150 [8/24] Монтаж дымохода
![Теплодар Метеор 150 [8/24] Монтаж дымохода](/views2/1199122/page8/bg8.png)
Содержание
- Страница 1 1
- О компании 2
- Страница 2 2
- Теплолар 2
- Оглавление 3
- Одобряют теплодар 3
- Страница 3 3
- Введение 4
- Одобряют тепаолар 4
- Страница 4 4
- Конструкция отопительной печи метеор 150 5
- Конструкция печи 5
- Общая информация 5
- Одобряют 5
- Страница 5 5
- Теплодар 5
- Устройство и принцип действия 5
- Внимание производитель оставляет за собой право вносить 6
- Из топки 2 выполненной в форме скругленного параллелепипеда из конструкционной стали толщиной до 3 мм с коротким топливным каналом и отверстием для присоединения дымохода внутри топки размещена труба принудительной конвекции 6 составляющая систему отбойников пламени в нижней части трубы установлен съемный вентилятор в металлическом корпусе 8 с боков топка закрыта щелевыми конвекторами 5 обеспечивающими эффективный конвекционный прогрев воздуха в верхней части топки размещены чугунные кольца 1 составляющие варочную поверхность внутрь топки помещен чугунный колосник 7 загрузка дров осуществляется через съемную дверцу 3 оснащенную специальным жаропрочным стеклом марки 5нотт иовах накопление золы осуществляется в ящике зольника 4 конструкция дверки и ящика зольника обеспечивают режим длительного горения при подаче вторичного воздуха в топку при герметичном закрытии дверки и ящика зольника происходит поступление ограниченного количества воздуха через калиброванное отверстие необходимое для 6
- Конструкция печи представлена на рисунке 1 печи серии метеор состоят 6
- Любители тепл 6
- Незначительные изменения в конструкцию печи не ухудшающие ее потребительские качества 6
- Одобряют 6
- Страница 6 6
- Таблица 1 6
- Теплодар 6
- Технические характеристики 6
- Выбор печи 7
- Монтаж печи и дымохода 7
- Одобряют 7
- Страница 7 7
- Теплодар 7
- Требования безопасности 7
- Монтаж дымохода 8
- Одобряют тепadaар 8
- Страница 8 8
- Любители тепл 9
- Одобряют 9
- Рекомендуемая схема установки печи рис 2 9
- Страница 9 9
- Тепаолар 9
- Одобряют теплодар 10
- Страница 10 10
- Эксплуатация печи ввод в эксплуатацию 10
- Одобряют 11
- Страница 11 11
- Теплодар 11
- Одобряют г тепаолар 12
- Режимы эксплуатации__________________________ 12
- Страница 12 12
- Возможные неисправности и их устранение 13
- Одобряют 13
- Страница 13 13
- Теплодар 13
- Гарантийные обязательства 14
- Одобряют теплодар 14
- Страница 14 14
- Транспортировка и хранение 14
- Утилизация 14
- Комплект поставки 15
- Одобряют 15
- Паспорт изделия 15
- Перечень запасных частей и комплектующих поставляемых по отдельному заказу 15
- Страница 15 15
- Теплодар 15
- Одобряют 16
- Свидетельство о монтаже печи и дымохода 16
- Свидетельство о приемке 16
- Свидетельство о продаже 16
- Страница 16 16
- Теплодар 16
- Одобряют 17
- Отметка о гарантийном ремонте___________________ 17
- Страница 17 17
- Теплодар 17
- Город организация география 18
- Обслуживания 18
- Страница 18 18
- Город организация география 19
- Обслуживания 19
- Страница 19 19
- Город организация география 20
- Обслуживания 20
- Страница 20 20
- Город организация география 21
- Обслуживания 21
- Страница 21 21
- Www teplodar ru 22
- Авторизованные сервисные центры асц компании теплодар 22
- Авторизованные сервисные центры компании теплодар уделяют большое 22
- Внимание качеству сервисного обслуживания клиентов и реализуют целый комплекс мероприятий направленных на повышение эффективности и скорости обслуживания в асц можно получить грамотную техническую консультацию по эксплуатации и монтажу оборудования узнать о тонкостях настроек продукции теплодар 22
- Город организация география 22
- Обслуживания 22
- Отличительные особенности сервисных центров теплодар индивидуальный подход к каждому клиенту высокий уровень обслуживания оперативное решение задач 22
- Постоянно пополняется адреса уточняйте на сайте 22
- Предлагают своим клиентам комплекс услуг проектирование монтаж и 22
- Сервисное обслуживание продукции теплодар гарантийное и постгарантийное специалисты асц прошли обучение по монтажу и техническому обслуживанию продукции компании теплодар что подтверждается фирменным сертификатом 22
- Список авторизованных сервисных 22
- Страница 22 22
- Центров компании теплодар 22
- Страница 23 23
- Ооо пкф теплодар 630027 россия г новосибирск ул б хмельницкого 125 1 тел 8 383 363 04 68 363 79 единый бесплатный номер 8 800 775 0307 www teplodar r 24
- По вопросам качества приобретенной продукции просим обращаться в службу качества компании тел 383 363 04 81 24
- Страница 24 24
Похожие устройства
- Теплодар Метеор 220 Руководство по эксплуатации
- Теплодар Куппер ОК 9 Руководство по эксплуатации
- Теплодар Куппер ОК 15 Руководство по эксплуатации
- Теплодар Куппер ОК 20 Руководство по эксплуатации
- Теплодар Куппер ОК 30 Руководство по эксплуатации
- Теплодар Куппер ОВК 10 Руководство по эксплуатации
- Теплодар Куппер ОВК 18 Руководство по эксплуатации
- Теплодар Уют 10 Руководство по эксплуатации
- Теплодар Куппер ПРО 22 Руководство по эксплуатации
- Теплодар Куппер ПРО 28 Руководство по эксплуатации
- Теплодар Куппер ПРО 36 Руководство по эксплуатации
- Теплодар Куппер ПРО 42 Руководство по эксплуатации
- Теплодар Куппер КАРБО 18 Руководство по эксплуатации
- Теплодар Куппер Практик 14 Руководство по эксплуатации
- Moxa DA-685-LX Инструкция по эксплуатации
- Moxa DA-685-LX Руководство по подключению
- Moxa DA-685-LX Технические характеристики
- Moxa DA-685-LX Руководство по аппаратной части
- Moxa DA-685-XPE Инструкция по эксплуатации
- Moxa DA-685-XPE Руководство по подключению

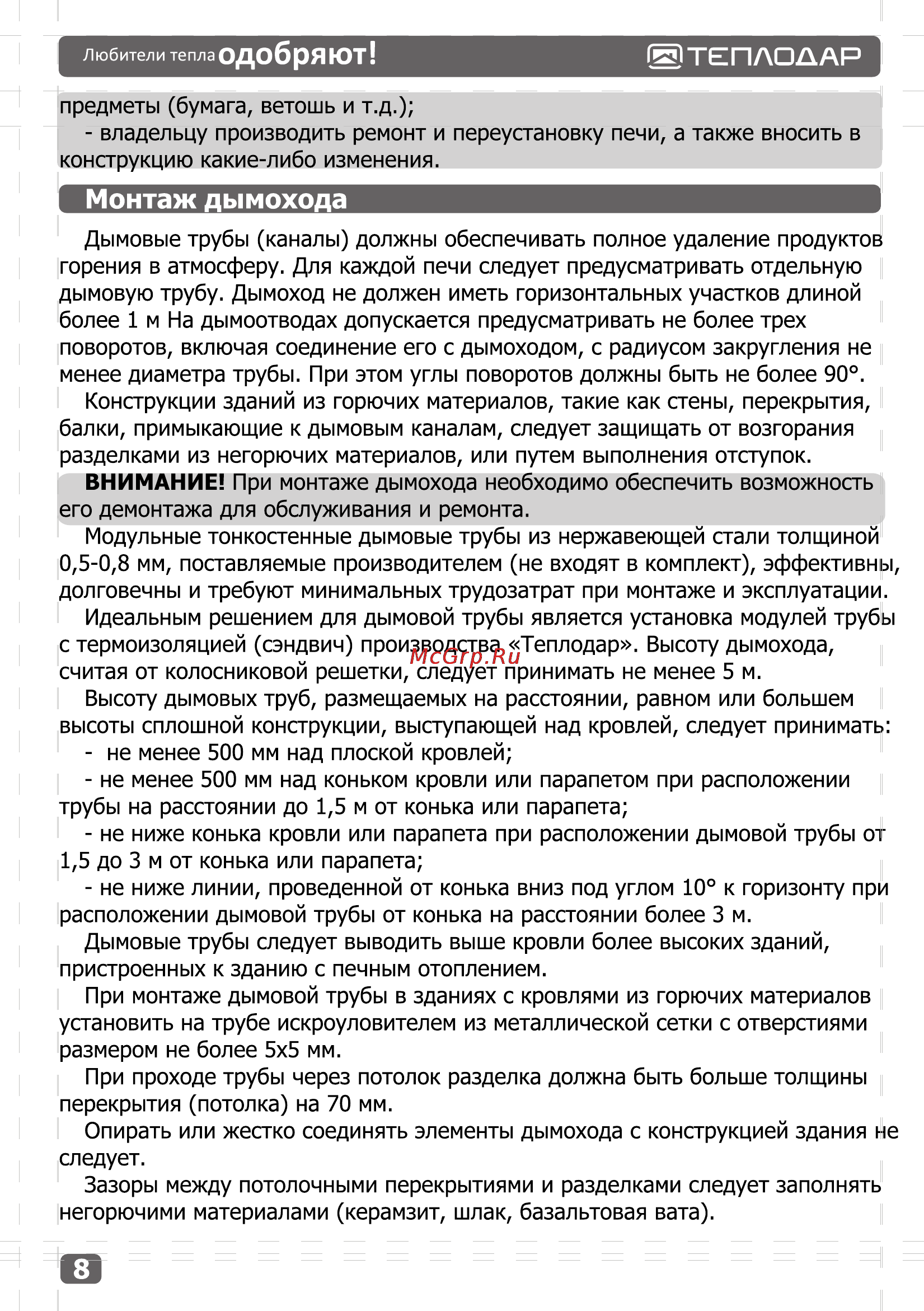

Любители теплаодобряют ТЕПADAАР предметы бумага ветошь и т д владельцу производить ремонт и переустановку печи а также вносить в конструкцию какие либо изменения Монтаж дымохода Дымовые трубы каналы должны обеспечивать полное удаление продуктов горения в атмосферу Для каждой печи следует предусматривать отдельную дымовую трубу Дымоход не должен иметь горизонтальных участков длиной более 1 м На дымоотводах допускается предусматривать не более трех поворотов включая соединение его с дымоходом с радиусом закругления не менее диаметра трубы При этом углы поворотов должны быть не более 90 Конструкции зданий из горючих материалов такие как стены перекрытия балки примыкающие к дымовым каналам следует защищать от возгорания разделками из негорючих материалов или путем выполнения отступок ВНИМАНИЕ При монтаже дымохода необходимо обеспечить возможность его демонтажа для обслуживания и ремонта Модульные тонкостенные дымовые трубы из нержавеющей стали толщиной 0 5 0 8 мм поставляемые производителем не входят в комплект эффективны долговечны и требуют минимальных трудозатрат при монтаже и эксплуатации Идеальным решением для дымовой трубы является установка модулей трубы с термоизоляцией сэндвич производства Теплодар Высоту дымохода считая от колосниковой решетки следует принимать не менее 5 м Высоту дымовых труб размещаемых на расстоянии равном или большем высоты сплошной конструкции выступающей над кровлей следует принимать не менее 500 мм над плоской кровлей не менее 500 мм над коньком кровли или парапетом при расположении трубы на расстоянии до 1 5 м от конька или парапета не ниже конька кровли или парапета при расположении дымовой трубы от 1 5 до 3 м от конька или парапета не ниже линии проведенной от конька вниз под углом 10 к горизонту при расположении дымовой трубы от конька на расстоянии более 3 м Дымовые трубы следует выводить выше кровли более высоких зданий пристроенных к зданию с печным отоплением При монтаже дымовой трубы в зданиях с кровлями из горючих материалов установить на трубе искроуловителем из металлической сетки с отверстиями размером не более 5x5 мм При проходе трубы через потолок разделка должна быть больше толщины перекрытия потолка на 70 мм Опирать или жестко соединять элементы дымохода с конструкцией здания не следует Зазоры между потолочными перекрытиями и разделками следует заполнять негорючими материалами керамзит шлак базальтовая вата О
