ВНИМАНИЕ! Детали установленные на резьбовые штуцеры на

заводе не уплотнены.

Дверцы зольная [27], топочная [21], прочистная [19] имеют

коробчатую конструкцию заполненную базальтовым картоном. По

периметру в них вложен кремнезёмный шнур, обеспечивающий

герметичное закрывание топки.

Дверца зольная оснащена качающейся створкой подачи

первичного воздуха [26] с регулировочным винтом [24]. Створка

расположена в верхней части двери.

Дверка топочная оснащена защитным экраном [20] и створкой

подачи вторичного воздуха [22], которая размещена в нижней части

дверки.

Дверка прочистная не имеет створки и экрана. На её лицевой

поверхности размещён фирменный шильд [2].

Водотрубный колосник [25], состоящий из пяти труб

расположенных наклонно вдоль котла по которым циркулирует

теплоноситель, обеспечивает дополнительный теплосъём от горящих

углей.

Внутри топочного канала имеется чугунная створка котла [23],

защищающая от просыпания горящего жара при открывании дверцы.

Через отверстия, имеющиеся в ней, можно осуществлять шуровку угля.

Зольный ящик [28], расположенный под колосником, имеет объём

достаточный для хранения золы образующейся в течение длительной

работы котла.

Болт заземления М6 [12] располагается на задней ножке.

С левой стороны на панель облицовки смонтирован технический

шильд [10], на котором нанесена информация: тип котла, заводской

номер, дата выпуска, технические характеристики, контактные данные

производителя.

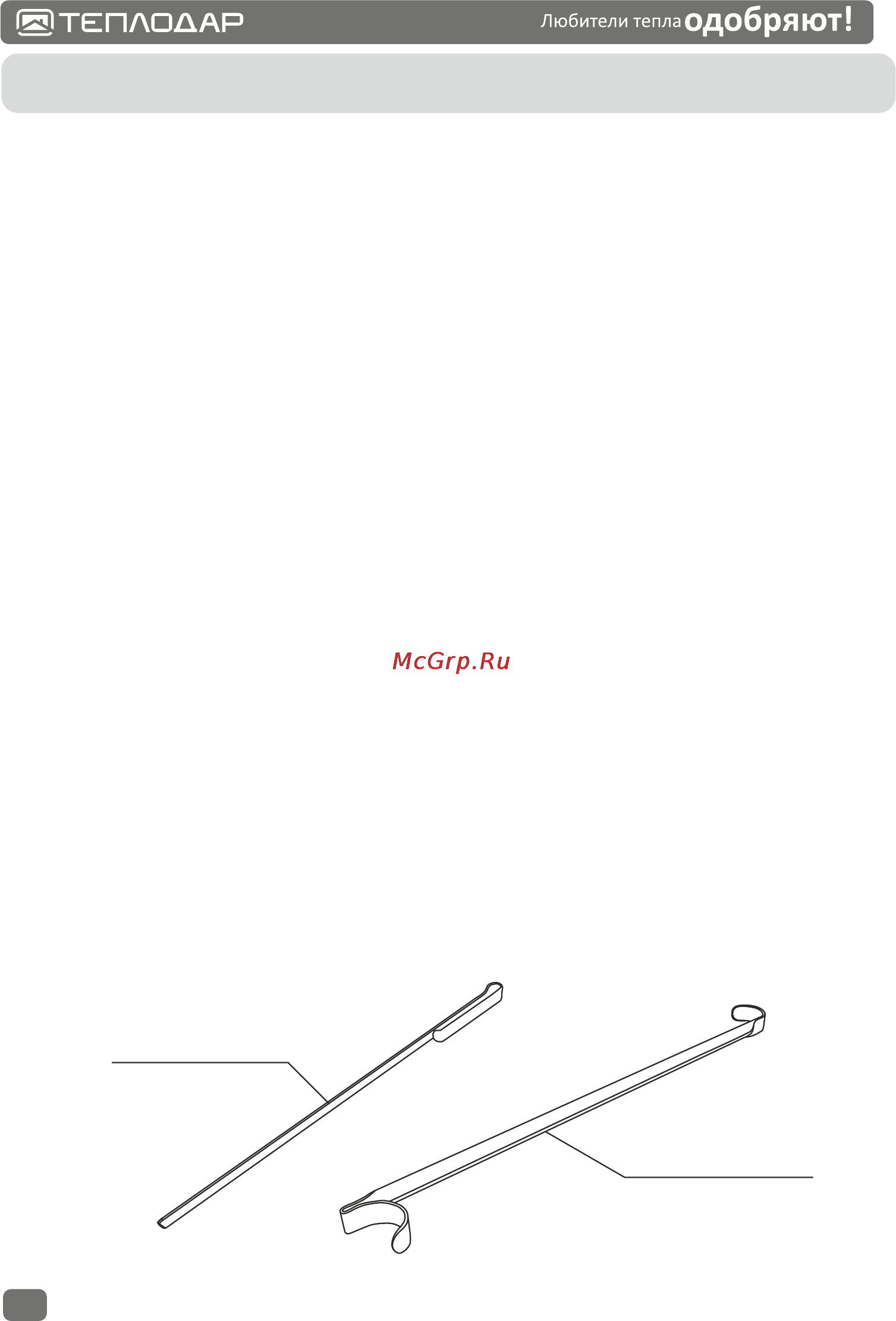

Котлы комплектуются шибером поворотным [9], термометром [6],

шуровкой и кочергой (Рис.5).

Рис. 5

Шуровка

Кочерга ПРО
