Теплодар Куппер ПРО 42 [15/40] Дополнительное оборудование
![Теплодар Куппер ПРО 42 [15/40] Дополнительное оборудование](/views2/1199131/page15/bgf.png)
13

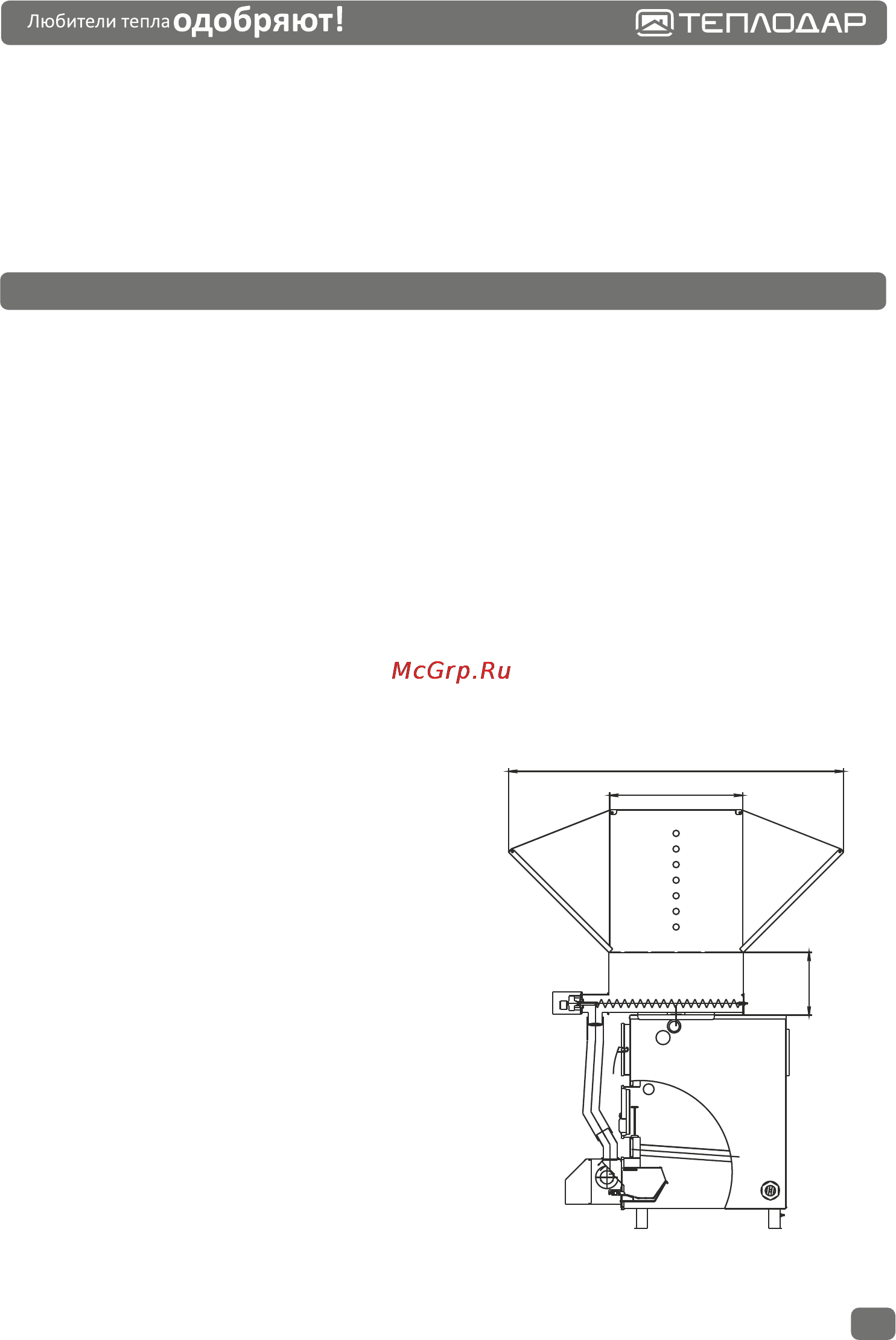

Рис. 6. Установка пеллетной горелки на котел.
Загрузка твёрдого топлива в котел и удаление золы и шлака
осуществляется вручную.
Дополнительно котел может быть переведён, без изменения
конструкции, на пеллетное или газообразное топливо. Для этого на котёл
устанавливается пеллетная или газовая горелка соответствующей
мощности. Требования к этим видам топлива подробно описаны в
руководстве по эксплуатации на соответствующие типы горелок.
1504
596
282
Дополнительное оборудование
Для работы на пеллетном топливе рекомендуем использовать
пеллетную горелку АПГ-25/ АПГ-26 (КУППЕР ПРО 22, 28), АПГ-42
(КУППЕР ПРО 36, 42) производства «Теплодар». Горелочное устройство
монтируется на место зольной дверки (Рис.6).
Бункер пеллетной горелки с дозирующим устройством
монтируется на поверхности крышки облицовки котла.
Установка пеллетной горелки с бункером производится в
соответствии с прилагаемым к ним руководством по эксплуатации.
Для работы на природном газе вместо дверцы зольника
устанавливается котловая автоматическая газовая горелка
производства «Теплодар».
Установка газовой горелки производится в соответствии с
прилагаемым к ней руководством по эксплуатации.
На котле предусмотрена уста-
новка регулятора тяги с присоеди-
нительной резьбой G3/4''.
Для подключения к системе
дымоотведения рекомендуется
использовать дымоходы производст-
ва компании «Теплодар» (под-
робнее ― в разделе «Монтаж котла и
дымохода»).
Для управления блоком ТЭН
выпускаются блоки управления двух
типов: на основе термостата с
капиллярным термосифоном или на
основе программируемого контрол-
лера.
