продолжению горения с заданной интенсивностью, поэтому его следует
периодически удалять — шуровать.
Для этого предусмотрен механизм перемещения колосника.
Шуровка (встряхивание), происходит при ограниченном начальном
повороте рычага перемещения колосника. При этом колосник совершает
вертикальное перемещение со смещением вперёд. Мелкий шлак
просыпется через него в зольник. При возвращении колосника на место
вертикальный уступ, имеющийся на его поверхности переместит
порцию угля из загрузочной шахты в топочную. При полной амплитуде
движения рычага колосник смещается под неподвижный колосник и
опорожнит содержимое топочной шахты в зольник. Опорожнение
производится при необходимости удаления накопившихся крупных
кусков шлака — пека, но не должно происходить случайно при рядовой
топке котла.
Допускается и механическая шуровка угля протыканием слоя угля
через горизонтальный зазор между неподвижным и подвижным
колосниками.
Для некоторых сортов угля возможно образование свода в
загрузочной шахте, препятствующего поступлению угля в топочную
шахту. Свод допускается обрушить при помощи скребка через
загрузочный люк.

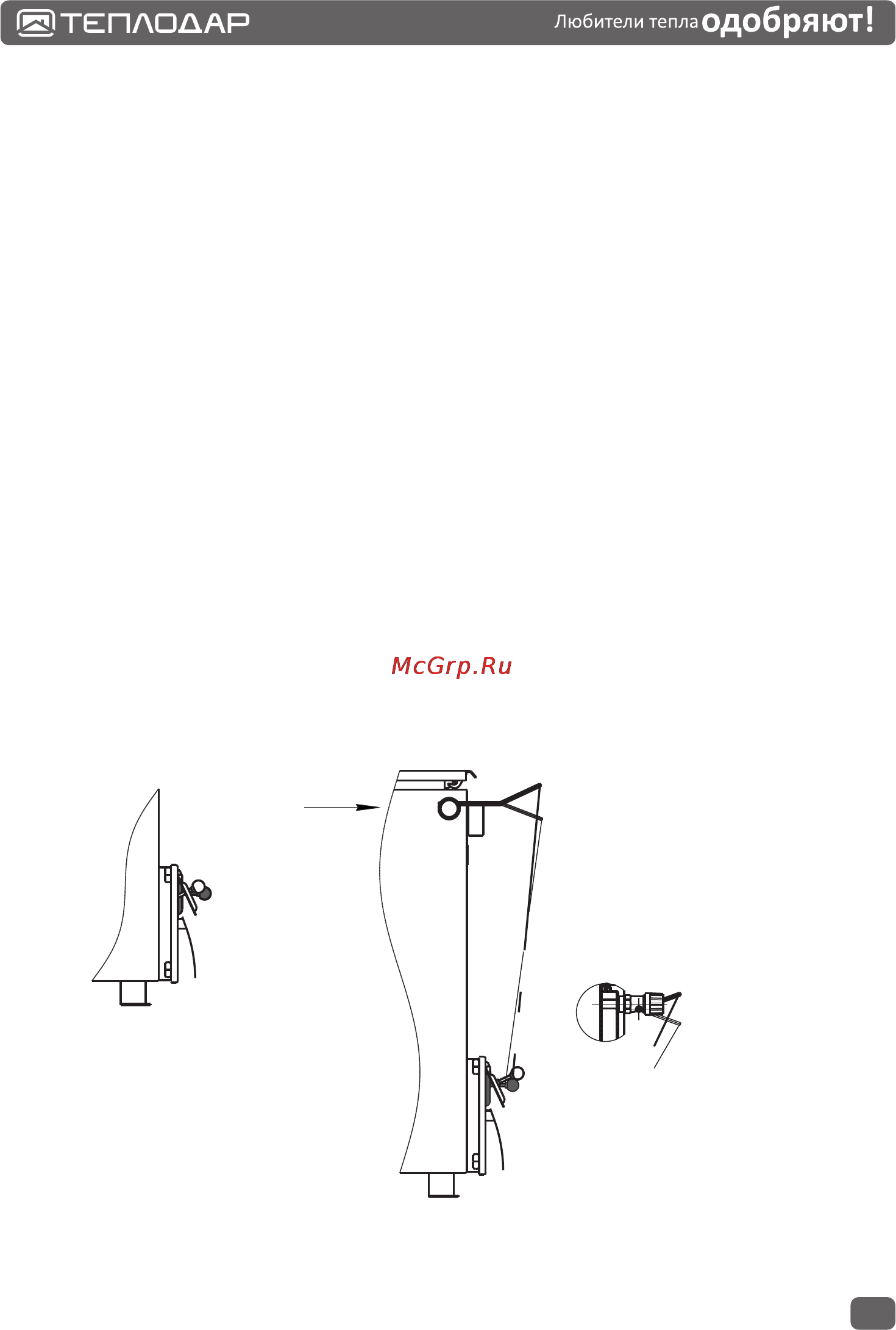

Рис.8 - Регулировка подачи воздуха
а) при помощи винта;
б) при помощи регулятора горения.
а)
б)
А
А
