Bronze Gym R1000 PRO [10/36] Шаг 13

Шаг12

a. Закрепите заглушку (30x60мм)(37) на

спинке сиденья (6);

b. 4 фиксирующие шайбы 4 (M8) (90) и 4

болта (M8xp1.25x20мм) (102)

закреплены на задней стороне спинки

(6);

c. Ослабьте 4 фиксирующие шайбы (M8)

(90) и 4 болта (M8xp1.25x20мм) (102)

на спинке (6);

d. Следуя указаниям на рисунке справа,

закрепите спинку сиденья (6) на опоре

(52), используя 4 фиксирующие шайбы

(M8) (90) и 4 болта (M8xp1.25x20мм)

(102).

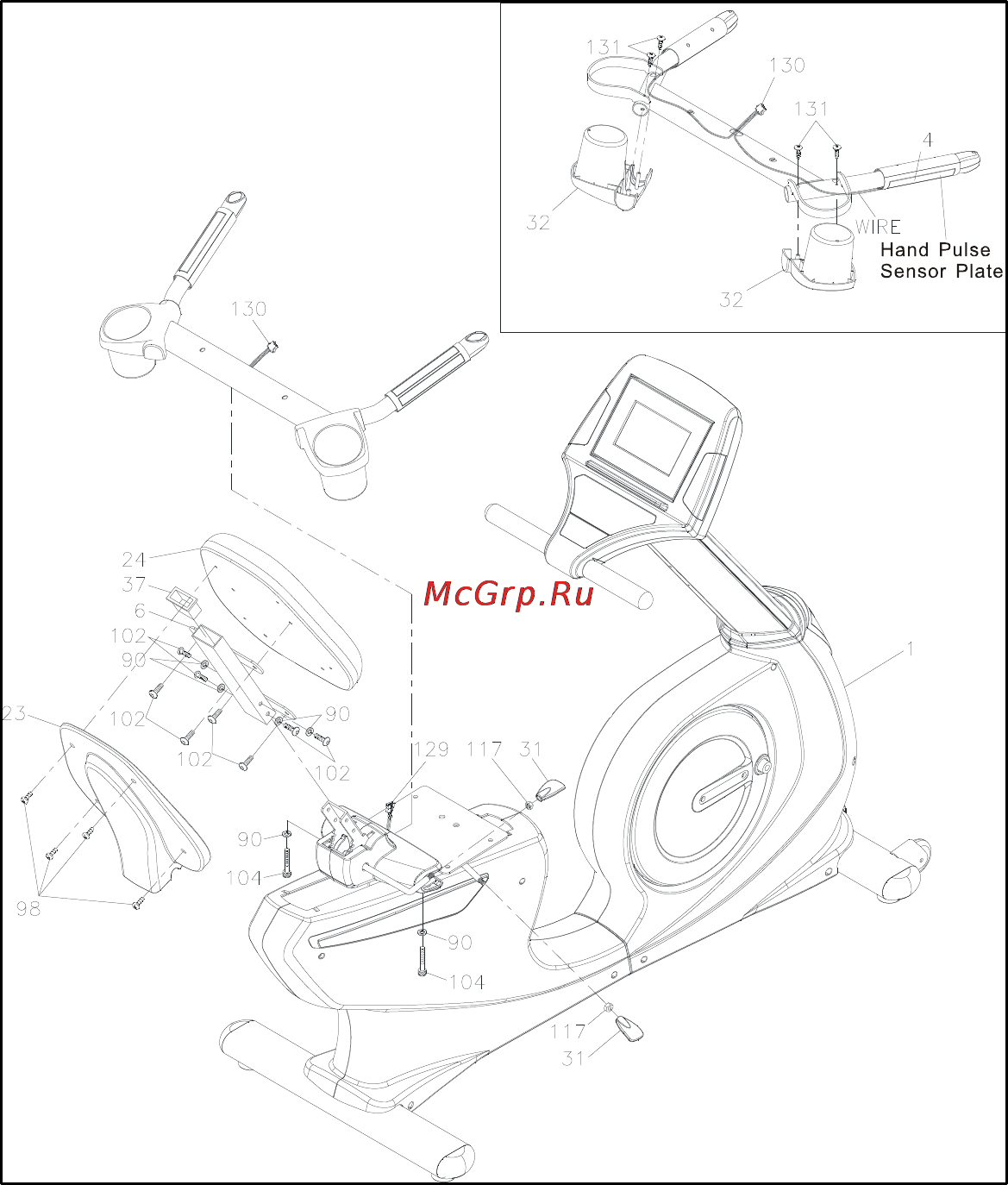

Шаг 13

a. Снимите 4 болта (M8xp1.25x20мм) (102), закрепленные на задней части спинки(24);

b. Закрепите спинку сиденья (24) на опоре (6), используя болты (M8xp1.25x20vv) (102). Закрепите заднюю

крышку спинки (23) на спинке (24) и зафиксируйте болтами (M6×p1.0×15мм) (98);

Шаг 14

Закрепите 2 регулировочные ручки (57) на регуляторе положения сиденья. Болты и гайки (M8) (117)

закреплены на регуляторе положения сиденья.

Шаг 15

Закрепите держатель (32) на поручне сиденья (4), используя 4 винта (M4x10мм) (131).

Примечание: Будьте аккуратны, не повредите провод пульсомера №4 (130) во время крепления винтов (131).

Шаг 16

Следуя указаниям на рисунке, закрепите поручень сиденья (4) на основной раме (1) и зафиксируйте шайбами

(M8) (90) и болтами (M8xp1.25x50мм) (104).

Шаг 17

Соедините провод пульсомера №4 (130) с проводом № 3 (129).
