Bronze Gym R1000 PRO [7/36] Сборка тренажера

СБОРКА ТРЕНАЖЕРА

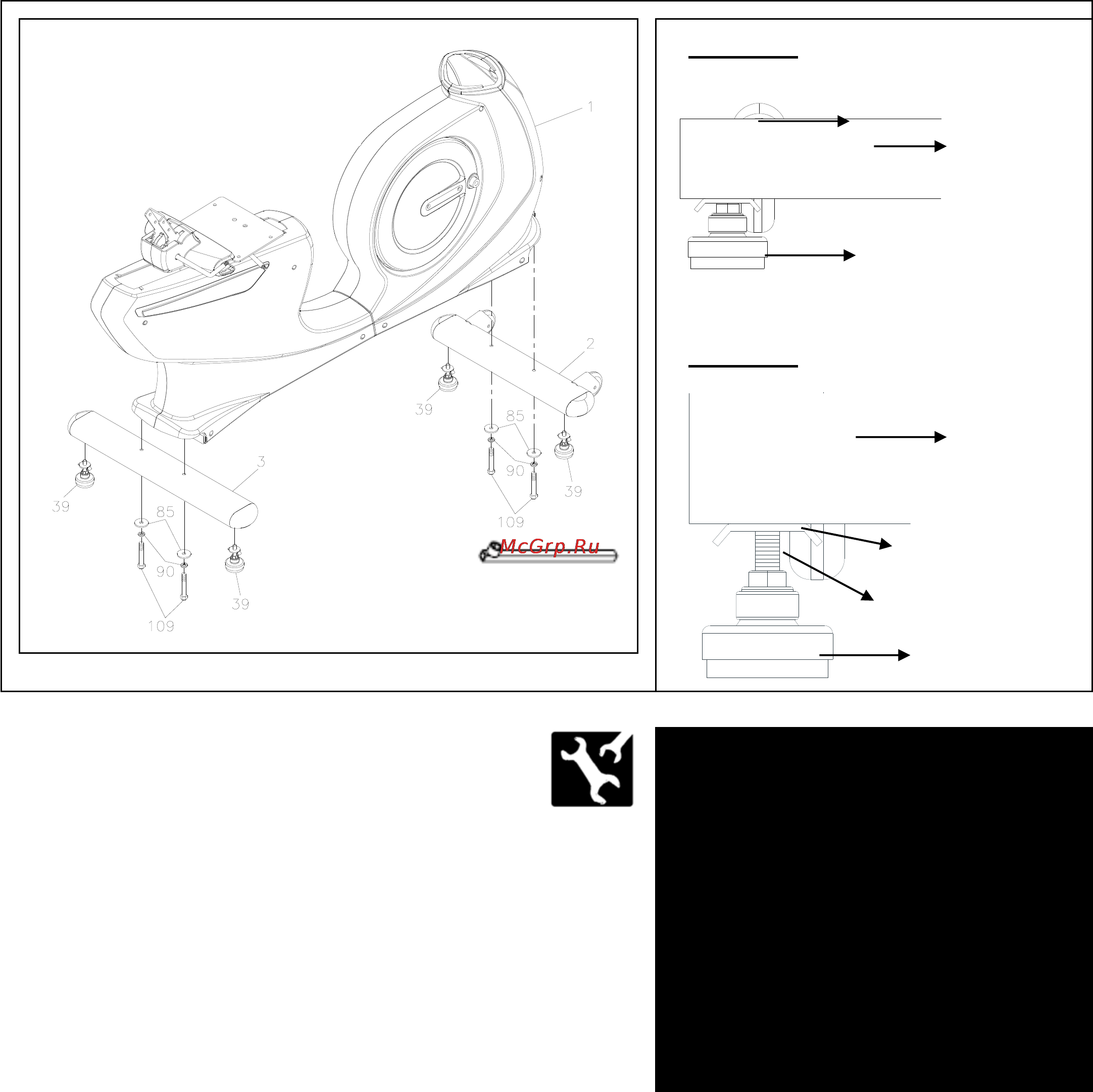

Шаг 1

a. Зафиксируйте регулировочные ножки

(39) на передней (2) и задней (3) опорах;

b. Убедитесь, что ножки (39) надежно

закреплены на опорах (2, 3) для этого используйте рисунки

№1 и 2.

Шаг 2

a. Закрепите переднюю (2) и заднюю (3) опоры не

основной раме (1), используя шайбы (8x38x2.0t)(85),

фиксирующие шайбы (M8)(90) болты (M8xp1.25x65мм)(109);

b. Если тренажер стоит неустойчиво необходимо выровнять положение ножек (39).

Рисунок 1

Рисунок 2

Регулировочная

пластина

Опора

Регулировочная

ножка (39)

ВЫРАВНИВАНИЕ ТРЕНАЖЕРА:

После установки тренажера

необходимо убедиться в его

устойчивости. Если оборудование

стоит неустойчиво, необходимо

отрегулировать положение ножек.

Ослабьте ножки (39) , затем

отрегулируйте их. Надежно

закрепите регулировочную

пластину на опоре (Рис.2).

Винтовая линия

Опора

Регулировочная пластина

Регулировочная

ножка (39)
