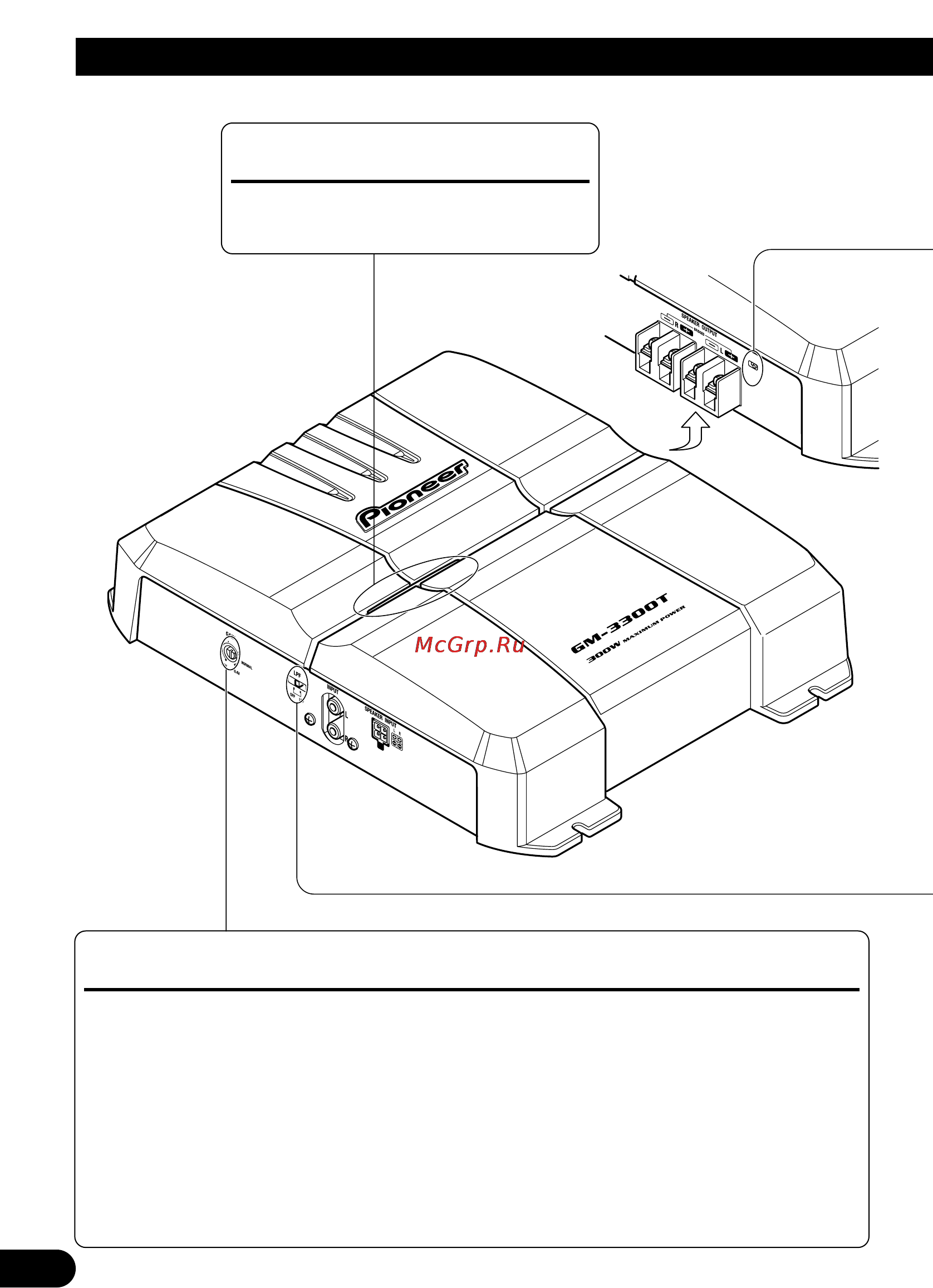

Einstellen dieses Geräts
Verstärkungsregelung
Wenn die Lautstärke zu schwach ist, selbst wenn der Lautstärkeregler der zusammen mit
diesem Leistungsverstärker verwendeten Auto-Stereo-Anlage aufgedreht wird, drehen Sie
den Verstärkungsregler an der Frontseite des Leistungsverstärkers im Uhrzeigersinn. Falls
Klangverzerrungen auftreten, wenn die Lautstärke aufgedreht wird, drehen Sie den
Verstärkungsregler im Gegenuhrzeigersinn.
• Bei Gebrauch mit einer mit RCA ausgestatteten Auto-Stereoanlage (Standard-Ausgang 500 mV) auf
die Position NORMAL einstellen. Bei Gebrauch mit einer mit RCA ausgestatteten Pioneer-Auto-
Stereoanlage mit einem maximalen Ausgang von 4 V oder mehr den Pegel dem Auto-Stereoanlagen-
Ausgangspegel anpassen.
• Falls bei Gebrauch der Lautsprecher-Eingangsbuchsen zu starke Störungen auftreten, den
Verstärkungsregler im Gegenuhrzeigersinn drehen.
Stromanzeige
Die Stromanzeige leuchtet auf, wenn die
Stromversorgung eingeschaltet wird.
