РУ37
ВОСПРОИЗВЕДЕНИЕ
Переключатель питания
Кабель DV
(не входит в
комплект
поставки)
Видеоустройство,
снабженное входным
разъемом DV
Цифровой принтер
Ко
входному
разъему
DV IN
Персональный
компьютер (ПК)
К RS-232C
К выходному
разъему
DV OUT
К
разъему
DV
Соединительный
кабель PC
(входит в
комплект )
К разъему ПК
Фильтр с
сердечником

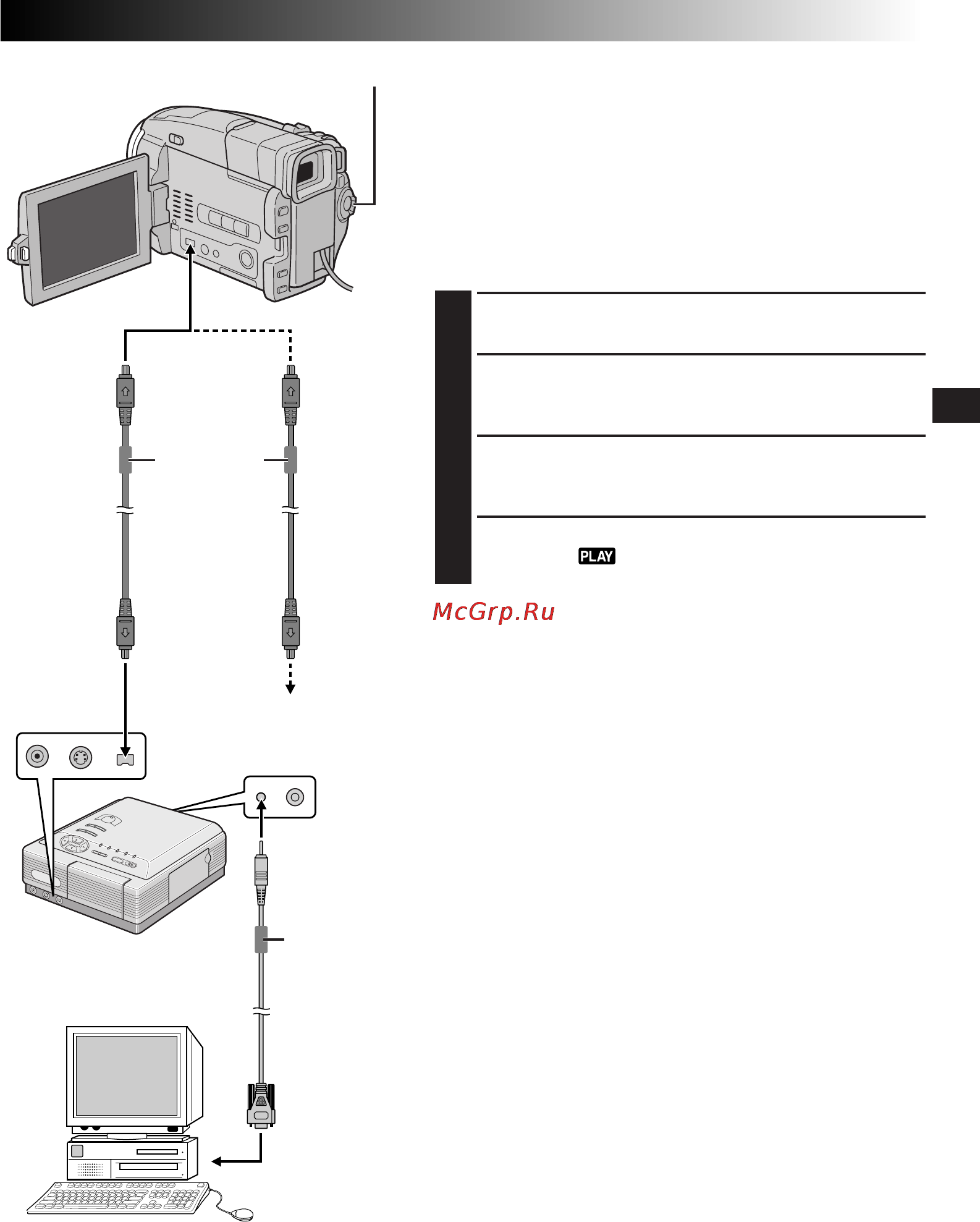

Подключение к видеоаппаратуре,
снабженной разъемом DV
Подключение видеокамеры к цифровому принтеру GV-DT3
(не входит в комплект поставки) позволяет вам
распечатывать изображения или переносить их на ПК.
Также возможно копирование записанных сцен с
видеокамеры на другом видеоустройстве, снабженном
разъемом DV. Эта функция называется цифровой
перезаписью (
Z стр. 39), она позволяет переписывать
изображение и звук практически без искажений.
1
Проверьте, что выключены все видеоустройства.
2
Соедините видеокамеру с нужным вам
видеоустройством с помощью кабеля DV, как показано
на рисунке.
3
В случае необходимости подключите соединительный
кабель ПК к разъему РС (ПК) принтера и к разъему
RS-232C вашего ПК.
4
Установите переключатель питания видеокамеры в
положение “
”, нажав при этом расположенную на
нем кнопку фиксатора, и включите другие устройства.
ПРИМЕЧАНИЯ:
● Рекомендуется использовать в качестве источника
питания вместо аккумуляторной батареи сетевой
адаптер/зарядное устройство (Z стр. 7).
● При использовании видеокамеры для перезаписи
применяйте ее в качестве воспроизводящего устройства.
Разъем DV видеокамеры предназначен только для
вывода сигнала.
● При выполнении воспроизведения моментальных
снимков, замедленного воспроизведения, перемотки
назад, ускоренной перемотки вперед видеокамера
должна быть подсоединена к видеоустройству через
разъем DV; изображение будет воспроизводиться с
эффектом схожим с эффектом цветной мозаики или оно
станет черным.
● Также смотрите руководства по эксплуатации
подключенных устройств.
● При использовании кабелей, конец кабеля, на
котором находится фильтр с сердечником, должен
подключаться к видеокамере. Фильтр с сердечником
снижает помехи (
Z стр. 5).
Фильтр с
сердечником
