Polaris FDS-50V [9/36] Подсоединение к системе водоснабжения

3.1.1. Крепление модели FD-20V:

а) Используя винты-саморезы (4 шт.), прикрепите пластину к стене.

б) Навесьте нагреватель, отрегулируйте крепления пластины и угол винтов, проверьте их

затяжку, убедитесь в том, что нагреватель надежно закреплен.

3.1.2. Крепление модели FDS-50V, FDS-80V, FDS-100V:

а) Установите анкерные болты (2 шт. FDS-50V и 4 шт. для FDS-80V, FDS-100V) с

крюками в просверленные отверстия:

б) Подвесьте водонагреватель за кронштейн корпуса на крюки анкерных болтов.

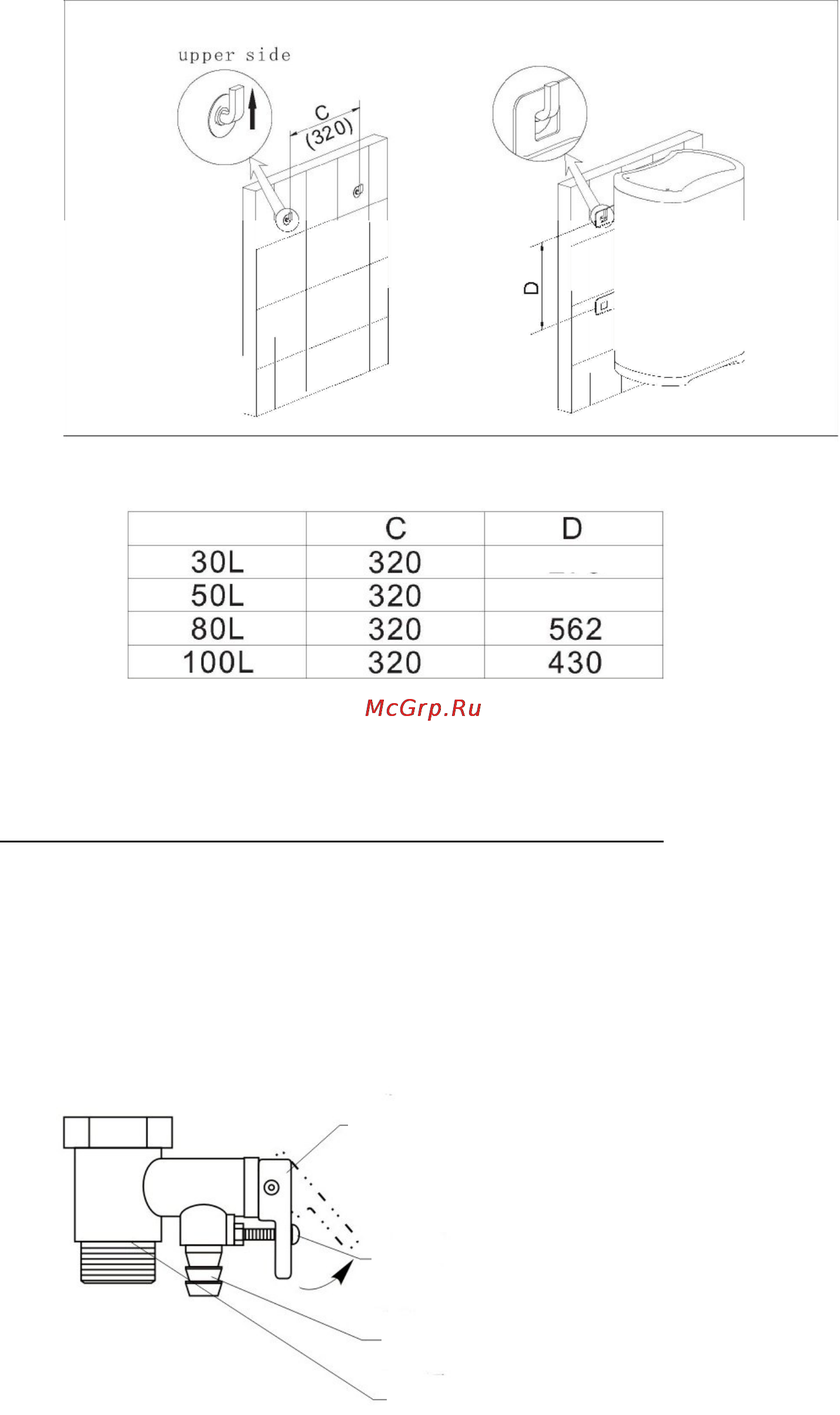

Размеры крепления кронштейна

Внимание! Конструкция стены должна выдерживать двойную массу

водонагревателя, наполненного водой.

3.2 Подсоединение к системе водоснабжения:

1. Подсоединяемые к водонагревателю шланги и соединения должны выдерживать

рабочее давление до 6 бар (0,6 МРа) и температуру до +95°C.

2. При стандартном подсоединении водонагреватель работает под давлением,

определяемым давлением в магистрали.

Подсоединение входной трубы водонагревателя к системе водоснабжения осуществляется

через предохранительный клапан, входящий в комплект поставки.

Кран слива воды

Винт

Отверстие для слива воды

Предохранительный клапан
