UC-7101 Hardware User’s Manual Hardware Connection Description
Installing a Secure Digital (SD) Memory Card
UC-7101
The SD slot is located on the right side of the UC-7101 enclosure. To install an SD card, you must
first remove the protective cover to access the slot, and then plug the SD card directly into the slot.

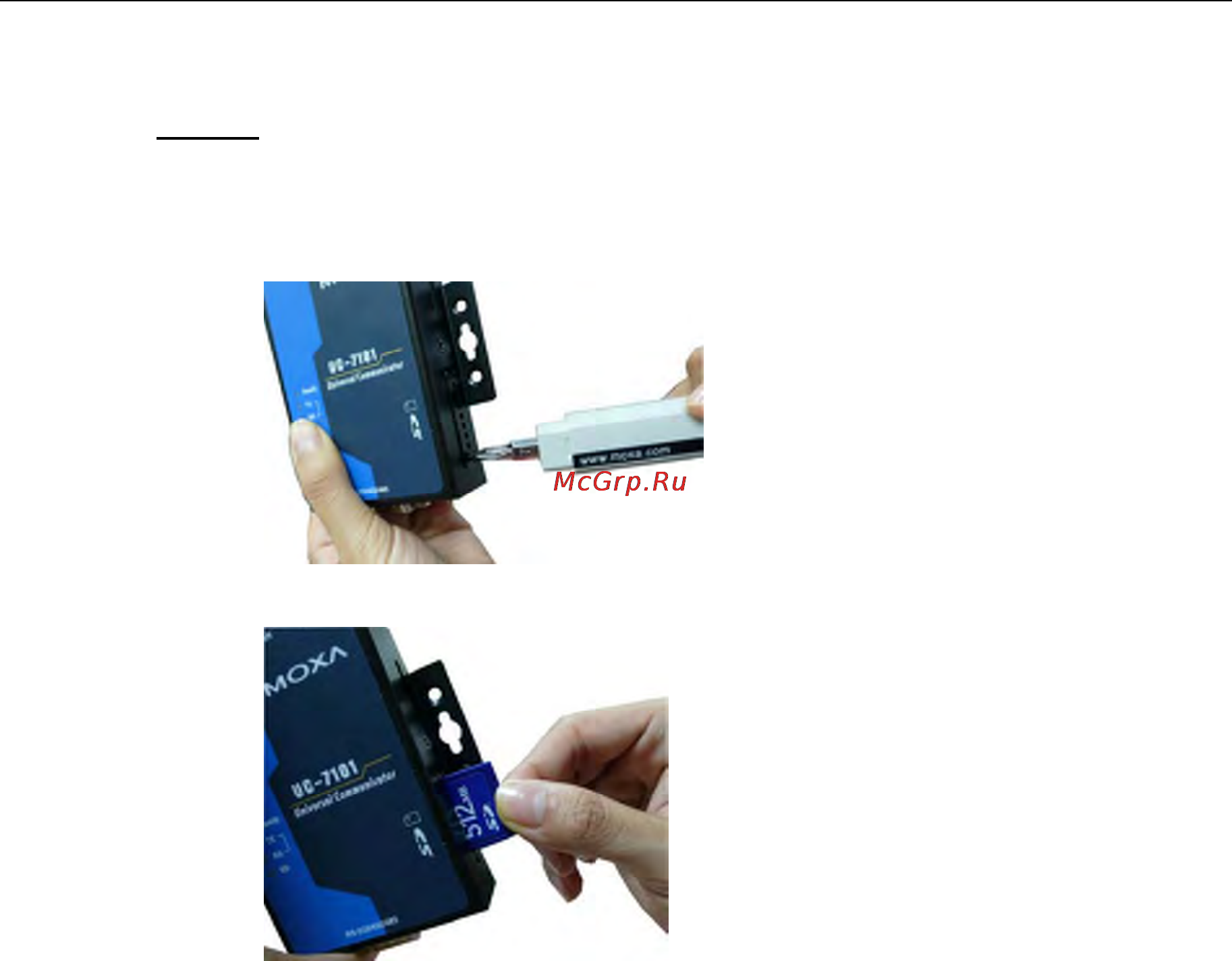

Step 1: Use a screwdriver to remove the screws holding the SD card slot’s outer cover.
Step 2: After removing the cover, insert the SD memory card into the slot.
NOTE: To remove the SD card from the slot, press the SD card in slightly forward with your
finger, and then remove your finger to cause the card to spring out partially. You may now grasp
the top of the card with two fingers and pull it out.
3-5
