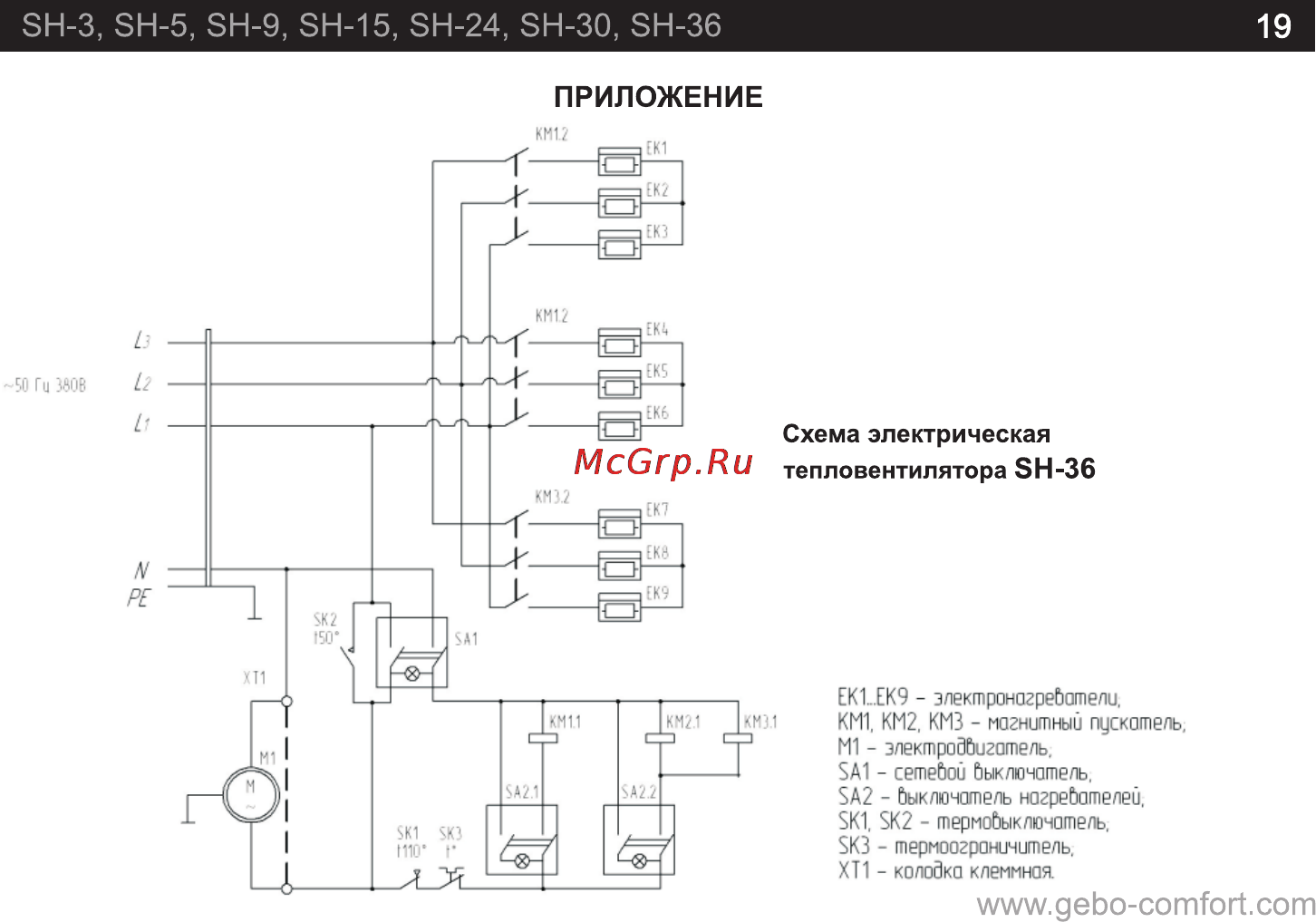

SH 3 SH 5 SH 9 SH 15 SH 24 SH 30 SH 36 19 ПРИЛОЖЕНИЕ Схема электрическая тепловентилятора SH 36 EKL EK9 электронагреватели КМ1 КМ2 КМЗ магнитный пускатель М1 электродвигатель SA1 сетевой выключатель SA2 выключатель нагревателей SK1 SK2 термовыключатель SK3 термоограничитель ХТ1 колобка клеммная www gebo comfort com
