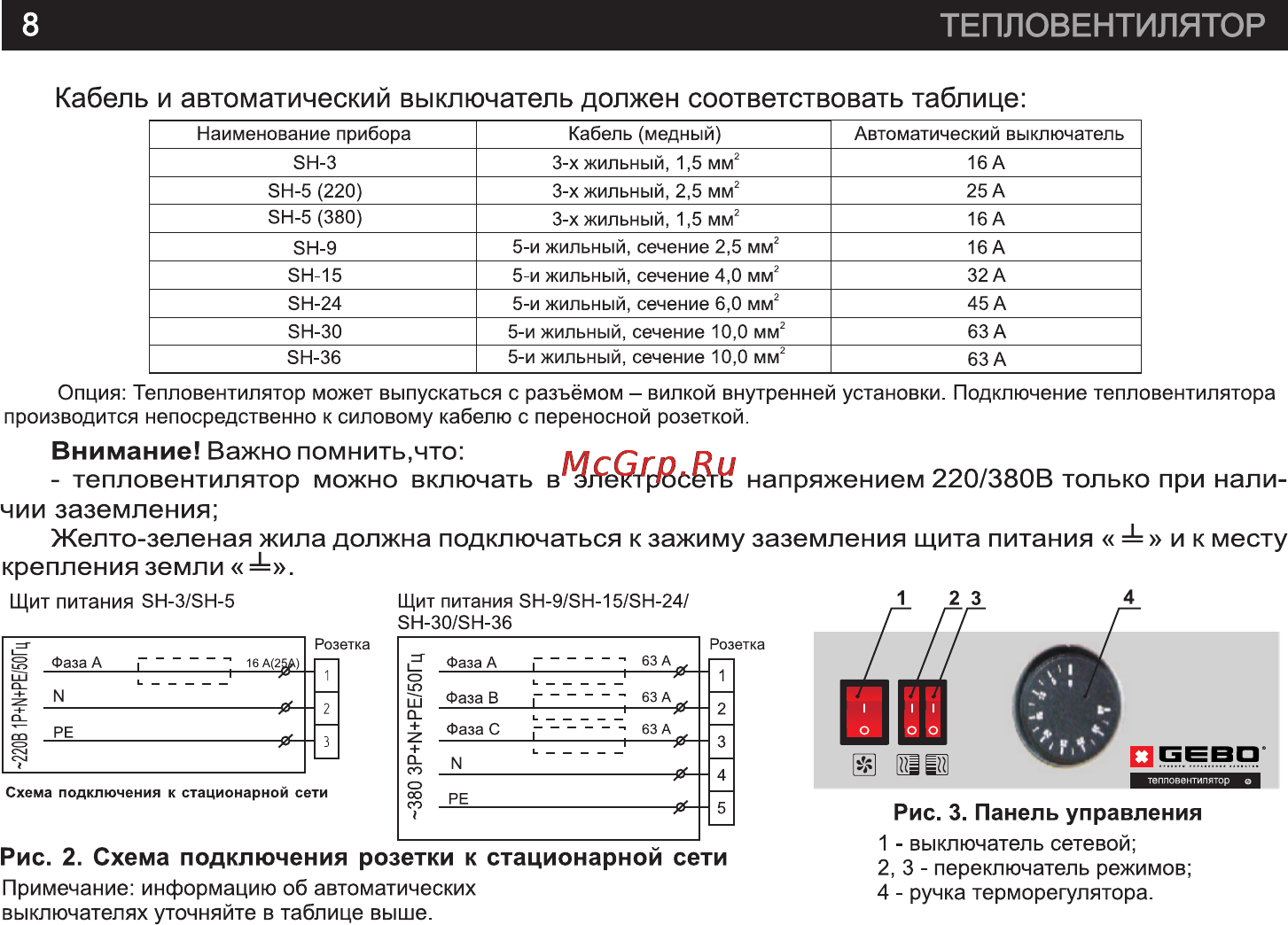

8 ТЕПЛОВЕНТИЛЯТОР Кабель и автоматический выключатель должен соответствовать таблице Наименование прибора Кабель медный Автоматический выключатель ЭН 3 3 х жильный 1 5 мм2 16А ЭН 5 220 3 х жильный 2 5 мм2 25 А 3 х жильный 1 5 мм2 16А ЭН 5 380 ЭН 9 5 и жильный сечение 2 5 мм2 16А ЭН 15 5 и жильный сечение 4 0 мм2 32 А ЭН 24 5 и жильный сечение 6 0 мм2 45 А ЗН ЗО 5 и жильный сечение 10 0 мм2 63 А ЭН Зб 5 и жильный сечение 10 0 мм2 63 А Опция Тепловентилятор может выпускаться с разъёмом вилкой внутренней установки Подключение тепловентилятора производится непосредственно к силовому кабелю с переносной розеткой Внимание Важно помнить что тепловентилятор можно включать в электросеть напряжением 220 380В только при нали чии заземления Желто зеленая жила должна подключаться к зажиму заземления щита питания и к месту крепления земли Щит питания БН З ЭН б Щит питания 8Н 9 8Н 15 8Н 24 ЭН ЗО ЭН Зб Рис 3 Панель управления Рис 2 Схема подключения розетки к стационарной сети Примечание информацию об автоматических выключателях уточняйте в таблице выше 1 выключатель сетевой 2 3 переключатель режимов 4 ручка терморегулятора
