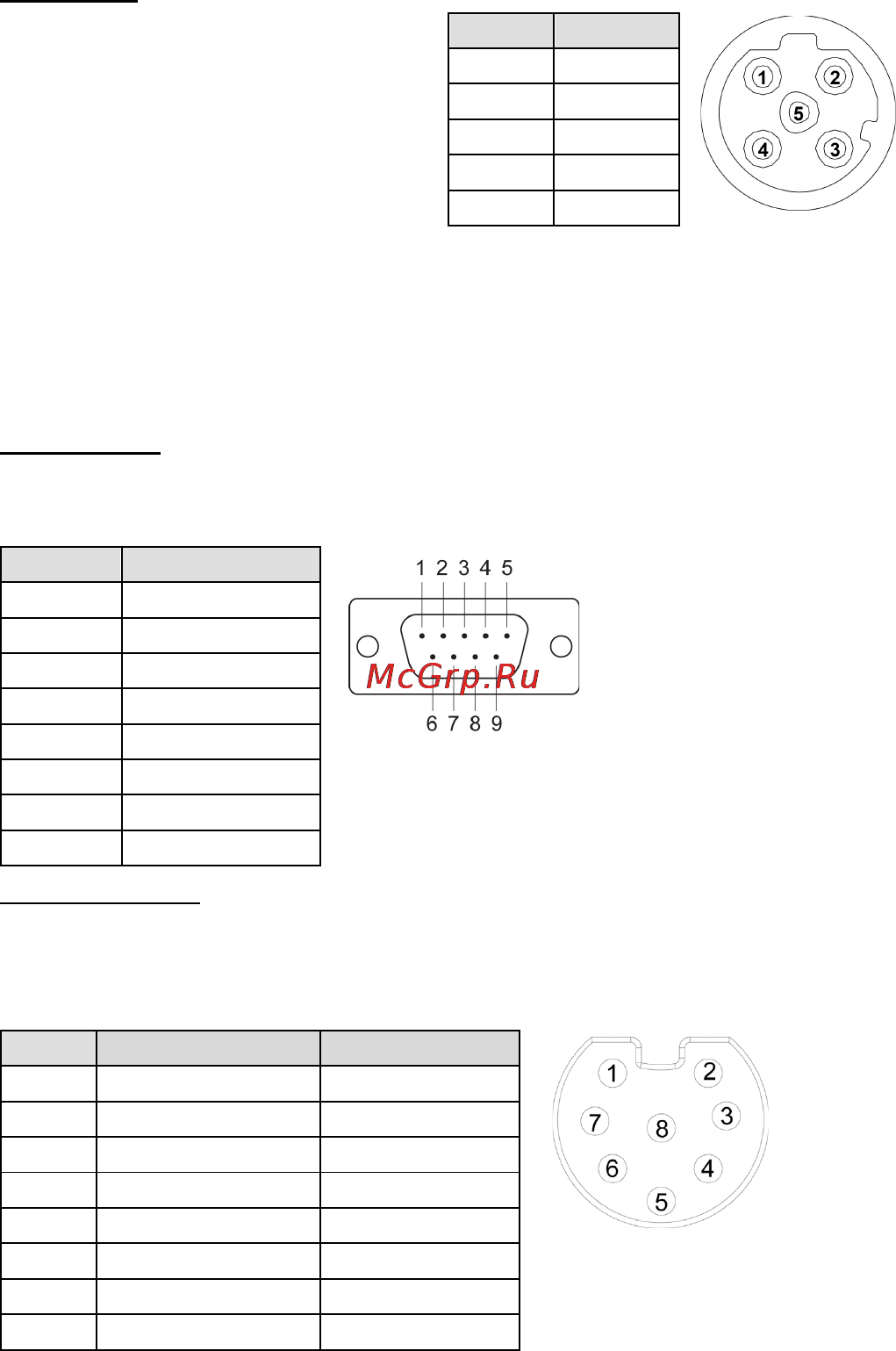

USB Ports
The TC-6110 embedded computer
has three USB
2.0 ports: two
come with type A connectors,
and
one with an M12 (D-coded,
5
-pin, female) connector. All of
the ports a
re UHCI, Rev 2.0
compliant and support Plug & Play
Pin
USB
1
D+
2
D-
3
+5V
4
GND
5
N.C.
and hot swapping.These ports can be used to connect USB devices, such
as a keyboard, mouse, USB flash disk, and USB CD
-ROM. In addition,
both USB ports support system boot up, which can be activated by
modifying the BIOS settings. See the following table and figure for the pin
assignment of the USB host with M12 connector.
Serial Ports
The TC-6110 comes with one DB-9 (male) RS-232 serial interface. The
pin assignments for the ports are shown in the following table:
Pin
RS-232
1
DCD
2
RxD
3
TxD
4
DTR
5
GND
6
DSR
7
RTS
8
CTS
Ethernet Ports
The TC-6110 has two 10/100/1000 Mbps LAN ports with M12 (A-coded,
8-pin, female) hardware interfaces. When the cable is properly connected,
the LEDs on the front panel will glow to indicate a successful link.
Pin
10/100 Mbps
1000 Mbps
1
–
TRD3+
2
–
TRD4+
3
–
TRD4-
4
ERx-
TRD1-
5
ETx+
TRD2+
6
ERx+
TRD1+
7
–
TRD3-
8
ETx-
TRD2-
These LAN ports use DHCP for the IP address.
