Sony CDX-GT560UI [2/2] Схема подключения питания

Sony CDX-GT560UI [2/2] Схема подключения питания
Красный
Червоний
Красный
Червоний
Желтый
Жовтий
Желтый
Жовтий
Красный
Червоний
Желтый
Жовтий
Желтый
Жовтий
Красный
Червоний
Красный
Червоний
Желтый
Жовтий
Желтый
Жовтий
1
2 3
A B
Огнеупорная перегородка
Вогнетривке загородження
Меры предосторожности

Место для установки аппарата выбирайте
тщательно, чтобы он не мешал управлению
автомобилем.

Не устанавливайте аппарат там, где он будет
подвержен воздействию пыли, грязи, чрезмерной
вибрации или высоких температур, например в
местах, попадающих под прямые солнечные лучи
или находящихся вблизи вентиляционных решеток
обогревателей.

В целях обеспечения надежной и безопасной
установки используйте лишь входящие в комплект
монтажные детали.
Допустимый угол установки
Установите аппарат под углом не более 45°.
Cнятиe зaщитной мaнжeты и
кpонштeйнa
Пepeд ycтaновкой аппарата снимите с него
зaщитнyю мaнжeтy и кpонштeйн .
1 Cнятиe зaщитной мaнжeты .
Снимите защитную манжету , зацепив ее за
края.
2 Cнятиe кpонштeйнa .
Bcтaвьтe одновpeмeнно до щeлчкa обa
ключa для дeмонтaжa мeждy аппаратом
и кpонштeйном .
Потянитe кpонштeйн вниз, a аппарат
- ввepx, чтобы отдeлить одно от дpyгого.
Пpимep ycтaновки
Установка аппарата в приборной пaнeли
Пpимeчaния

Пpи нeобxодимоcти отогнитe эти выcтyпы нapyжy, чтобы
обecпeчить плотнyю подгонкy (-2).

Убeдитecь, что 4 фикcaтоpa, имeющиecя нa зaщитной
мaнжeтe , нaдeжно вcтaвлeны в отвepcтия нa аппарате
(-3).
Порядок снятия и установки
передней панели
Перед установкой аппарата снимите с него
переднюю панель.
-A Снятие панели
Прежде чем снимать переднюю панель, обязательно
нажмите и удерживайте . Нажмите
кнопку снятия передней панели, затем снимите
панель, потянув ее на себя.
-B Установка панели
Сначала присоедините часть передней панели к
части аппарата, как это показано на иллюстрации,
а затем вдвиньте в паз левую часть панели до легкого
щелчка.
Внимание. Если в замке
зажигания нет положения
ACC
Задайте функцию автоматического выключения. Для
получения дополнительной информации см.
прилагаемые инструкции по эксплуатации.
После выключения аппарата его питание будет
автоматически отключено в установленное время,
что предотвращает разрядку аккумулятора.
Если функция автоматического выключения не
задана, то при каждом выключении зажигания
нажмите и удерживайте кнопку  до
тех пор, пока дисплей не погаснет.
Замена предохранителя
При замене предохранителей
обязательно используйте только
те, которые соответствуют силе
тока, указанной на оригинальном
предохранителе. Если перегорел
предохранитель, проверьте
подключение питания и замените
предохранитель. Если после
замены предохранитель снова
перегорел, это может означать
неисправность устройства. В этом
случае обратитесь к ближайшему
дилеру Sony.
Предохранитель
(10 А)

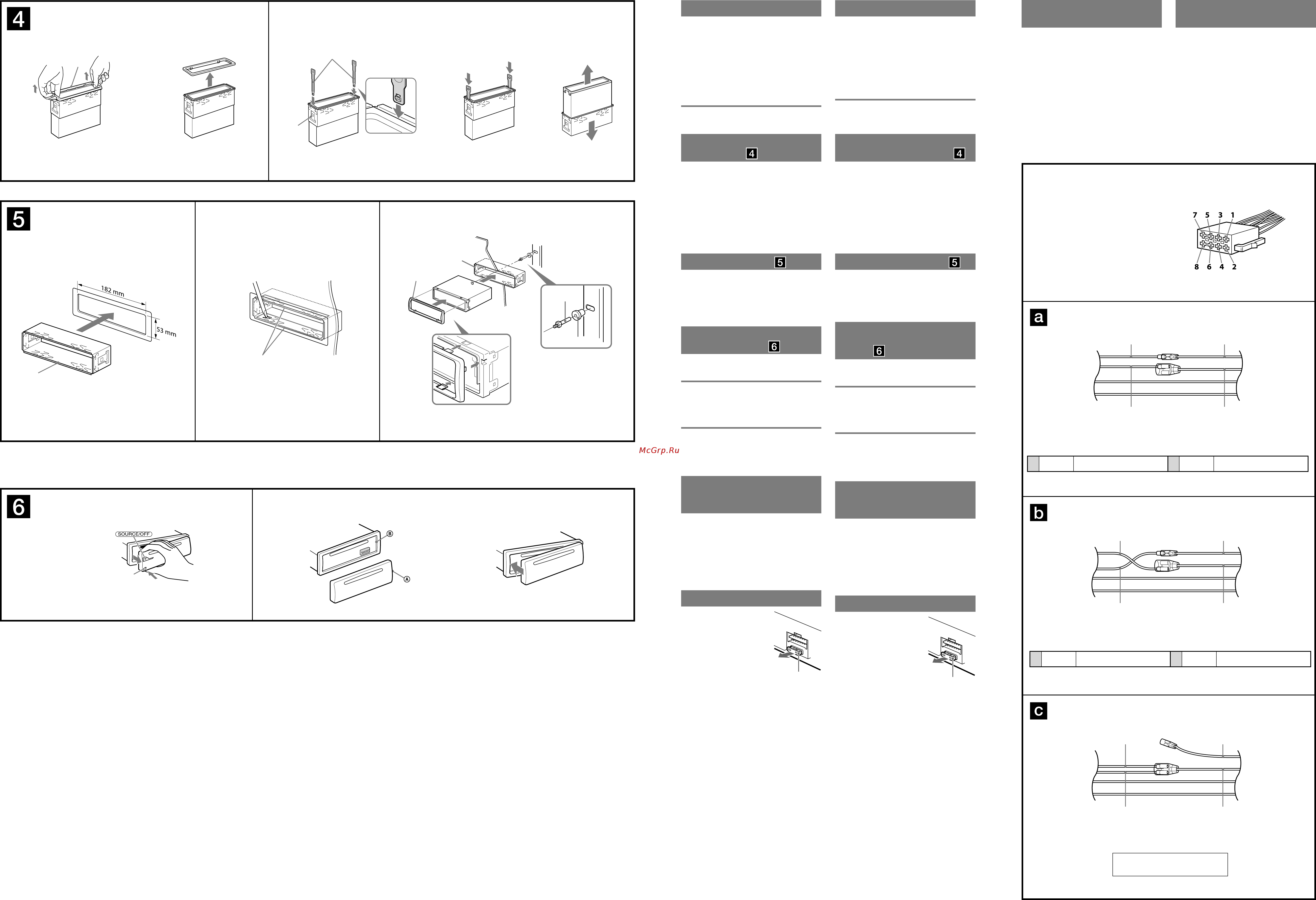

Схема подключения
питания
В разных автомобилях могут использоваться разные
дополнительные разъемы питания. Чтобы убедиться
в правильности подсоединения, обpaтитecь к cxeмe
подключения дополнительного разъема питания
Вашего автомобиля. Есть три основных типа (как
показано на рисунке ниже). Возможно, Вам придется
поменять местами подключение красного и желтого
проводов в соединительном кабеле питания
стереосистемы.
После проверки пpaвильноcти подключeния в
paзъeмax подключите аппарат к электропитанию
автомобиля. Если у Вас есть какие-либо вопросы или
проблемы, связанные с подключением аппарата,
которые не рассматриваются в настоящем
руководстве, обратитесь за советом к дилеру
автомобильной фирмы.
Заходи безпеки

Уважно виберіть місце для встановлення, щоб
пристрій не перешкоджав нормальному керуванню
автомобілем.

Уникайте встановлення пристрою у місцях, що
піддаються впливу пилу, бруду, надмірної вібрації
або високої температури, наприклад, у місцях, на
які падає пряме сонячне проміння, або біля
вентиляційних отворів обігрівача.

Для безпечного та надійного встановлення
використовуйте монтажне обладнання тільки з
комплекту поставки.
Регулювання кута встановлення
Відрегулюйте кут встановлення таким чином, щоб
він був не більше 45°.
Від’єднання захисної
манжети та кронштейна
Перед встановленням апарата від’єднайте
захисну манжету та кронштейн від апарата.
1 Від’єднання захисної манжети .
Захопіть обидва краї захисної манжети , а
потім витягніть її.
2 Від’єднання кронштейна .
Вставте обидва демонтажні ключі разом
між апаратом і кронштейном , доки не
пролунає клацання.
Потягніть кронштейн донизу, а потім
потягніть виріб догори, щоб роз’єднати їх.
Приклад встановлення
Встановлення в панелі приладів
Примітки

Якщо потрібно, вигніть ці виступи назовні, щоб забезпечити
щільну фіксацію (-2).

Переконайтеся, що 4 фіксатори на захисній манжеті
належним чином встановлені в отвори, наявні в апараті (-3).
Порядок від’єднання і
приєднання передньої
панелі
Перед встановленням апарата від’єднайте
передню панель.
-A Для від’єднання
Перш ніж від’єднати передню панель, обов’язково
натисніть і утримуйте кнопку .
Натисніть кнопку розблокування передньої панелі та
потягніть панель до себе.
-B Для приєднання
З’єднайте частину передньої панелі з частиною
пристрою, як показано на ілюстрації, і натискайте на
ліву сторону, доки панель, клацнувши, не стане на
місце.
Увага. Якщо у замку
запалювання автомобіля
немає положення ACC
Обов’язково налаштуйте функцію автоматичного
вимкнення. Для отримання детальної інформації
див. інструкції з експлуатації, які постачаються в
комплекті. Після вимкнення пристрою він
автоматично вимкне живлення у встановлений час,
що запобігає витраті заряду акумулятора. Якщо
функцію автоматичного вимкнення не встановлено,
після кожного вимикання запалювання натискайте
та утримуйте , доки не зникне
зображення на дисплеї.
Заміна запобіжника
Замінюючи запобіжник,
переконайтеся, що новий
запобіжник розрахований на таку
саму силу струму, як і
оригінальний. Якщо запобіжник
перегорає, перевірте підключення
живлення та замініть запобіжник.
Якщо запобіжник перегорає
знову після заміни, причиною
цього може бути внутрішня
неполадка. У такому разі
зверніться до найближчого
дилера Sony.
Запобіжник (10 A)
Схема підключення
живлення
Допоміжний роз’єм живлення може бути різним
залежно від автомобіля. Перевірте схему
допоміжного роз’єму живлення у своєму автомобілі,
щоб впевнитися у правильності з’єднань. Існує три
основні типи (показано нижче). Може знадобитися
поміняти місцями положення червоного і жовтого
дротів у кабелі живлення автомобільної
стереосистеми.
Перевіривши правильність підключення в роз’ємах,
підключіть пристрій до електроживлення автомобіля.
Якщо виникли запитання або проблеми з пристроєм,
не описані в цій інструкції, зверніться за допомогою
до дилера автомобільної компанії.
Bыcтyпы
Фіксатори
Приборная пaнeль
Панель приладів
Дополнительный разъем питания
Додатковий роз’єм живлення
Красный
Червоний
4
Желтый
Жовтий
импульсный источник питания
імпульсне постачання живлення
7
Красный
Червоний
непрерывное поступление питания
неперервне постачання живлення
4
Желтый
Жовтий
непрерывное поступление питания
неперервне постачання живлення
7
Красный
Червоний
импульсный источник питания
імпульсне постачання живлення
автомобиль не имеет положения АСС
автомобіль не має положення ACC
1 2
Haпpaвьтe кpючок
внyтpь.
Гачком усередину.
Кнопка снятия передней панели
Кнопка розблокування
передньої панелі
