Применение RS-422

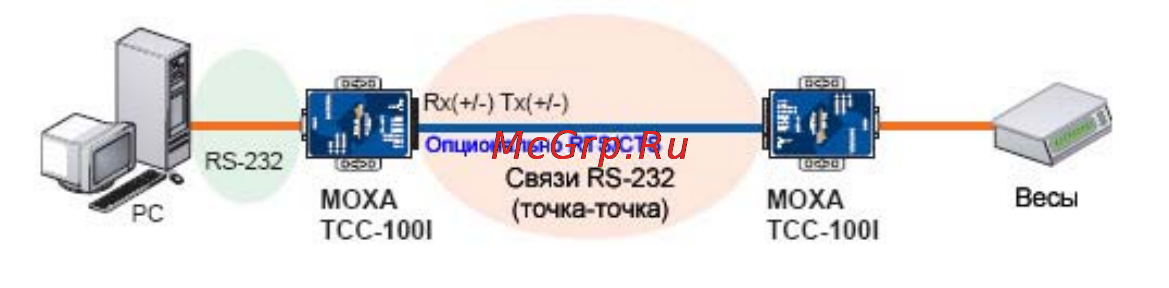

Типовой пример применения RS-422 для TCC-100/100I показан на рисунке.

Два устройства TCC-100I используются для создания соединения «точка-

точка» между ПК и измерительным прибором. Преимуществом

использования TCC-100I для преобразования RS-232 в RS-422 и обратно

является то, что длина кабеля RS-422, соединяющего два конвертера, может

достигать 1.2 км, что является существенным плюсом, по сравнению с 15-

метровой дальностью передачи по кабелю

RS-232.
