MOXA TCC-100/100I – руководство пользователя

www.moxa.ru support@moxa.ru sales@moxa.ru

Перевод – ООО «Ниеншанц-Автоматика»

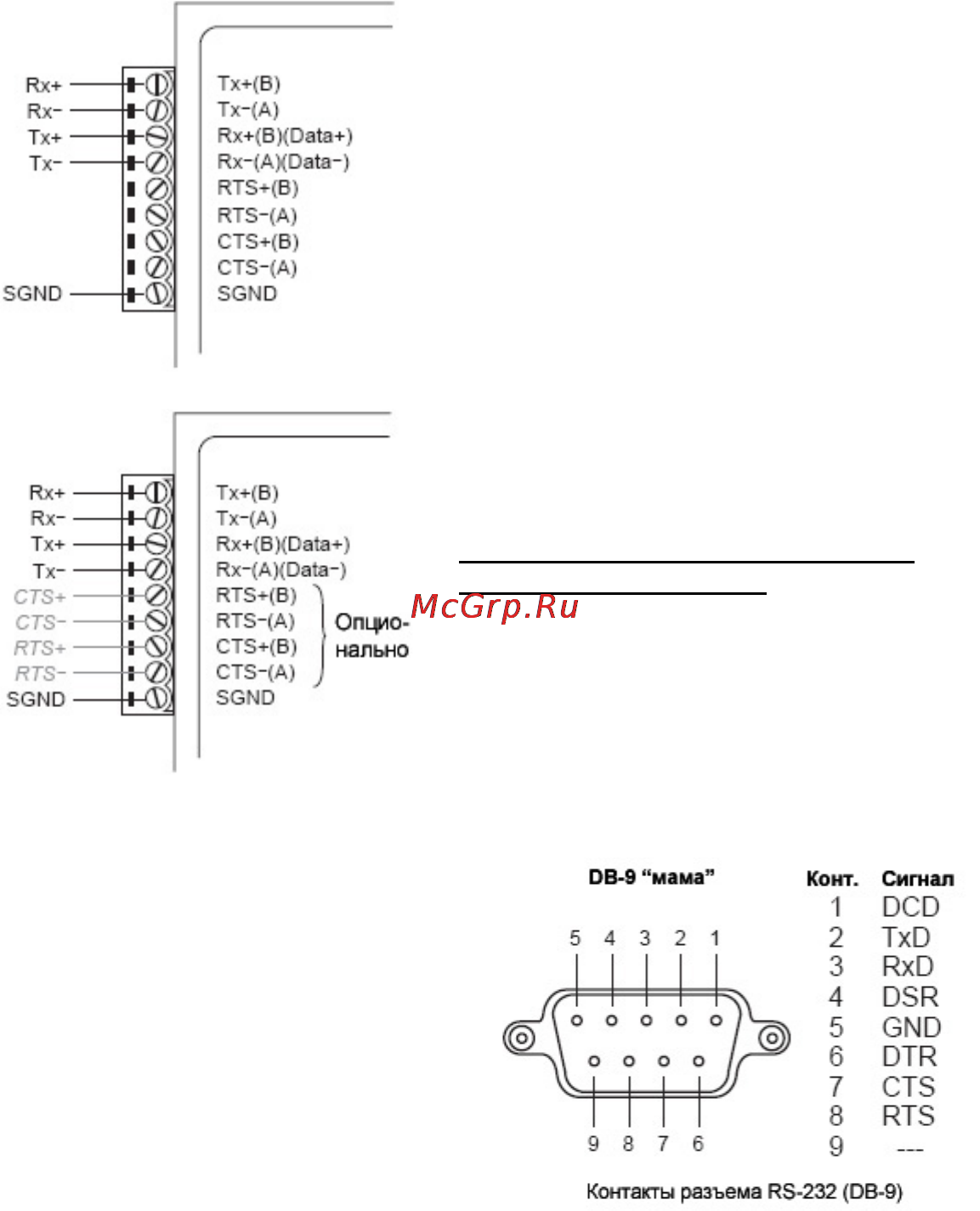

4-проводной RS-485

При подключении устройства к 4-

проводному RS-485 подключитесь к пяти

контактам терминального блока: Tx+(B) к

Rx+, Tx-(A) к Rx-, Rx+(B) к Tx+, Rx-(A) к Tx-,

SGND к SGND.

RS-422

При подключении устройства к RS-422

следуйте инструкциям по подключению к

4-проводному RS-485.

Опциональная поддержка сигналов

квитирования RTS/CTS

Если Ваше программное обеспечение

использует RTS/CTS сигналы,

передаваемые по отдельным проводам,

Вам необходимо подключить RTS+(B) к

CTS+, RTS-(A) к CTS-, CTS+(B) к RTS+,

CTS-(A) к RTS-.

Шаг 4: подключение к разъему RS-232

В зависимости от приложения, для

подключения порта RS-232 Female

DB9 устройства TCC-100/100I к

порту RS-232 оборудования или

COM-порту ПК используйте прямой

или перекрёстный соединительный

кабель.

Шаг 5: проверка связи

После настройки DIP-переключателей,

подключения питания, подключения

сигналов к терминальному блоку, подключения к разъему RS-232, мы

рекомендуем использовать специализированную программу, например,

Hyper Terminal или Moxa Terminal Emulator, для проверки соединения. Если в

Вашем ПК установлена плата последовательных интерфейсов RS-422/485

(например, CP-132, 2-портовая плата RS-422/485), Вы можете подключить

COM-порт Вашего ПК к порту RS-232 конвертера TCC-100/100I, и далее

подключить терминальный блок RS-422/485 устройства TCC к одному из

портов платы RS-422/485. Либо, если у Вас уже есть сеть RS-422 или RS-

485, Вы также можете подключить терминальный блок RS-422/485

конвертера TCC к этой сети. Далее запустите Hyper Terminal или Moxa

Terminal Emulator и установите соединение COM-порта с портом, связанным
