MOXA TCC-100/100I – руководство пользователя

www.moxa.ru support@moxa.ru sales@moxa.ru

Перевод – ООО «Ниеншанц-Автоматика»

с разъемом RS-422/485 конвертера TCC. Просто нажмите несколько клавиш

на клавиатуре. Эти значения должны появиться в окне Hyper Terminal,

которое в данный момент неактивно, что показывает, что эти значения были

переданы между RS-232 портом TCC и RS-422/485 разъемом терминального

блока.

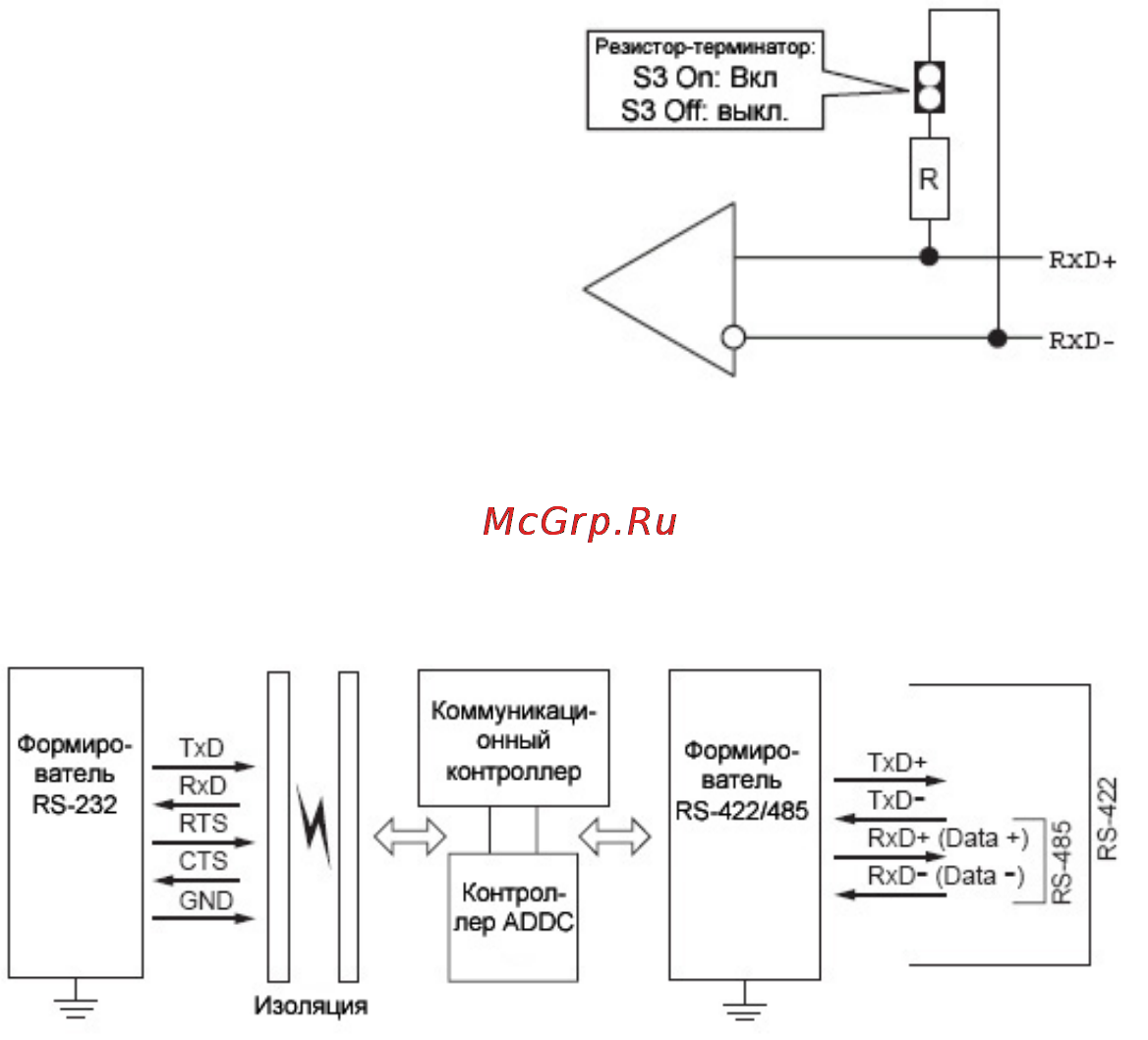

Схема резистора-терминатора

Согласующий резистор-терминатор

используется для того, чтобы

подавить шум при передаче

сигналов RS-422/485. Если кабель

связи очень длинный, этот шум

возникнет неизбежно.

Сопротивление резисторов должно

быть равным импедансу линии

связи. Как правило, витая пара RS-

485 имеет импеданс 100-120 Ом.

Технология согласования,

используемая в устройствах Moxa, - это двунаправленное согласование,

позволяющее сохранить целостность сигнала. Эта технология

позволяет

располагать линейные усилители в любой точке сети.

Схема функционирования
