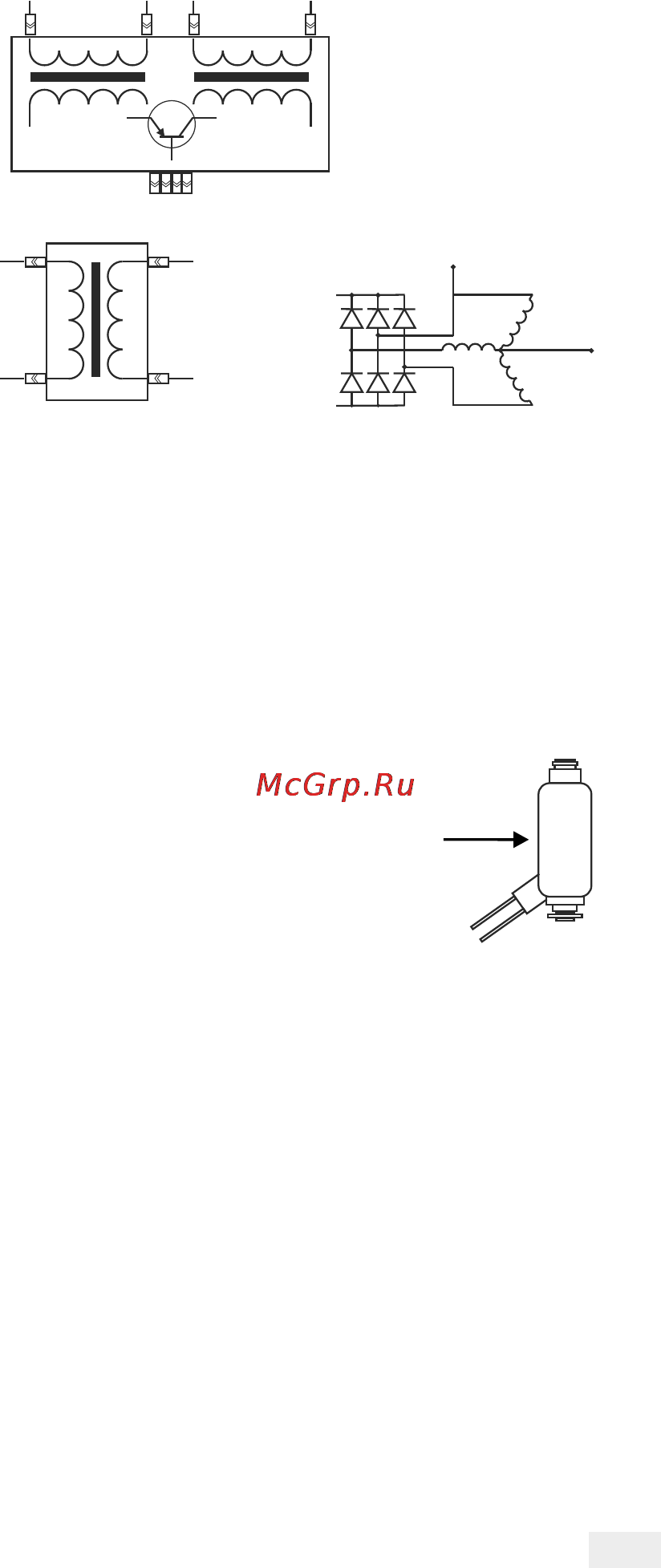

Инжекторный двигатель -
желтый провод выведите под капот и
подключите к управляющему проводу модуля
зажигания, рис. 2, или коммутируемому проводу
катушки зажигания, рис. 3. Также возможно
подключение к коммутируемому проводу
форсунки, рис. 5.
Дизельный двигатель с генератором имеющим W
выход - желтый провод выведите под капот и
подключите к клемме W. Рис. 4.
Дизельный двигатель с генератором не имеющим
W выхода - желтый провод выведите под капот и
подключите на один из выводов обмоток статора
до выпрямительных диодов. Рис. 4.
Дизельный двигатель с
электр -
желтый провод выведите
под капот и подключите к
коммутируемому проводу
форсунки, рис. 5.
Подвесные моторы и моторы скутеров с магнето
или магдино - желтый провод подсоедините к
прерывателю катушки. Если для питания
бортового компьютера используется отдельный
аккумулятор, необходимо соединить вместе
черный провод от компьютера, отрицательную
клемму аккумулятора и массу мотора.
Подключение к проводу зажигания. Если нет
возможности подключить желтый провод
для индикации оборотов, подключите желтый
провод к проводу напряжение на котором
появляется после поворота ключа.
онной форсункой
к
датчикам, к форсунке, к катушке, к генератору
В этом случае
будет включаться индикация прибора при
появлении напряжения на проводе зажигания.
Прибор работает во всех режимах, кроме режима
тахометр.
III. НАСТРОЙКА ПРИБОРА
Подключите прибор согласно инструкции. При
подаче напряжения на дисплее появятся все
сегменты, затем высветится, номер прибора и
версия программы в приборе.
Для корректной работы компьютера
необходимо следующее:
Выбрать тип двигателя.
Выбрать коэффициент или соотношение шкивов.
В режиме:
1.2 Тахометр . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Установить время. В режиме:
1.1 Часы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Настроить предупреждения. В режимах:
1.2 Тахометр. . . . . . . . . . . . . . . . . . . . . . . . . . 6
1.3 Вольтметр. . . . . . . . . . . . . . . . . . . . . . . . . 6
2.1 Будильник. . . . . . . . . . . . . . . . . . . . . . . . . 10
2.6 Время наработки двигателя . . . . . . . . . . 14
3
к ЭБУ
Высоковольтные
провода
Катушка
зажигания
к ЭБУ
+
Рис. 3
Блок
выпрямителя
Генератор
W
клемма
статора
-
+
Рис. 4
Высоковольтные
провода
питание и управляющие провода с ЭБУ
Модуль зажигания
Рис. 2
Рис. 5
форсунка
