- 6 -

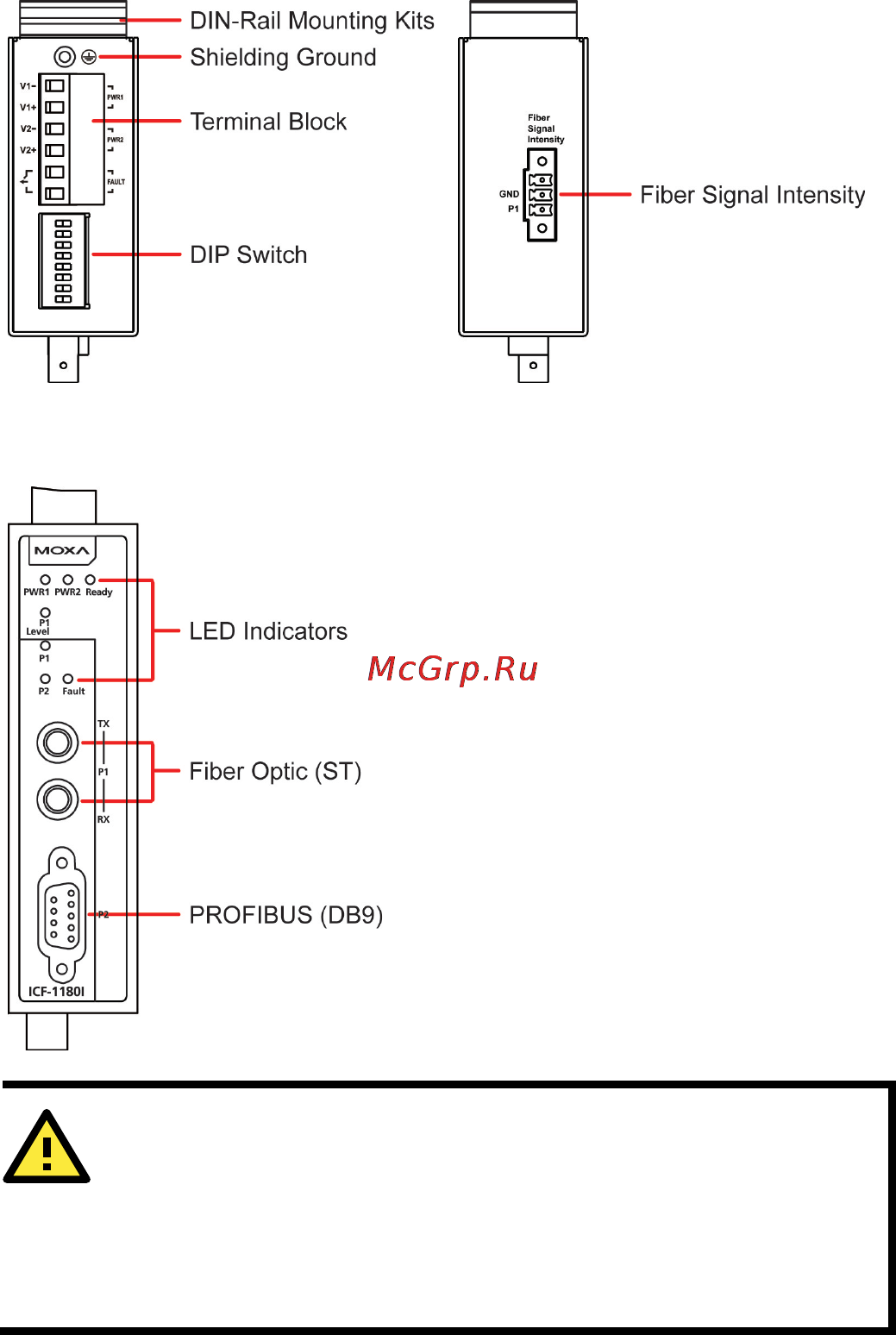

ICF-1180I Panel Layouts
Top View
Bottom View
Front View
ATTENTION
Electrostatic Discharge Warning!
To protect the product from damage due to electrostatic
discharge, we recommend wearing a grounding device when
handling your ICF-1180I.
