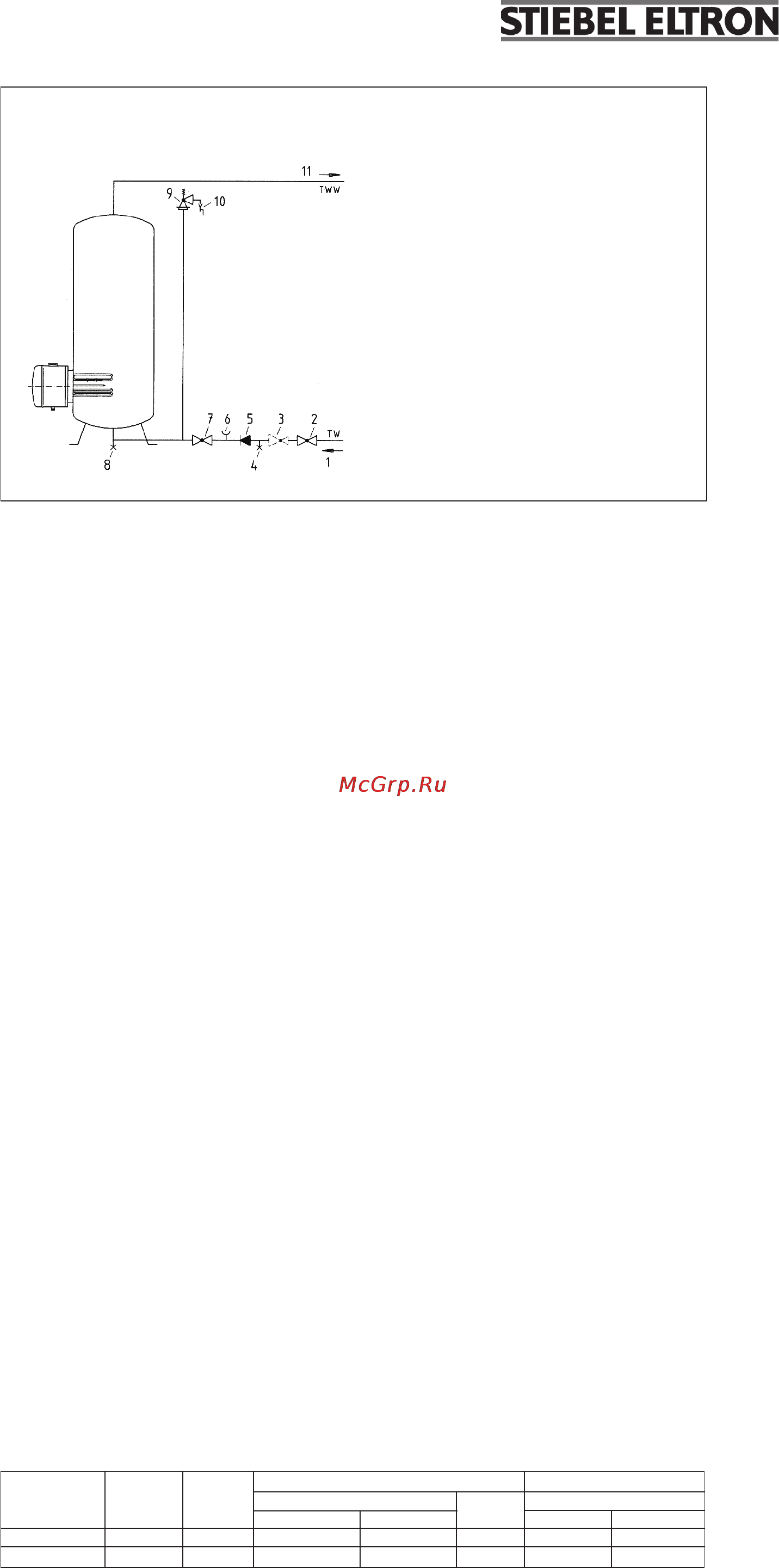

STIEBEL ELTRON Техника для комфорта Подключение воды При монтаже необходимо учитывать предписания местной водоснабжающей организации Указанное натабличке с номинальными данными давление равное 6 bar не должно превышаться Подсоедините выведенные снизу и сверху соединительные штуцеры к линиям холодной и горячей воды Установите предохранительную группу в линию холодной воды нижний штуцер как показано на рисунке 2 Перед установкой предохранительной арматуры тщательно промойте трубопровод Следите за правильной настройкой количества протока SHO АС 600 50 л мин SHO АС 1000 70 л мин Оно не должно превышаться даже при временно высоком давлении трубопровода При нагреве вода должна явно выходить из предохранительно го клапана и стекать в емкость либо отводиться в воронку Сточная линия воронки должна быть таких размеров чтобы и при полностью открытом предохранительном клапане вода могла стекать через нее Для того чтобы при проведении работ по техническому обслуживанию бак можно было быстро опорожнить установите для этого в самом низком месте сливной вентиль Его диаметр должен совпадать с диаметром питающей линии Для контроля водяного давления рекомендуется между предохрани тельным клапаном и обратным клапаном установить манометр Предохранительный клапан открывается при давлении более 6 бар Если при выключенном нагреве из предохранительного клапана все равно капает вода то либо загрязнено седло клапана либо слишком велико давление Поскольку давление водопровода колеблется то при давлении более 4 8 bar необходимо установить редукционный клапан а при давлении выше 10 бар требуются два редукционных клапана Для линий холодной и горячей воды могут быть использованы стальные или медные трубы в следующей последовательности Линия холодной воды Медная труба Стальная труба Накопительный бак Эмалированный стальной бак Эмалированный стальной бак Линия горячей воды Медная труба Стальная или медная труба План подключения воды I Питающая линия холодной воды 2 Запорный вентиль 3 Редукционный клапан при необходимости 4 Проверочный вентиль 5 Обрантный клапан 6 Соединение для измерительного прибора 7 Запорный вентиль 8 Сливной вентиль 9 Предохранительный клапан 10 Трубопровод для избытка воды 11 Сток горячей воды При использовании трубопроводных систем из искусственного материала следует учитывать что их разрешается использовать только при определенных условиях VPE DIN 16893 ряд 2 20 бар нормы DVGW W 531 W 532 знак проверки по DVGW При использовании токопроводящих труб необходимо обеспечить их диэлектрический разрыв Циркуляционные трубопроводы использовать настоятельно не рекомендуется в связи с их высокими тепловыми потерями Если циркуляционный трубопровод все же придется устанавливать то требуется обратить особое внимание на следующие пункты I Циркуляционная линия должна быть оснащена теплоизоляцией согласно закону об экономии энергии 2 Температура горячей воды не должна быть более 60 градусов по Цельсию в случае необходимости например для хозяйственных нужд можно установить более высокую температуру 3 Вмонтируйте в трубопровод за самой отдаленной водозаборной точкой температурный регулятор При достижении выбранной температуры воды данный температурный регулятор отключает циркуляционный насос При помощи дополнительно установленного гидравлического тормоза либо магнитного клапана можно будет избежать нежелательной циркуляции 4 При определении размеров накопительного бака учитывайте тепловые потери циркуляционного трубопровода Трубы горячей воды должны быть теплоизолированы Если используются нагревательные батареи или термостатные батареи то их соединение с линией холодной воды должнорасполагаться между накопительным баком с горячей водой и по возможности встроенным редукционным клапаном для того чтобы батареи также находились под редуцированным водяным давлением Подключение электричества Т ребуется соблюдать предп исан ия местной организации энергоснабжения и номинальные данные указанные на табличке прибора Сравните напряжение выберите достаточное сечение проводов и необходимую схему подключения Прибор должен быть подключен стационарно проложенным электрическим кабелем предназначенным только для данного прибора После снятия крышки сфланца к планке с клеммами можно подключить питание согласно электрическим схемам на рис 3 и 4 Должна быть предусмотрена возможность разделения фазных контактов от сети по всем полюсам на расстоянии 3 мм Для этого можно использовать защитные выключатели предохранители и т п Варианты мощности см рис 3 Модель SHO АС 600 SHO АС 1000 Мощность 12 кВт 18 кВт ТЭН 230 В 3 х 4 кВт 6x3 кВт 2 хтарифное подключение основной нагрев поз 1 8 часов поз 2 4 часа 6 кВт 12 кВт 9 кВт 18 кВт быстрый нагрев 1 тарифное подключение мощность 1 8 часов 2 4 часа 12 кВт 18 кВт 6 кВт 9 кВт 12 кВт 18 кВт Варианты мощности для подключения без возможности быстрого нагрева и для специальных конструкций см рис 4 3
