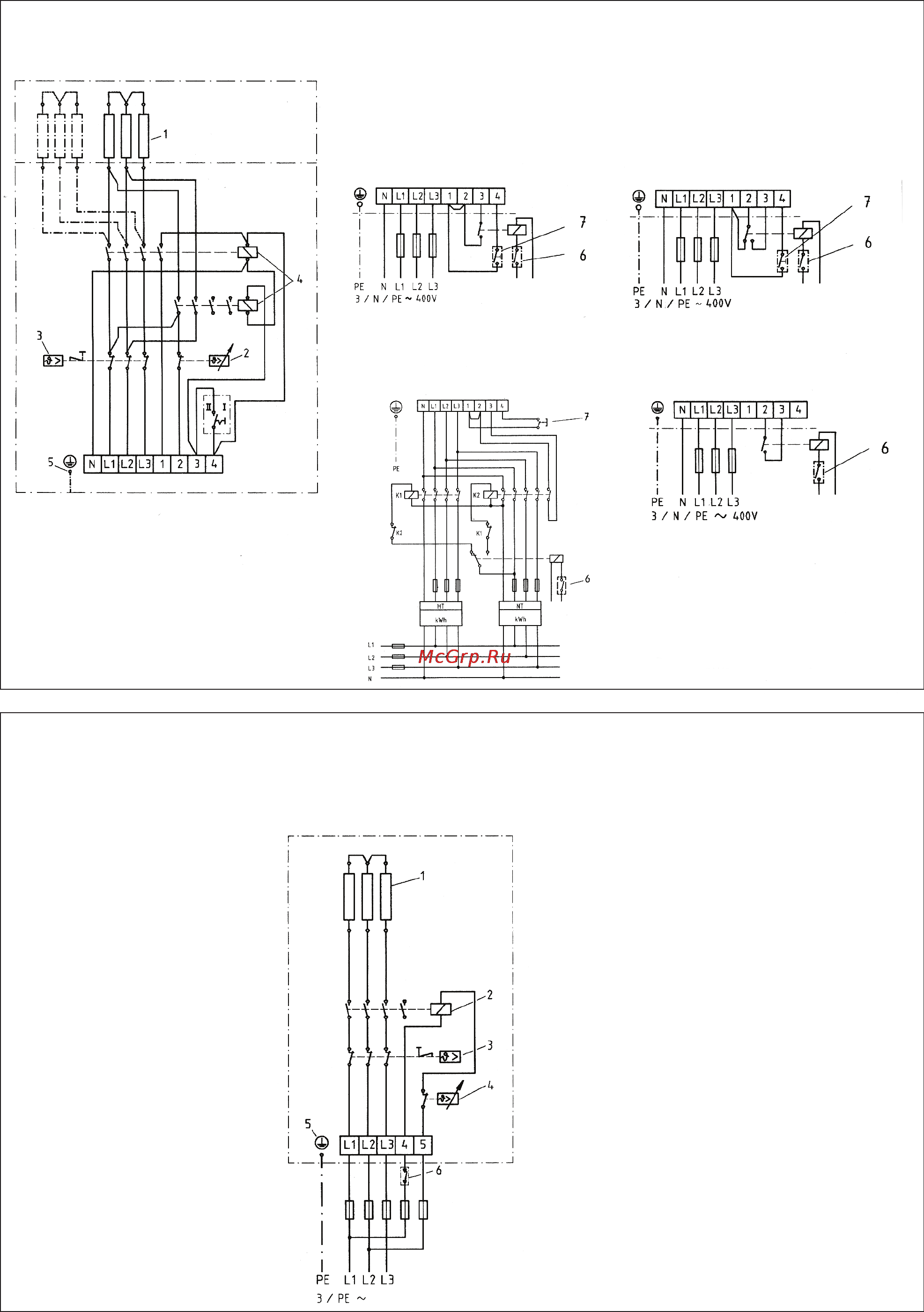

Электрическая схема накопителя типа SHO АС 600 6 12 и 12 12 кВт SHO АС 1000 9 18 и 18 18 кВт с возможностью быстрого нагрева Схема подключения Примеры подключений см таблицу мощности на стр 3 При основном нагреве поз I 8 часов При основном нагреве поз I 8 часов и и поз 11 4 часа возможен быстрый поз 11 4 часа быстрый нагрев не нагрев возможен 3 N РЕ W0V Измерение двумя счетчиками I Нагревательный элемент 2 Те мп е ратур н ы й ре гу лятор 3 Предохранительный температурный ограничитель 4 Пускатель 5 Соединение для защитного проводника 6 Переключатель тарифов таймер 7 Кнопка для дистанционного управления быстрым нагревом Рис 3 Схема подключения Подключение без возможности быстрого нагрева В однотарифном режиме работы между клеммами 2 и 3 перемычка Электрическая схема накопителя типа SHO АС 600 SHO АС 1000 без возможности быстрого нагрева а также его некоторых специальных конструкций Однотарифное подключение 7 5 кВт 12 кВт I Нагревательный элемент 2 Пускатель 3 Предохранительный температурный ограничитель 4 Температурный регулятор 5 Соединение для защитного проводника 6 Переключатель тарифов Рис 4 4 Напряжение см в табличке с номинальными данными
