5
Подключение аппарата

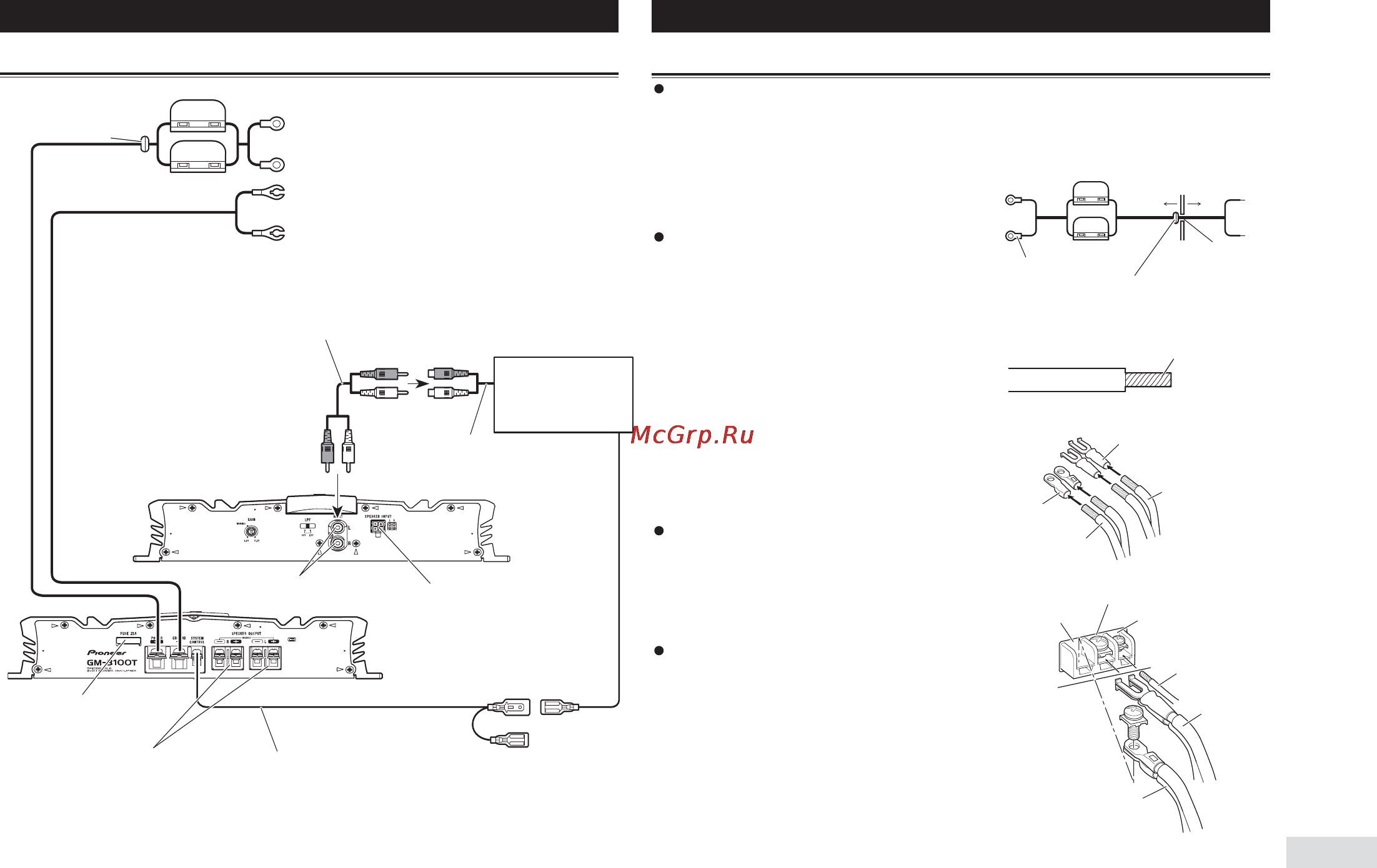

Схема соединений
Проходная
изоляционная втулка
Предохранитель (30 А)
Специальный красный провод аккумулятора (RD;223) (продается отдельно)
После выполнения всех других соединений усилителя соедините им
имеющийся на усилителе разъем для провода аккумулятора с положи;
тельной (+) клеммой аккумулятора.
Провод заземления (черный) (RD;223) (продается отдельно)
Соедините с металлической деталью кузова или шасси.
Соединительные провода со штекерами RCA
(продаются отдельно)
Вход RCA
Предохранитель (30 А)
Стереосистема автомо;
биля с выходными гнез;
дами типа RCA
Передняя панель
Выходные гнезда RCA
Предохранитель (25 А)
Задняя панель
Соединительные провода со штекерами RCA
(продаются отдельно)
Разъем выхода на АС
Инструкции по подключению акустических
систем смотрите в разделе «Подключение
кабелей АС».
Провод дистанционного управления системой (продается отдельно)
Штыревой соединитель (штекер) этого провода подключите к разъему дистанционного
управления системой на автомобильной стереосистеме («SYSTEM REMOTE CONTROL»).
Гнездовой соединитель (розетку) можно подключить к разъему релейного управления ав;
томатической антенной. Если у автомобильной стереосистемы нет разъема дистанцион;
ного управления системой, подключите штекер к клемме питания через замок зажигания.
Разъем для подключения АС
Смотрите раздел «Исполь;
зование входа АС»
1. Проведите провод аккумулятора из
моторного отсека в салон автомобиля.
После выполнения всех других соедине;
ний усилителя соедините им имеющийся
на усилителе разъем для провода аккуму;
лятора с положительной (+) клеммой ак;
кумулятора.
2. Скрутите концы аккумуляторного
провода, провода заземления и
провода дистанционного управле(
ния системой.
3. Прикрепите наконечники к концам
проводов. Наконечники в комплекте
не поставляются.
Для обжима наконечников на концах про;
водов пользуйтесь плоскогубцами.
4. Подключите провода к разъемам.
Надежно закрепите провода винтами
разъемов.
Подключение разъема питания
Обязательно пользуйтесь специальными красными проводами аккумулятора и заземления
(RD;223), которые продаются отдельно. Подключите аккумуляторный провод непосредст;
венно к положительной (+) клемме автомобильного аккумулятора, а провод заземления за;
мкните на массу (подключите к кузову автомобиля).
Предохранитель (30 А)
Моторный
отсек
Салон
автомобиля
Предохранитель (30 А)
Положительная клемма
Вставьте в это отверстие про;
ходную изоляционную резино;
вую втулку кольцевого типа.
Просверлите от;
верстие диамет;
ром 14 мм в кузо;
ве автомобиля.
Скрутите
Наконечник
Наконечник
Провод заземления
Аккумуляторный провод
Разъем «GND» [Заземление]
Разъем дистанционного
управления системой
Провод дистанци;
онного управления
системой
Провод
заземления
Аккумуляторный провод
Разъем питания
